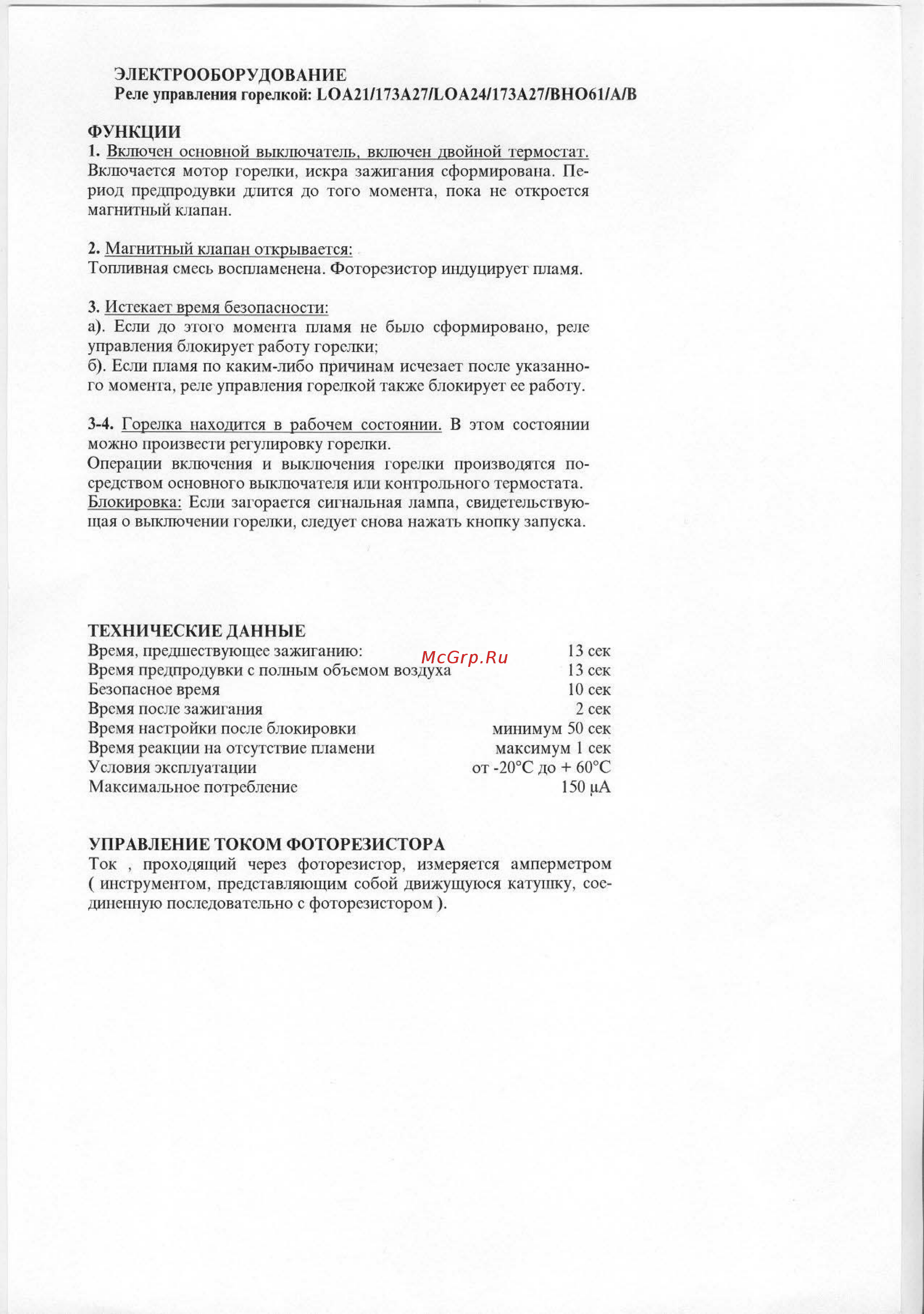

7 ЭЛЕКТРООБОРУДОВАНИЕ Реле управления горелкой ЬОА21 173А27 ЕОА24 173А27 ВНО61 А В ФУНКЦИИ 1 Включен основной выключатель включен двойной термостат Включается мотор горелки искра зажигания сформирована Пе риол предпродувки длится до того момента пока не откроется магнитный клапан 2 Магнит ный клапан открывается Топливная смесь воспламенена Фоторезисдор индуцирует пламя 3 Истекает время безопасности а Если до этого момента пламя не было сформировано реле управления блокирует работу горелки б Если пламя по каким либо причинам исчезает после указанно го момента реле управления горелкой также блокирует се работу 3 4 Горелка находится в рабочем состоянии В этом состоянии можно произвести регулировку горелки Операции включения и выключения горелки производятся по средством основного выключателя или контрольного термостата Блокировка Если загорается сигнальная лампа свидетельствую щая о выключении горелки следует снова нажать кнопку запуска ТЕХНИЧЕСКИЕ ДАННЫЕ Время предшествующее зажиганию Время предпродувки с полным объемом воздуха Безопасное время Время после зажигания Время настройки после блокировки Время реакции на отсутствие пламени Условия эксплуатации М а ксима льное позребление 13 сек 13 сек 10 сек 2 сек минимум 50 сек максимум 1 сек от 20сС до 60 С 150 нА УПРАВЛЕНИЕ ТОКОМ ФОТОРЕЗИСТОРА Ток проходящий через фоторезистор измеряется амперметром инструментом представляющим собой движущуюся катушку сое диненную последовательно с фоюрезистором
