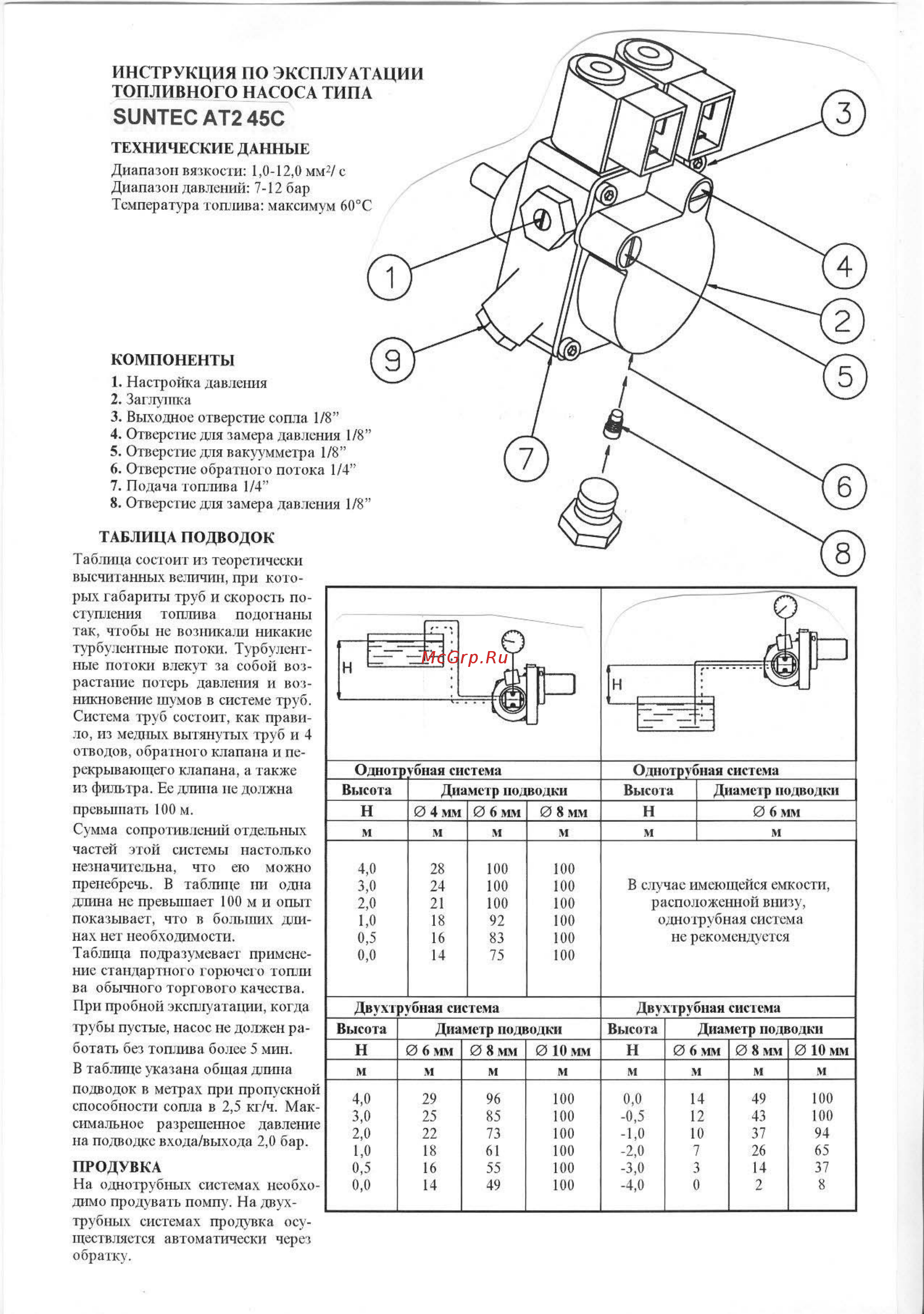

8 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ТОПЛИВНОГО НАСОСА ТИПА SUNTECAT2 45C ТЕХНИЧЕСКИЕ ДАННЫЕ Диапазон вязкости 1 0 12 0 мм2 с Диапазон давлений 7 12 бар Температура топлива максимум 60 С КОМПОНЕНТЫ 1 Настройка 2 Заглушка давления 3 Выходное отверстие сопла 1 8 для замера давления 1 8 5 Отверстие для вакуумметра 1 8 6 Отверстие обратного потока 1 4 7 Подача топлива 1 4 8 Отверстие для замера давления 1 8 4 Отверстие ТАБЛИЦА ПОДВОДОК Таблица состоит из теоретически высчитанных величии при кото рых габариты труб и скорость по ступления топлива подогнаны так чтобы не возникали никакие турбулентные потоки Турбулент ные потоки влекут за собой воз растание потерь давления и воз никновение шумов в системе труб Система труб состоит как прави ло из медных вытянутых труб и 4 отводов обратного клапана и пе рекрывающего клапана а также из фильтра Ее длила не должна превышать 100 м Сумма сопротивлении отдельных частей этой системы настолько незначительна что сю можно пренебречь В таблице пи одна длина нс превышает 100 м и опыт показывает что в больших дли нах нет необходимости Таблица подразумевает примене ние стандартного горючего юнни ва обычного торгового качества При пробной эксплуатации когда трубы пустые насос не должен ра ботать без топлива более 5 мин В таблице указана общая даша подводок в метрах при пропускной способности сопла в 2 5 кг ч Мак симальное разрешенное давление на подводке входа выхода 2 0 бар Однотрубная система Высота Диаметр подводки Н м м 4 0 3 0 2 0 1 0 0 5 0 0 28 24 21 18 16 14 0 6 мм м 0 8 мм м 100 100 100 92 83 75 100 100 100 ЮС100 100 Двухтрубная система Высота Н м 4 0 3 0 2 0 1 0 ПРОДУВКА На однотрубных системах необхо димо продувать помпу 11а двух трубных системах продувка осу ществляется автоматически через обратку 0 4 мм Однотрубная система Высота 0 0 0 6 мм м м В случае имеющейся емкости расположенной внизу однотрубная система не рекомендуется Двухтрубная система Диаметр подводки Высота Диаметр подводки Н 0 6 мм 0 8 мм м О 10 мм м м м м 96 85 73 61 55 49 100 100 100 100 100 100 0 0 0 5 1 0 2 0 14 12 10 7 3 О 49 43 0 6 мм м 0 8 мм 29 22 18 16 14 Диаметр подводки Н 37 26 14 0 10 мм м 100 100 94 65 8
