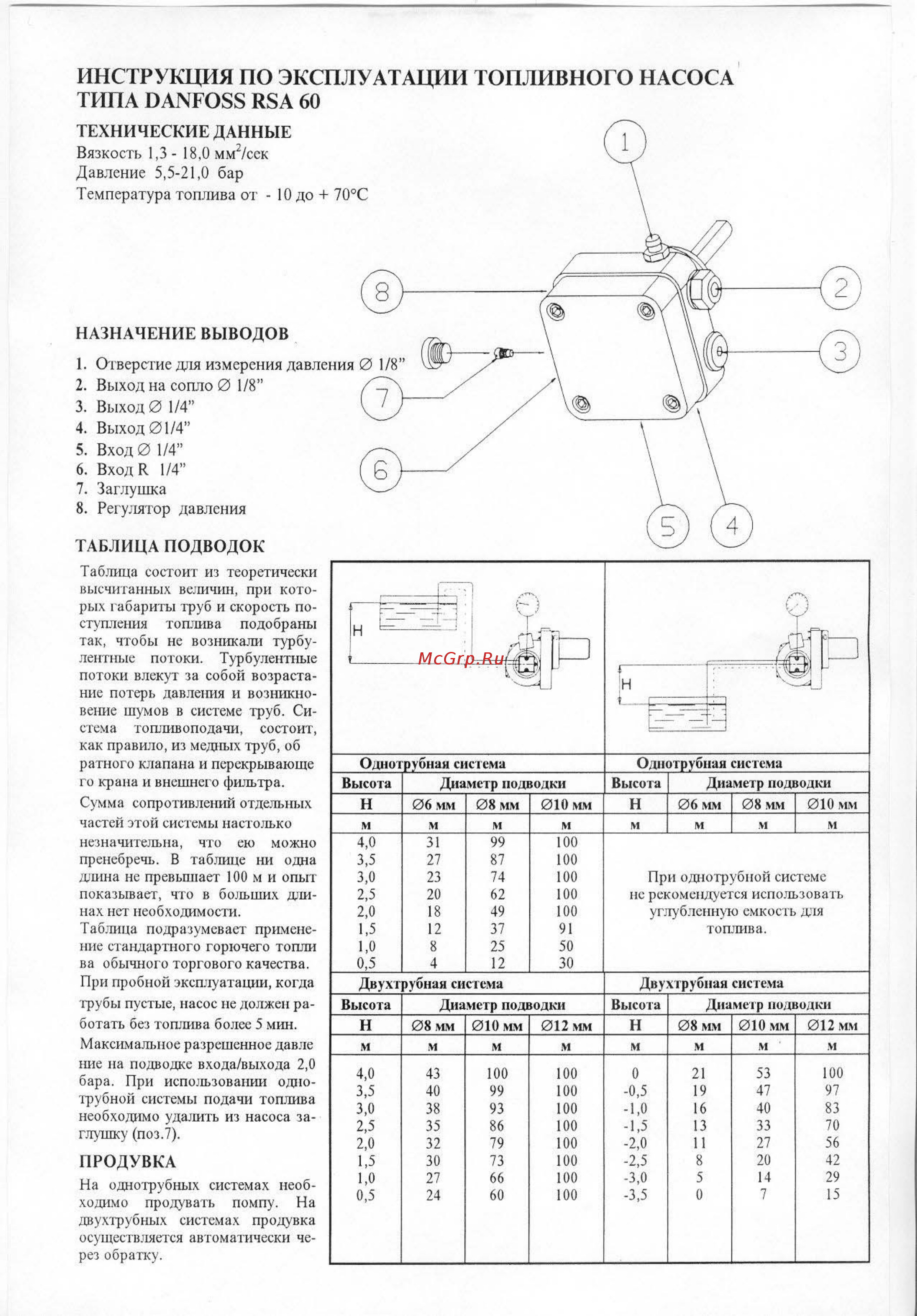

12 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ТОПЛИВНОГО НАСОСА ТИПА DANFOSS RSA 60 ТЕХНИЧЕСКИЕ ДАННЫЕ Вязкость 1 3 18 0 ммг сек Давление 5 5 21 0 бар Температура топлива от 10 до 70 С НАЗНАЧЕНИЕ ВЫВОДОВ 1 Отверстие для измерения давления 0 1 8 2 Выход на сопло 0 1 8 3 Выход 0 1 4 4 Выход 01 4 5 Вход 0 1 4 6 Вход R 1 4 7 Заглушка 8 Регулятор давления ТАБЛИЦА ПОДВОДОК Таблица состоит из теоретически высчитанных величин при кото рых габариты труб и скорость по отупления топлива подобраны так чтобы не возникали турбулептные потоки Турбулентные потоки влекут за собой возраста ние потерь давления и возникно вение шумов в системе труб Си стема топливоподачи состоит как правило из медных труб об ратного клапана и перекрывайте го крана и внешнего фильтра Сумма сопротивлений отдельных частей этой системы настолько незначительна что ею можно пренебречь В таблице ни одна длина не превышает 100 м и опыт показывает что в больших дли нах пет необходимости Таблица подразумевает примене ние стандартного горючего топли ва обычного торгового качества При пробной эксплуатации когда трубы пустые насос не должен ра ботать без топлива более 5 мин Максимальное разрешенное давле ше на подводке входа выхода 2 0 бара При использовании одно трубной системы подачи топлива необходимо удалить из насоса заглушку поз 7 ПРОДУВКА На однотрубных системах необ ходимо продувать помпу На двухтрубных системах продувка осуществляется автоматически че рез обратку Г iq Однотрубная система Высота Диаметр подводки Н 06 мм 08 мм 010 мм м И м м 4 0 31 99 100 3 5 27 87 3 0 23 74 2 5 20 62 2 0 18 49 1 5 12 V 1 0 8 25 4 0 5 12 Двухт зубная система Высота Н м 4 0 3 5 3 0 2 5 2 0 J 5 1 0 0 5 100 100 100 100 91 50 30 Диаметр подводки 08 мм 010 мм 012 мм м м м 43 40 38 35 32 30 27 24 100 99 93 86 79 73 66 60 100 100 100 100 100 100 100 100 Однотрубная система Высота Диаметр подводки Н м 06 мм м 08 мм м 010 мм м При однотрубной системе не рекомендуется использовать углубленную емкость для топлива Двухтрубная система Высота Диаметр подводки Н м 08 мм м 010 мм м 012 мм м 0 0 5 1 0 1 5 2 0 2 5 3 0 3 5 21 19 53 47 40 33 27 20 14 7 100 16 13 И 8 5 0 97 83 70 56 42 29 15
