Жидкотопливная горелка

24100501 - Bentone G55-200.doc

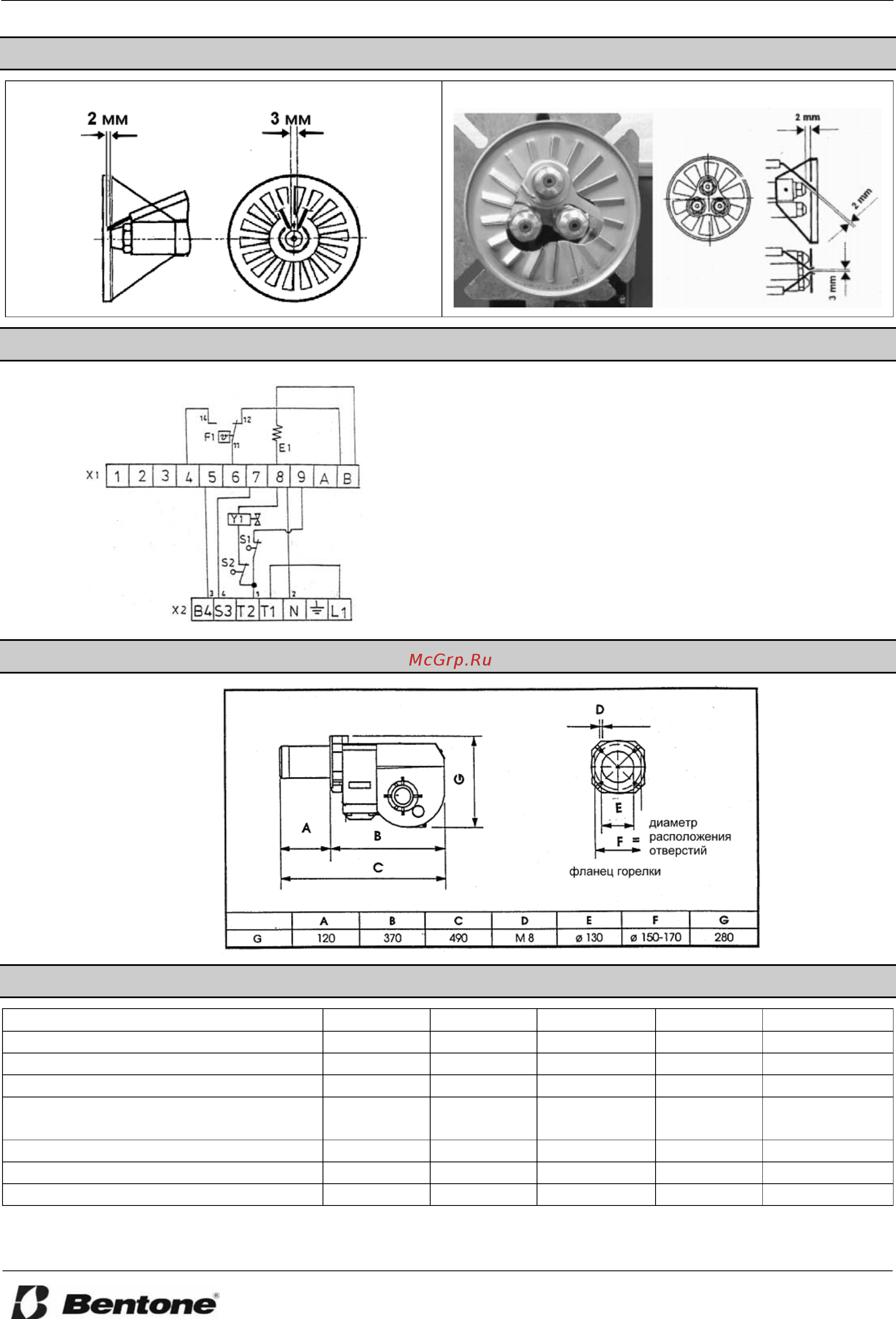

9. УСТАНОВКА ЗАЗОРОВ МЕЖДУ ЭЛЕКТРОДАМИ И ПОДПОРНОЙ ШАЙБОЙ

G55/70/100 G150/200

10. ЭЛЕКТРИЧЕСКАЯ СХЕМА

F1 - Регулирующий термостат

S1 - Микровыключатель

S2 . Микровыключатель регуля-

тора уровня

E1 - Нагревательный элемент

Y1 - Электромагнитный клапан

X1 - Блок управления

X2 - Разъем горелки

11. ОСНОВНЫЕ РАЗМЕРЫ

12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТРИКИ

Модель горелки G55 G70 G100 G150 G200

Мощность горелки, кВт 51 69 102 150 200

Расход топлива, кг/ч 4,3 5,8 8,6 12.6 16.5

Мощность двигателя, Вт 180 180 180 370 370

Мощность нагревательного эле-

мента, Вт

500 500 500 1000 1000

Напряжение, В 230 230 230 230 230

Число оборотов, об/мин 2800 2800 2800 2800 2800

Вес, кг 21 21 21 21 21
