Bentone G150 [4/11] Монтаж

Bentone G55 [4/11] Монтаж
ENERTECH Group Company Горелочные устройства
Жидкотопливная горелка
24100501 - Bentone G55-200.doc
4. МОНТАЖ
Горелка с фланцами
Закрепить уплотнительную прокладку и фланец
горелки с помощью 4-х винтов на монтажной плите
теплоустановки.
Подвод топлива
Смонтировать линию подачи топлива, топливный
фильтр и поплавок подающего насоса в топливном
баке.
В случае наружной прокладки линию подачи
топлива необходимо изолировать для предохране-
ния от замерзания воды в топливе и снижения его
вязкости.
Электрическое подключение
Соединить разъем горелки со штекером
теплоустановки.
При использовании фильтра с нагревательным
патроном подключение производить через
дополнительную внешнюю розетку.
Подключение сжатого воздуха
Подсоединить трубопровод сжатого воздуха к
штуцеру воздушного редуктора
(отпадает при встроенном компрессоре).
Вспомогательные приборы
1. Нагревательная ёмкость монтируется с
помощью винтов с правой нижней сторо-
ны горелки.
2. Предварительный подогрев топлива
для нагревательной емкости. Нагрева-
тельный элемент монтируется в емкость
вместо предварительно удаленной пла-
стиковой заглушки. Электрическое под-
ключение выполнить от внешней розетки.
3. Индикатор наличия воды. При исполь-
зовании топливной ёмкости вы можете
контролировать наличие в ней воды при
помощи специальной линейки с нанесен-
ной на неё специальной пастой. По изме-
нению цвета пасты на линейке можно лег-
ко определить уровень воды в ёмкости.
4. Дополнительный подающий насос. Ес-
ли мощности топливного насоса горелки
не хватает или топливная емкость нахо-
дится слишком далеко, необходимо уста-
новить дополнительный подающий насос.
Необходимо обратить внимание на то,
чтобы давление дополнительного насоса
не превышало давление насоса горелки
более чем на 0,5 бара.

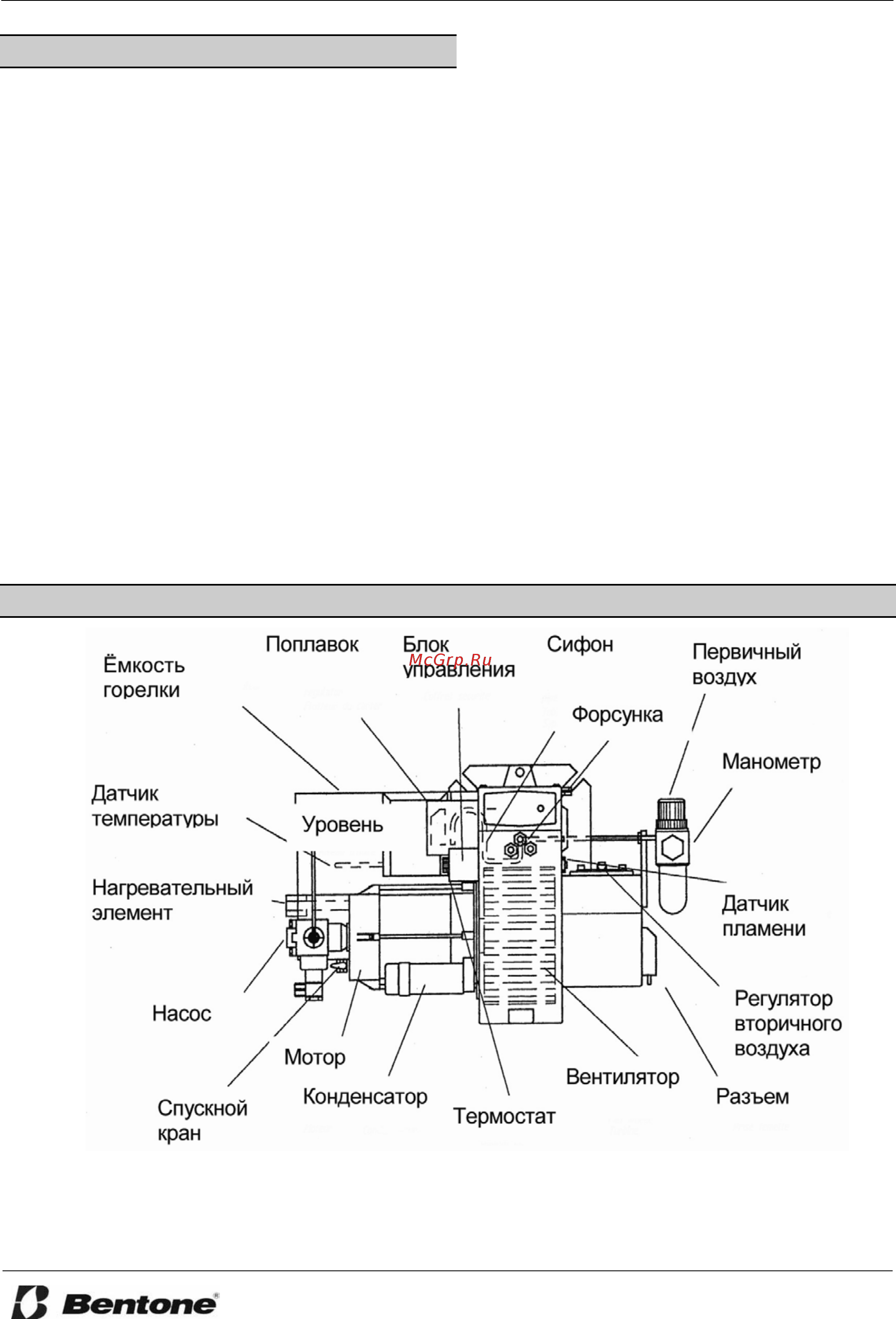

5. ОСНОВНЫЕ УЗЛЫ ГОРЕЛКИ
Вид со стороны регулятора давления «первичного» воздуха
- 4 -
