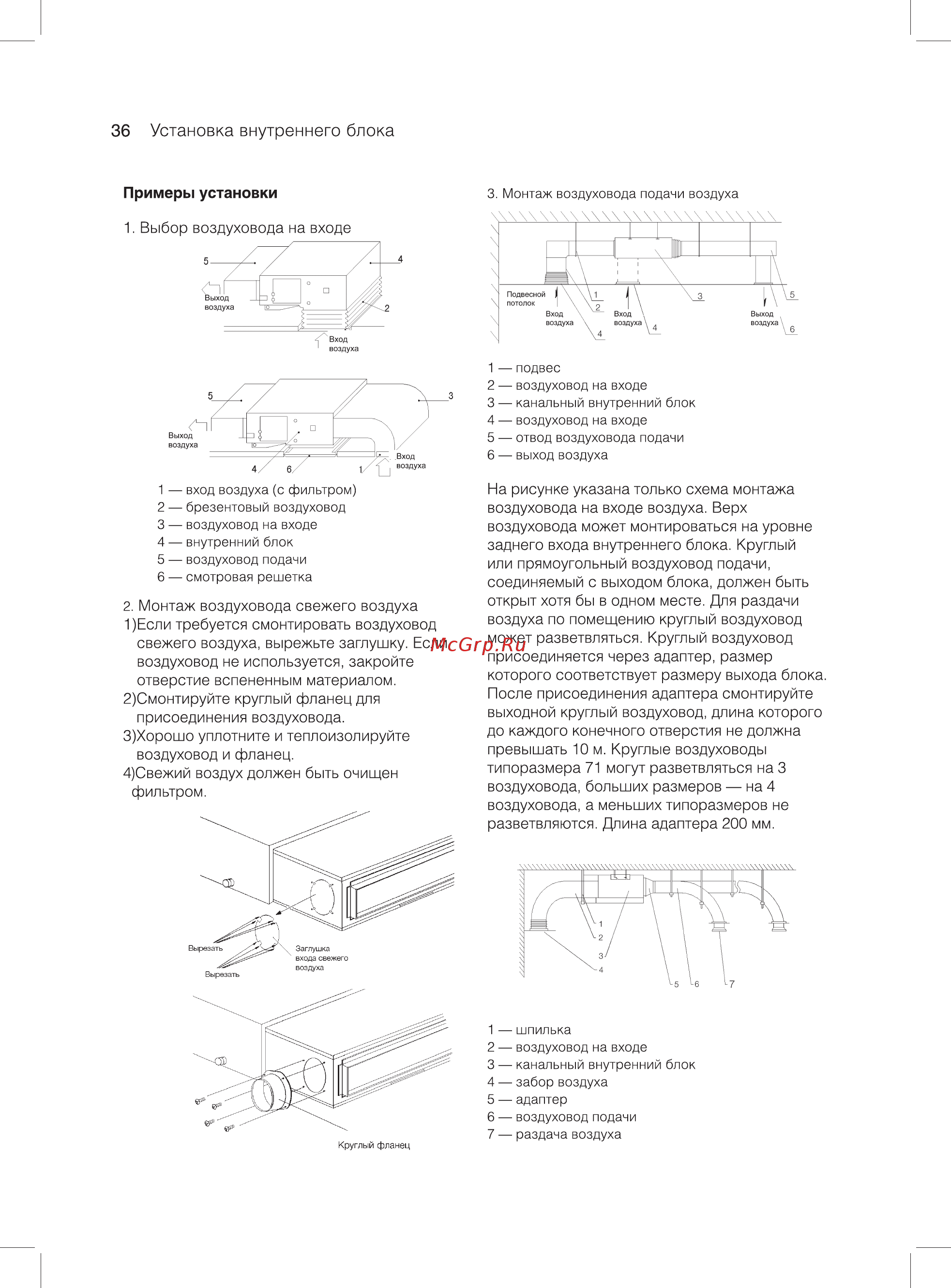

36 Установка внутреннего блока Примеры установки 3 Монтаж воздуховода подачи воздуха 1 подвес 2 воздуховод на входе 3 канальный внутренний блок 4 воздуховод на входе 5 отвод воздуховода подачи 6 выход воздуха 1 вход воздуха с фильтром 2 брезентовый воздуховод 3 воздуховод на входе 4 внутренний блок 5 воздуховод подачи 6 смотровая решетка 2 Монтаж воздуховода свежего воздуха 1 Если требуется смонтировать воздуховод свежего воздуха вырежьте заглушку Если воздуховод не используется закройте отверстие вспененным материалом 2 Смонтируйте круглый фланец для присоединения воздуховода 3 Хорошо уплотните и теплоизолируйте воздуховод и фланец 4 Свежий воздух должен быть очищен фильтром К0у лий фи ОнЩ На рисунке указана только схема монтажа воздуховода на входе воздуха Верх воздуховода может монтироваться на уровне заднего входа внутреннего блока Круглый или прямоугольный воздуховод подачи соединяемый с выходом блока должен быть открыт хотя бы в одном месте Для раздачи воздуха по помещению круглый воздуховод может разветвляться Круглый воздуховод присоединяется через адаптер размер которого соответствует размеру выхода блока После присоединения адаптера смонтируйте выходной круглый воздуховод длина которого до каждого конечного отверстия не должна превышать 10 м Круглые воздуховоды типоразмера 71 могут разветвляться на 3 воздуховода больших размеров на 4 воздуховода а меньших типоразмеров не разветвляются Длина адаптера 200 мм 1 шпилька 2 воздуховод на входе 3 канальный внутренний блок 4 забор воздуха 5 адаптер 6 воздуховод подачи 7 раздача воздуха
