Транспортировка и хранение
Берегите фанкойлы от ударов и падений.
Не подвергайте их механической нагрузке. Не
поднимайте устройства за кабели питания или
коробки подключения.
При транспортировке не допускайте попадания
на агрегаты воды.
До монтажа храните агрегаты в сухом помеще-
нии, температура окружающей среды — между
+5 °С и +35 °С. Место хранения должно быть за-
щищено от грязи и воды. После транспортирова-
ния фанкойлов при отрицательной температуре
следует выдержать их в помещении, где предпо-
лагается эксплуатация, без включения в сеть не
менее 2 часов.
Установка
Фанкойлы поставляются готовыми к под-
ключению. Монтаж должен выполняться ком-
петентным персоналом. Фанкойлы монтируют-
ся внутри помещения. Необходимо предусма-
тривать доступ для обслуживания фанкойлов.
Не допускается:
• монтировать фанкойлы во взрыво-, пожароо-
пасных помещениях, в местах с наличием вы-
сокочастотных колебаний и в помещениях с
интенсивным выделением масляных паров или
загрязнений других видов.
Перед монтажом
Пожалуйста, проверьте наличие всех аксессуаров.
Место монтажа
Убедитесь в следующем.
•
Имеется достаточно места для монтажа и тех-
нического обслуживания.
•
Потолок горизонтален и способен выдер жать
вес фанкойла.
•
На выходе и на входе воздуха нет препятствий,
воз действие внешнего воздуха минимально.
• Поток воздуха проходит по всему помещению.
•
Обеспечен легкий доступ к гидравлическим и
дренаж ным трубопроводам.
•
От нагревательных приборов нет
непосредственно го излучения.
Монтаж агрегата в следующих местах может
привести к неисправности (если нельзя избежать
этих мест, про консультируйтесь с продавцом).
• Где есть петролатум (жидкий парафин).
•
Где есть морской воздух (например, вблизи
морско го побережья).
•
Где есть ядовитые газы (например, сульфиды),
рас творенные в воздухе.
•
В помещениях с нестабильным электропита-
нием.
Установка основного корпуса
1.
Проделайте в подвесном потолке (он дол-
жен быть горизонтальным) квадратное от-
верстие 600 х 600 (для моделей BMFC-270,
BMFC-360, BMFP-450) или 880 х 880 мм
(для остальных моделей). Центр отверстия
должен быть в том же месте, где должен
быть центр корпуса фанкойла. Определите
длину и диаметры присоединительных тру-
бопроводов и кабелей. Чтобы выровнять
потолок и предотвратить вибрацию, пожа-
луйста, укрепите потолок в местах, где это
необходимо.
2.
Выберите место для установки монтажных
шпилек в соответствии с отверстиями под
шпильки на корпусе фанкойла. Выберите
место на несущем потолке и просверлите
4 отверстия диаметром 12 мм, глубиной 50
- 55 мм. Закрепите шпильки в отверстиях с
помощью анкеров. Определите длину мон-
тажных шпилек от потолка, отрежьте лиш-
нюю часть.
3.
Закрепите блок гайками на четырех шпиль-
ках и выровняйте его по горизонтали. Ис-
пользуйте прозрачный шланг, наполненный
водой, или уровень для проверки горизон-
тальности корпуса по четырем сторонам
или по диагоналям. Выровняйте агрегат
таким образом, чтобы промежутки между
корпусом и краями отверстия были равные.
Необходимо соблюдать расстояния между
блоком и ближайшими преградами, как по-
казано на рисунке ниже.

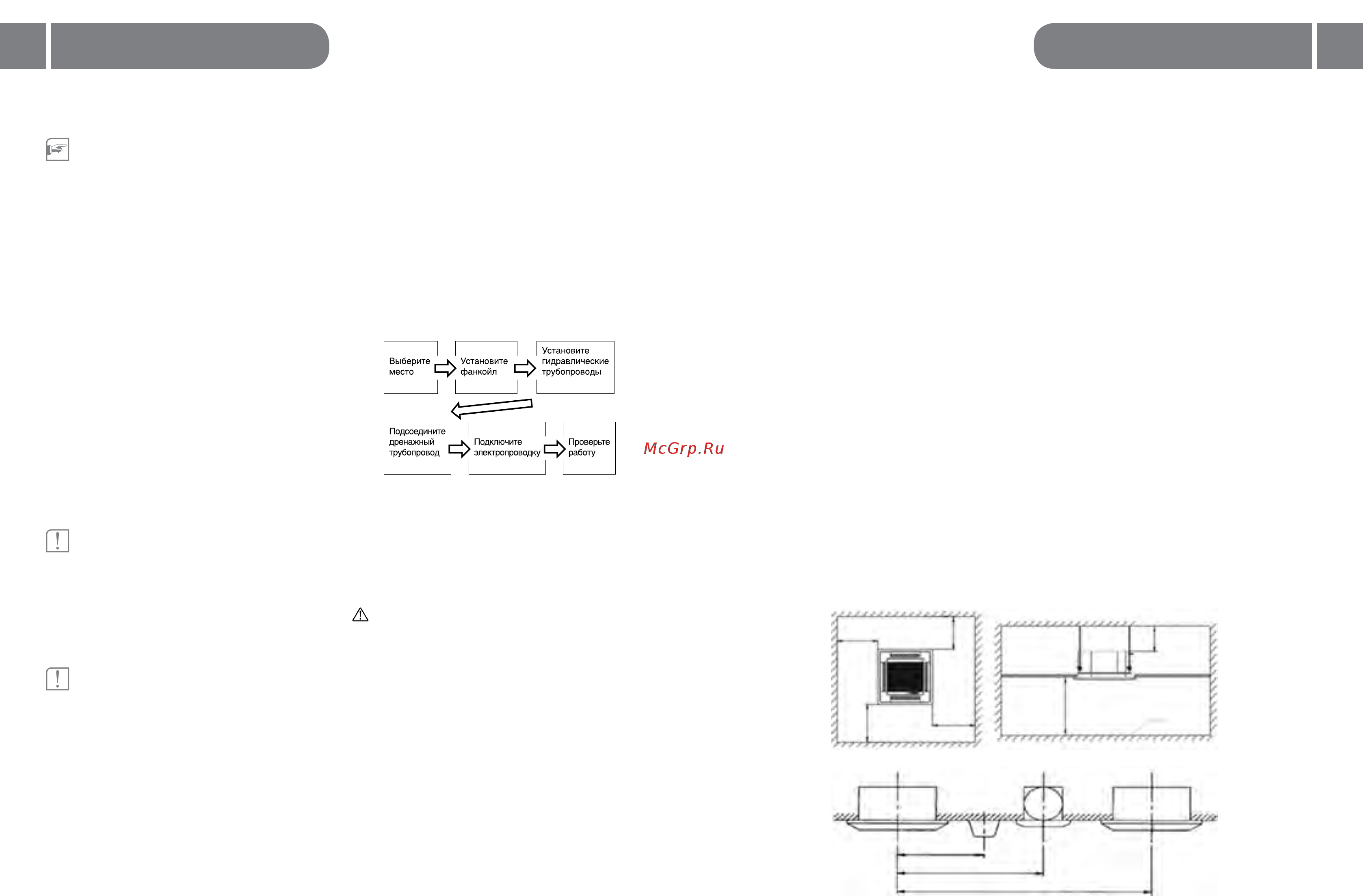

Транспортировка и хранение Установка
> 1500 мм
> 50 мм
> 1500 мм
> 1500 мм
> 2000 мм
> 4000 мм
2500 – 3500 мм
> 1500 мм
> 1500 мм
Пол
