5
Подготовка к работе
Тепловые завесы не содержат материалов,
экологически вредных при эксплуатации и
утилизации.
Тепловые завесы по типу защиты от пораже-
ния электрическим током относятся к классу I
по ГОСТ Р МЭК 335-1-94, степень защиты обо-
лочки – IP10 по ГОСТ 14254-96.
Подготовка к работе
Монтаж тепловой завесы
ВНИМАНИЕ!
• Перед проведением монтажных работ не-
обходимо ознакомиться с разделом «Меры
безопасности» настоящей инструкции.
• К монтажу и техническому обслуживанию
завес допускаются лица, изучившие их
устройство, правила монтажа и эксплуата-
ции и прошедшие инструктаж по соблюде-
нию правил техники электропожаробезо-
пасности.
• Тепловая завеса должна подключаться
специалистами, имеющими соответствую-
щий допуск по технике безопасности.
Размещение завесы
Перед отверстием воздухозабора и выхода
воздуха не должно быть препятствий.
При монтаже завес должен обеспечиваться
свободный доступ к местам их обслуживания.
Для перекрытия широкого проема допускается
устанавливать несколько завес одного типа
и серии вплотную, создавая непрерывную
воздушную струю.
Завеса размещается стационарно, возможен
вертикальный и горизонтальный монтаж
(слева/справа от проема).
Горизонтальная установка
Для установки завесы над проемом в гори-
зонтальном положении, рекомендуется вы-
держивать расстояния, не менее указанных на
рисунке ниже.
Горизонтальная установка завесы произво-
дится посредством специальных кронштейнов
BHC-DF (комплект включает в себя два крон-
штейна, левый и правый, набор необходимого
крепежа). Данные кронштейны являются оп-
цией и в комплект поставки завесы не входят.

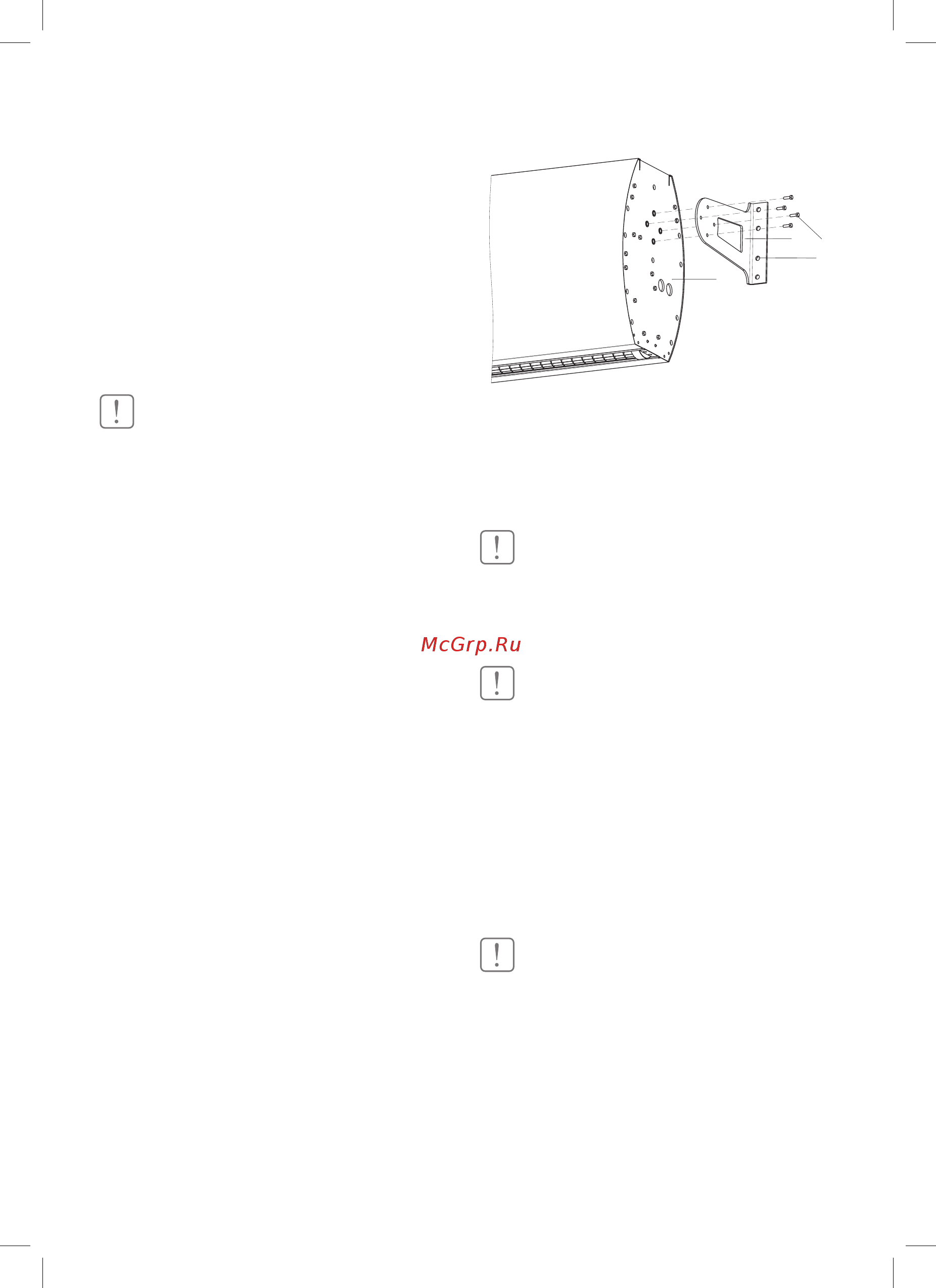

Схема установки завесы с помощью крон-
штейнов приведена на рисунке ниже
1
2
3
4
1 – Болты крепежные.
2 – Кронштейн для подвеса BHC-DF.
3 – Отверстие для крепления к стене
или потолку.
4 – Торцевая стенка завесы.
ВНИМАНИЕ!
Рекомендуем перед процессом монтажа де-
монтировать декоративные боковые панели.
Это облегчит процесс монтажа и поможет из-
бежать повреждения декоративных панелей.
ВНИМАНИЕ!
Завеса поставляется потребителю в собран-
ном состоянии, необходимо соблюдать осо-
бую осторожность при распаковке завесы и
вынимании ее из транспортировочной тары!
Во избежание повреждения декоративного по-
крытия боковых панелей перед их демонтажом
с завесы рекомендуется располагать прибор
горизонтально на любой мягкой поверхности
(листы пенополистирола, поролона, изолона
и т.п.)
ВНИМАНИЕ!
Не рекомендуется располагать завесу вер-
тикально до ее установки на основание (оп-
ция). Вертикальное расположение завесы
на твердую поверхность может привести к
опрокидыванию завесы, а также поврежде-
нию нижних кромок декоративных панелей.
Все работы связанные с монтажом и демонта-
жом декоративных панелей рекомендуется вы-
полнять с использованием перчаток из мягкой
ткани.
