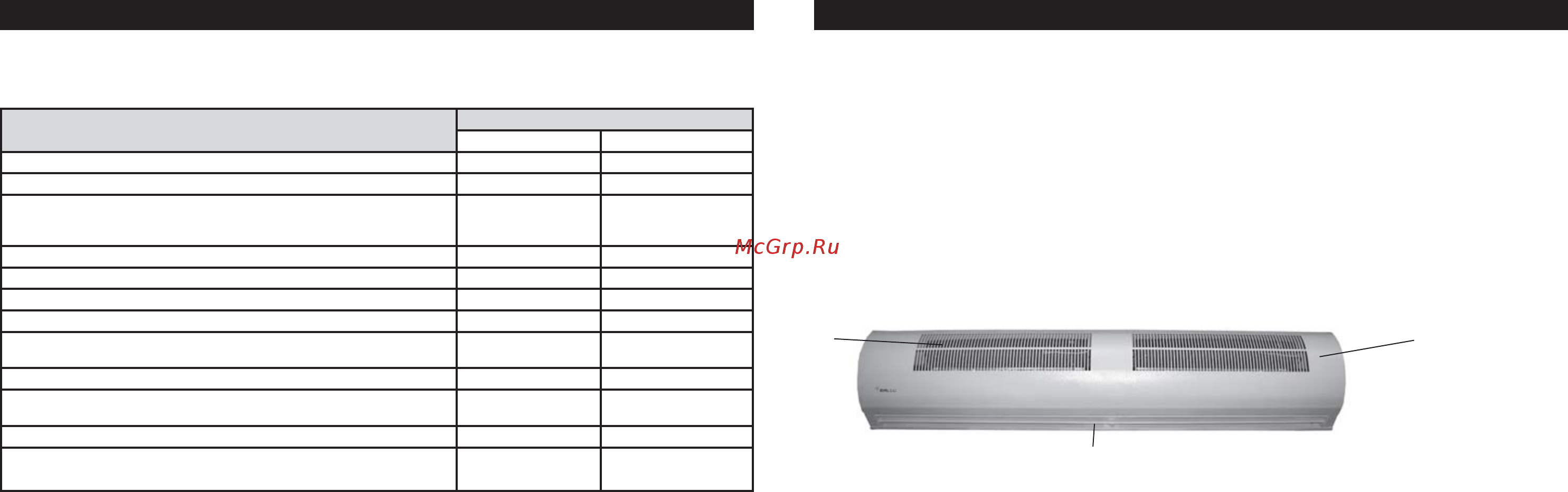

![Ballu BHC-9 SR [4/12] Тепловая завеса 5 bhc 6 sr bhc 9 sr](/views2/1424476/page4/bg4.png)
4 ТЕПЛОВАЯ ЗАВЕСА 5BHC-6 SR, BHC-9 SR
1 - корпус;
2 - передняя
перфорированная
стенка корпуса;
3 - решетка
1
2
3
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Технические характеристики завес указаны в таблице 2.
Таблица 2
Наименование параметра Модель
BHC-6 SR BHC-9 SR
Номинальное напряжение, В 220 380
Номинальная частота, Гц 50 50
Номинальная мощность потребления, кВт
Режим «1»
Режим «2»
3,0
6,0
4,5
9,0
Максимальный ток, А 27 14
Расход воздуха, м. куб. /ч 760 1140
Скорость потока воздуха на выходе, м/с 6,5 6,5
Эффективная длина струи, м 2,5 2,5
Увеличение температуры воздуха на выходе в режиме
«2», °С
30 30
Степень защиты оболочки по ГОСТ 14 254-96 IP 10 IP 10
Габаритные размеры
(ширина х высота х длина), мм
172х172х1085 172х172х1570
Масса (не более), кг 12 17
Уровень шума на расстоянии 5м, дБ(А) 51 51
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1. Завеса соответствует обязательным требованиям ГОСТ Р МЭК 60335-2-30-99,
ГОСТ Р 51318.14.1-99 и техническим условиям ТУ 3468-005-14739128-2005.
4.2. Завеса состоит из корпуса 1 (см. рис. 1), изготовленного из листовой стали,
покрытой высококачественным полимерным покрытием. Внутри корпуса расположе-
ны диаметральные вентиляторы и игольчатые электронагреватели («ститч-элементы»).
Вентиляторы всасывают воздух через переднюю перфорированную стенку корпуса 2,
поток воздуха, проходя через электронагреватели, нагревается и выбрасывается через
решетку 3 в виде узкой направленной струи. Управление завесой осуществляется с вы-
носного блока управления (см. рис. 2).
4.3. Электрические схемы завес приведены на рис.2,3 Приложения.
4.4 Изготовителем могут быть внесены в завесу конструктивные изменения, не ухуд-
шающие ее качество и надежность, которые не отражены в настоящем Руководстве.
Рис.1. Воздушно-тепловая завеса
