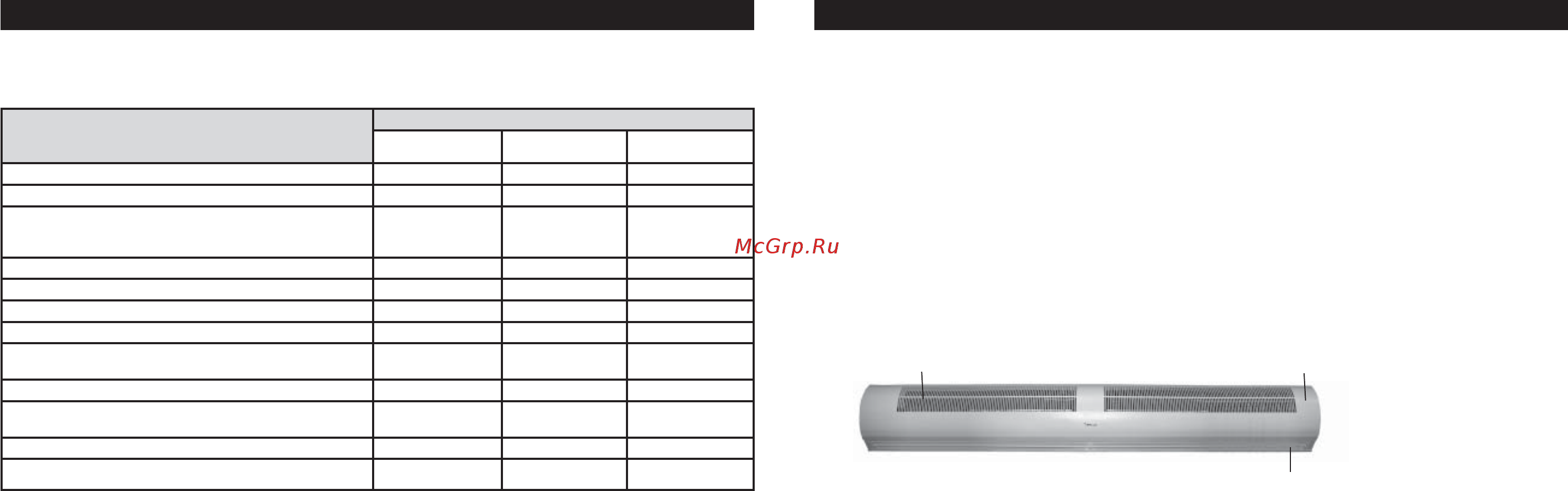

4 ТЕПЛОВАЯ ЗАВЕСА 5BHC-12 TR, BHC-18 TR, BHC-24 TR
1 - корпус;
2 - передняя
перфорированная
стенка корпуса;
3 - решетка
1
2
3
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Технические характеристики завес указаны в таблице 2.
Таблица 2
Наименование параметра Модель
BHC-12 TR BHC-18 TR BHC-24 TR
Номинальное напряжение, В 380 380 380
Номинальная частота, Гц 50 50 50
Номинальная мощность потребления, кВт
Режим «1»
Режим «2»
8,0
12,0
12,0
18,0
18,0
24,0
Максимальный ток, А 18,5 28 37
Расход воздуха, м. куб. /ч 3000 3000 3200
Скорость потока воздуха на выходе, м/с 10,0 10,0 10,5
Эффективная длина струи, м 3,5 3,5 3,5
Увеличение температуры воздуха на выходе
в режиме «2», °С
12 18 22
Степень защиты оболочки по ГОСТ 14 254-96 IP 10 IP 10 IP 10
Габаритные размеры
(ширина х высота х длина), мм
265х280х1980 265х280х1980 265х280х1980
Масса (не более), кг 45 45 48
Уровень шума на расстоянии 5м, дБ(А) 56 56 57
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1. Завеса соответствует обязательным требованиям ГОСТ Р МЭК 60335-2-30-99,
ГОСТ Р 51318.14.1-99 и техническим условиям ТУ 3468-005-14739128-2005.
4.2. Завеса состоит из корпуса 1 (см. рис. 1), изготовленного из листовой стали, покрытой
высококачественным полимерным покрытием. Внутри корпуса расположены два вентиля-
торных блока с трубчатыми оребренными электронагревателями. Вентиляторы всасывают
воздух через переднюю перфорированную стенку корпуса 2, поток воздуха, проходя через
электронагреватели, нагревается и выбрасывается через решетки 3 в виде узкой направлен-
ной струи. Управление завесой осуществляется с выносного блока управления (см. рис. 2).
Пульт управления позволяет поддерживать необходимую температуру воздуха вбли-
зи проема и регулировать тепловую мощность завесы.
4.3. Электрическая схема завесы приведена на рис.2 Приложения.
4.4 Изготовителем могут быть внесены в завесу конструктивные изменения, не ухуд-
шающие ее качество и надежность, которые не отражены в настоящем Руководстве.
Рис.1. Воздушно-тепловая завеса
