16 ТЕПЛОВАЯ ЗАВЕСА 17ТЕПЛОВАЯ ЗАВЕСА BHC-12 TR, BHC-18 TR, BHC-24 TR
13. СВИДЕТЕЛЬСТВО О ПОДКЛЮЧЕНИИ
Воздушно-тепловая завеса ____________ заводской № _________ подключена к электро-
сети в соответствии с п.п. 5.4 Руководства специалистом-электриком
Ф.И.О. _________________________________ имеющим ___________ группу по электробезо-
пасности, подтверждающий документ ________________________________________
_______________________ ____________________________
(личная подпись) (расшифровка подписи)
«___» ______________200_ г.
ПРИЛОЖЕНИЕ

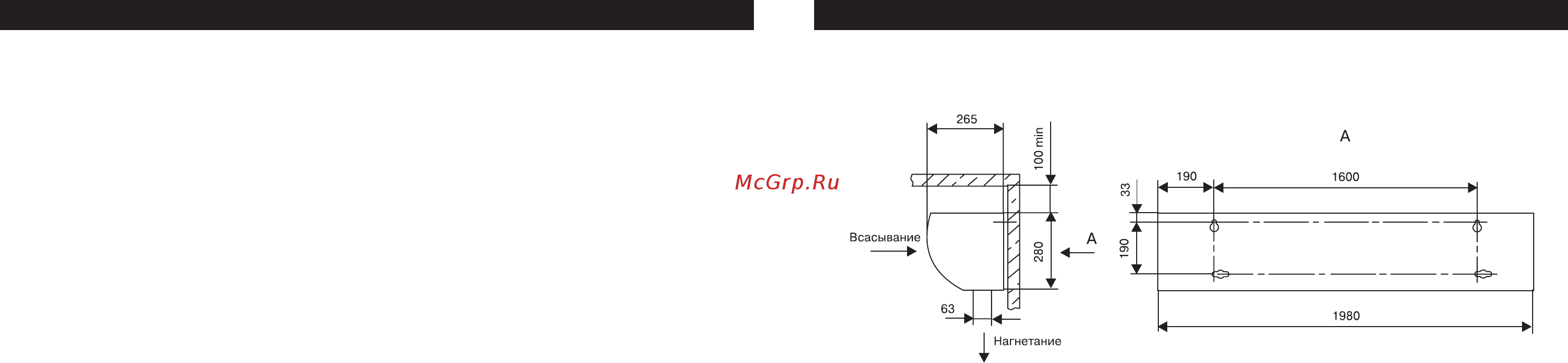

Рис.1. Габаритные и установочные размеры
