Инструкция по эксплуатации Страница: 3

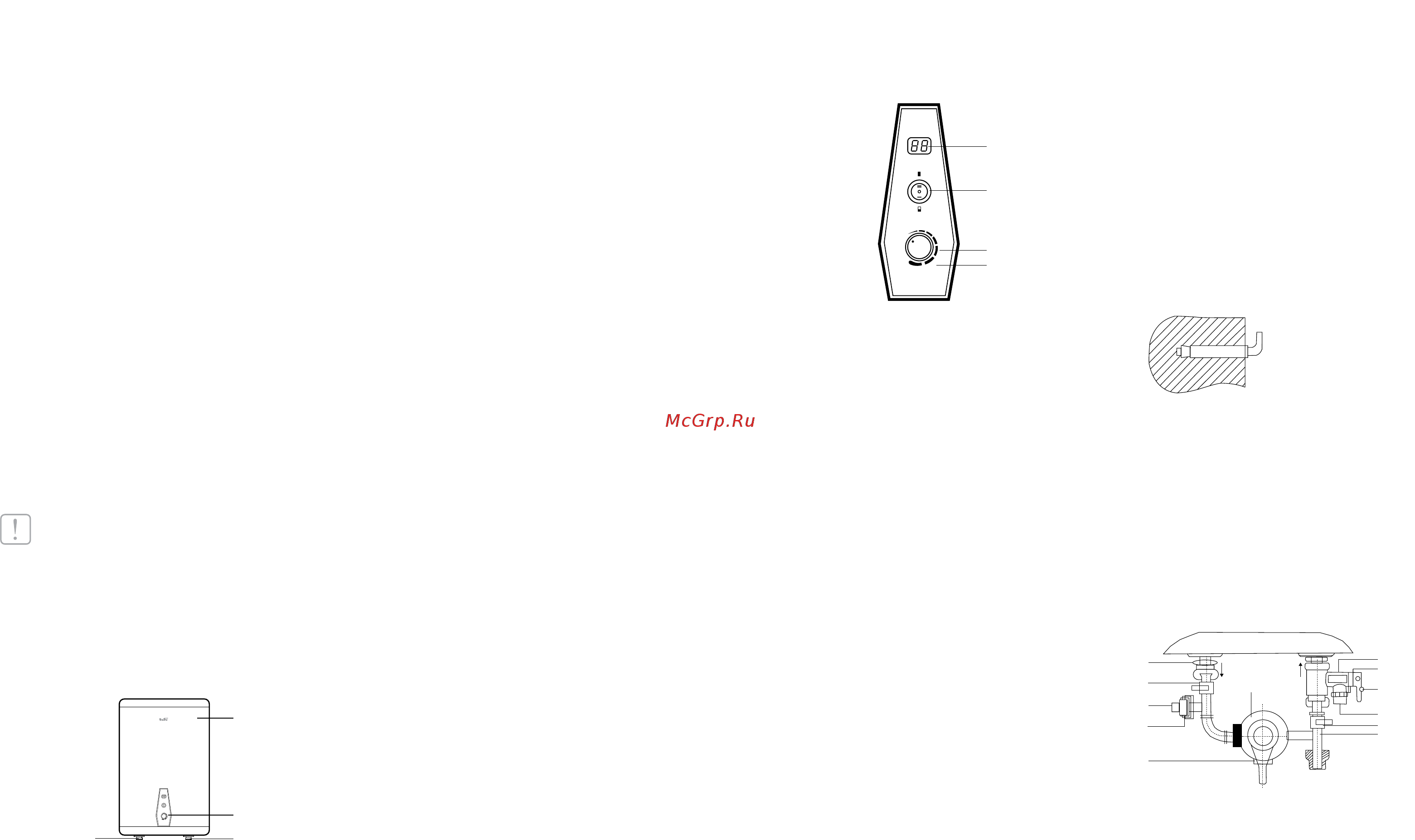

Ballu BWH/S 80 Nexus titanium edition [3/11] Монтаж водонагревателя

Ballu BWH/S 30 Nexus titanium edition [3/11] Монтаж водонагревателя

Панель управления

Power

Max Eco

MinOff

1. Дисплей

2. Кнопка переключения мощности.

Положения:

I – 1300 Вт

II – 2000 Вт

0 – Выключение

3. Указатель настройки экономичного режима

4. Ручка регулировки температур

Монтаж водонагревателя

ПРИ МЕ ЧА НИЕ:

Удостоверьтесь, что для установки электриче-

ского водонагревателя используются ориги-

нальные детали, предоставленные произво-

дителем, ко то рые мо гут вы дер жать вес на пол-

нен но го во дой во до на гре ва те ля. Не устанав-

ливайте водонагреватель на крепление, пока

не убедитесь, что крепление установлено

надежно. В противном случае, электрический

водонагреватель может упасть со стены, что

приведет к его повреждению или может стать

причиной серьезных травм. При выборе мест

под отверстия для крепежных болтов удосто-

верьтесь, что с обеих сторон от стен ванной

комнаты или другого помещения до корпуса

водонагревателя имеется зазор не менее 0,2

м, а со стороны подключения труб не менее

0,5м, для облегчения доступа при проведении

технического обслуживания в случае необхо-

димости.

В случае если в водонагреватель поступает

вода напрямую из скважин, колодцев или

водонапорных башен, для эксплуатации

водонагревателя обязательно нужно исполь-

зовать фильтр грубой очистки, для поступаю-

щей в водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в

специализированных магазинах.

Назначение

Электрический водонагреватель накопитель-

ного типа предназначен для нагрева посту-

пающей из водопровода холодной воды. Он

применяется в бытовых целях.

Ус та нов ка и пер вый за пуск во до на гре ва те ля

долж ны про из во дить ся ква ли фи ци ро ван ным

спе ци а ли с том, ко то рый мо жет не сти от вет ствен-

ность за пра виль ность ус та нов ки и дать ре ко мен-

да ции по ис поль зо ва нию во до на гре ва те ля.

При под клю че нии долж ны быть со блю де ны

дей ству ю щие стан дар ты и пра ви ла.

Перед установкой водонагревателя удосто-

верьтесь, что заземляющий электрод розет-

ки должным образом заземлен. В случае

отсутствия заземляющего электрода в розет-

ке необходимо заземлить водонагреватель

отдельным заземляющим проводом к выводу

заземления на крепеже фланца нагреватель-

ного элемента. В случае отсутствия заземле-

ния запрещается осуществлять установку и

эксплуатацию изделия.

ВНИМАНИЕ!

Запрещается применять переносные розет-

ки.Неправильная установка и эксплуатация

электрического водонагревателя может при-

вести к несчастным случаям или имуществен-

ному ущербу.

Устройство прибора

Power

MaxEco

MinOff

Рис. 2

1 Корпус

2 Панель управления

3 Вход холодной воды

4 Выход горячей воды

Автоматический контроль температуры воды:

Открыв кран с горячей водой на смесителе

Если фильтр грубой очистки не установлен,

гарантия на изделие не распространяется.

Электрический водонагреватель следует

устанавливать на твердую вертикальную

поверхность (стену).

После выбора места монтажа определите

места под два крепежных болта с крюками

(в зависимости от спецификаций выбранного

изделия). Проделайте в стене два отвер-

стия необходимой глубины, соответствую-

щие размеру крепежных болтов, вставьте

винты, поверните крюк вверх, плотно затяни-

те гайки, а затем установите на него электри-

ческий водонагреватель (см. рис. 3).

Крепежный анкер для монтажа

Рис. 3

Если ванная комната слишком мала для

установки водонагревателя, он может быть

установлен в любом другом помещении,

защищенном от попадания прямых солнеч-

ных лучей и дождя. Однако для сокращения

тепловых потерь в трубопроводе водона-

греватель следует устанавливать как можно

ближе к месту использования воды.

Под клю че ние к во до про во ду

Водонагреватель

Горячая

вода

Холодная

вода

G1/2”

Рис. 4

1 Сливной предохранительный клапан.

2 Ручка слива.

3 Винт фиксации ручки слива.

4 Отверстие для сброса давления воды

(подключения дренажной трубки).

5 Кран на входе холодной воды.

6 Тройник подсоединения холодной воды в

бак и смесительный узел.

7 Подключение душа и/или смесителей.

8 Тройник горячей воды (для подключения

следующей точки водоразбора).

на выходе водонагревателя, на вход начина-

ет поступать холодная вода, заполняя вну-

тренний бак. Вода в баке смешивается и ее

температура понижается. Датчик термостата

реагирует на понижение температуры воды,

автоматически включается нагревательный

элемент (ТЭН) и подогревает воду до задан-

ной температуры. Когда температура достиг-

нет заданной величины, ТЭН автоматически

отключается.

Три уровня защиты водонагревателя:

• защита от перегрева;

• защита от превышающего норму гидрав-

лического давления;

• УЗО (устройство защитного отключения).

Внутренние резервуары изготовлены из

высококачественной медицинской нержаве-

ющей стали.

В качестве дополнительной защиты вну-

треннего бака от коррозии водонагреватель

оснащен магниевым анодом. Не забывайте

проводить регулярное, не реже 1-го раза в

год, техническое обслуживание и при необхо-

димости замену магниевого анода*.

Тепловой нагревательный элемент (ТЭН), надеж-

ен и безопасен в эксплуатации, имеет долгий

срок службы при правильной эксплуатации.

Экономичный режим (Eco) на панели управ-

ления обеспечивает:

• нагрев воды в водонагревателе только до

температуры около 55°С;

• снижает вероятность образования накипи;

• влияет на повышение рабочего ресурса

водонагревателя.

Внутренняя утолщенная пенополиуретановая

теплоизоляция позволяет эффективно сохра-

нять температуру нагретой воды, сводит к

минимуму теплопотери и снижает энергопо-

требление водонагревателя.

Встроенный температурный регулятор: обе-

спечивает постоянный и надежный контроль

температуры воды в водонагревателе.

Перед нагревом воды цифровой дисплей

будет показывать температуру холодной

воды, поступающей в водонагреватель. С

помощью ручки регулировки Вы можете

устанавливать температуру нагрева до 75°C.

Шкала регулировки отмечена диапазоном:

MIN – низкая температура нагрева (30°C);

Eco – экономичный режим – 50-55°С;

MAX – высокая температура нагрева (75°C).

Простая и удобная эксплуатация и обслужи-

вание водонагревателя.

* Только для моделей, оснащенных магниевым анодом.
