Ballu Plaza Arс BEPA/E-1500 [9/19] Управление прибором

Содержание

• Обогреватель электрический бытовой конвекционного типа серия plaza аге 1
• Руководство по эксплуатации гарантийный талон 1
• Ьпни 1
• 3 4 4 5 5 7 8 8 8 9 9 9 9 9 9 2
• Внимание 2
• Используемые обозначения 2
• Используемые обозначения правила безопасности назначение устройство прибора технические характеристики управление прибором уход и обслуживание меры предосторожности сервисное обслуживание монтаж прибора схема электрическая срок службы прибора хранение прибора дата изготовления гарантия комплектация правила утилизации сертификация продукции гарантийный талон 2
• Осторожно 2
• Содержание 2
• Ьппи 2
• Ии внимание 3
• Правила безопасности 3
• Назначение 4
• Правила безопасности 4
• Устройство прибора 4
• 34 5 6 7 d d d 5
• Fl fl _ f f 5
• Дисплей lcd 5
• Панель 5
• Технические характеристики 5
• Управление прибором 5
• Устройство прибора 5
• Управление прибором 6
• Управление прибором 7
• Установка дня недели времени 7
• Режимы предустановленных программ 8
• Таблица с режимами предустановленных про грамм для вашего удобства также есть на зад ней панели конвектора 8
• Управление прибором 8
• Пример установки программы р1 анало гично для прграмм р2 рз р4 9
• Режим индивидуального программирова ния р 9
• Управление прибором 9
• Выключение прибора 10
• Регулярная чистка прибора при непрерыв ной эксплуатации 10
• Рис 14 10
• Управление прибором 10
• Уход и обслуживание 10
• Функция auto restart 10
• Функция родительский контроль блоки ровка кнопок управления 10
• Чистка задней панели обогревателя установленного на стене 10
• Замена шнура питания 11
• Меры предосторожности 11
• Монтаж прибора 11
• Сервисное обслуживание 11
• Гарантия 12
• Дата изготовления 12
• Изготовитель 12
• Комплектация 12
• Правила утилизации 12
• Сертификата 12
• Сертификация продукции 12
• Срок действия 12
• Срок службы прибора 12
• Схема электрическая 12
• Товар сертифицирован на территории россии органом по сертификации 12
• Товар соответствует требованиям нормативных документов 12
• Фактический адрес 12
• Хранение прибора 12
• Юридический адрес 12
• Импортер 13
• Произведено 13
• Сертификация продукции 13
• 800 500 07 75 15
• Service ballu ru 15
• Www ballu ru 15
• Г москва а я 310 15
• Ки отличного качества 15
• Нтийный т 15
• Поздравляем вас с приобретением техни 15
• Ется в случаях 16
• Кондиционеров 16
• Настоящая гарантия не распространяется на 16
• Настоящая гарантия распространяется на 16
• Настоящая гарантия также не предоставля 16
• Особые условия гарантийного обслуживания 16
• Производственный или конструкционный де 16
• Фект изделия 16
• Воздуха воздухоочистителей и осушителей 17
• Особенности эксплуатации увлажнителей 17
• Особые условия эксплуатации кондиционе 17
• Памятка по уходу за кондиционером 17
• Ров 17
• Ьлни 19
• Ьпии 19
• Ьпни 19
• Ьппи 19

Похожие устройства

• Ballu Plaza Arс BEPA/E-2000 Инструкция по эксплуатации
• Ballu Plaza EXT BEР/EXT-1000 Инструкция по эксплуатации
• Ballu Plaza EXT BEР/EXT-1500 Инструкция по эксплуатации
• Ballu Plaza EXT BEР/EXT-2000 Инструкция по эксплуатации
• Ballu BAHD-1000 Инструкция по эксплуатации
• Ballu BSG/IN-07HN1 Инструкция по эксплуатации
• Ballu BSG/IN-09HN1 Инструкция по эксплуатации
• Ballu BSG/IN-12HN1 Инструкция по эксплуатации
• Ballu BSG/IN-18HN1 Инструкция по эксплуатации
• Ballu BSG/IN-24HN1 Инструкция по эксплуатации
• Ballu BSN/IN-07HN1 Инструкция по эксплуатации
• Ballu BSN/IN-09HN1 Инструкция по эксплуатации
• Ballu BSN/IN-12HN1 Инструкция по эксплуатации
• Ballu BSN/IN-18HN1 Инструкция по эксплуатации
• Ballu BSN/IN-24HN1 Инструкция по эксплуатации
• Ballu BST/IN-07HN1 Инструкция по эксплуатации
• Ballu BST/IN-09HN1 Инструкция по эксплуатации
• Ballu BST/IN-12HN1 Инструкция по эксплуатации
• Ballu BST/IN-18HN1 Инструкция по эксплуатации
• Ballu BST/IN-24HN1 Инструкция по эксплуатации

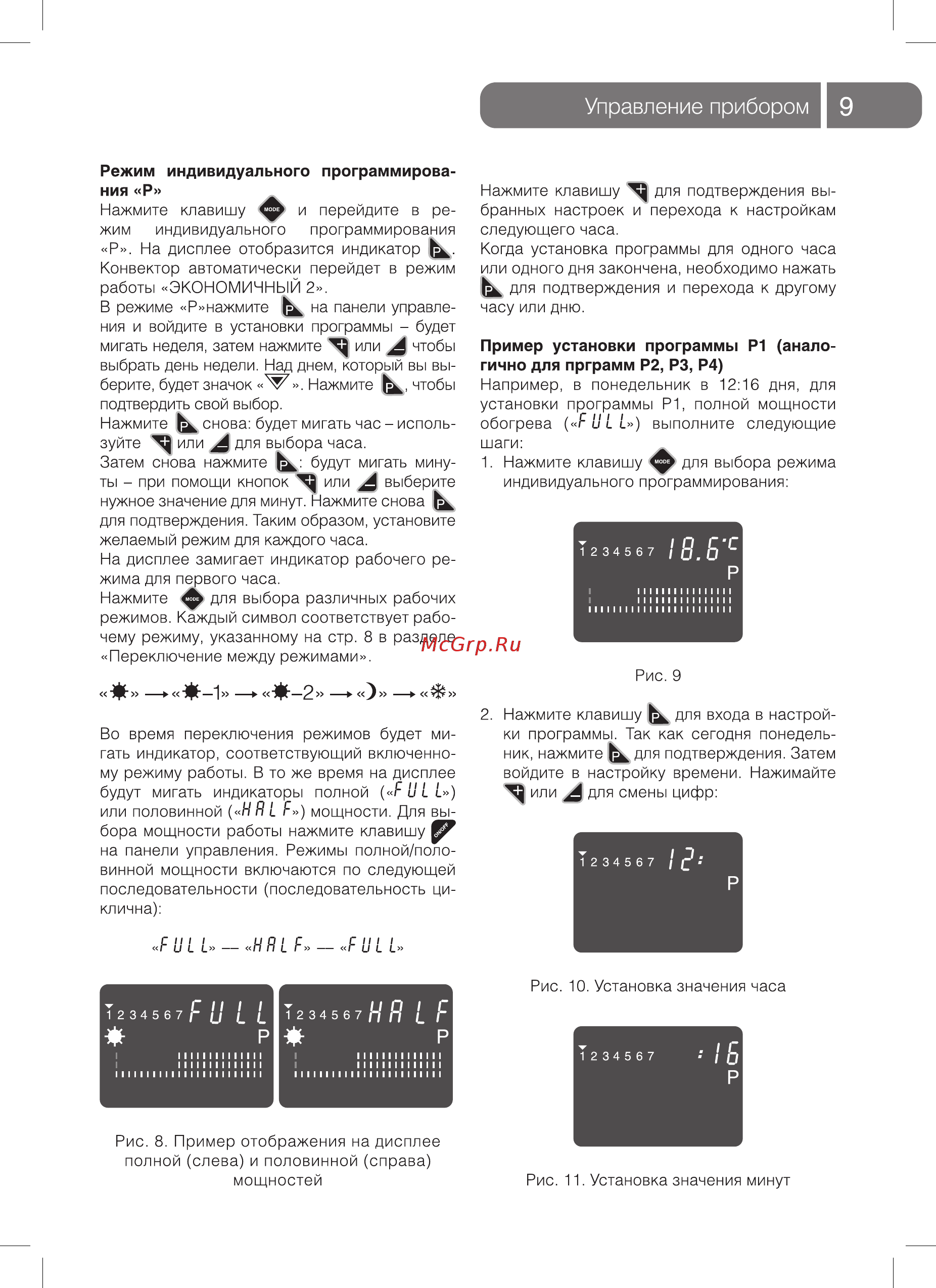

Управление прибором Режим индивидуального программирова ния Р Нажмите клавишу и перейдите в ре жим индивидуального программирования Р На дисплее отобразится индикатор Конвектор автоматически перейдет в режим работы ЭКОНОМИЧНЫЙ 2 В режиме Р нажмите hk на панели управле ния и войдите в установки программы будет мигать неделя затем нажмите или чтобы выбрать день недели Над днем который вы вы берите будет значок Нажмите hk чтобы подтвердить свой выбор Нажмите снова будет мигать час исполь зуйте или 4 для выбора часа Затем снова нажмите будут мигать мину ты при помощи кнопок или выберите нужное значение для минут Нажмите снова для подтверждения Таким образом установите желаемый режим для каждого часа На дисплее замигает индикатор рабочего ре жима для первого часа Нажмите для выбора различных рабочих режимов Каждый символ соответствует рабо чему режиму указанному на стр 8 в разделе Переключение между режимами Нажмите клавишу для подтверждения вы бранных настроек и перехода к настройкам следующего часа Когда установка программы для одного часа или одного дня закончена необходимо нажать для подтверждения и перехода к другому часу или дню Пример установки программы Р1 анало гично для прграмм Р2 РЗ Р4 Например в понедельник в 12 16 дня для установки программы Р1 полной мощности обогрева Р У с выполните следующие шаги 1 Нажмите клавишу для выбора режима индивидуального программирования 72 34 5 6 7 I В В С Р Рис 9 1 Ж 2 Во время переключения режимов будет ми гать индикатор соответствующий включенно му режиму работы В то же время на дисплее будут мигать индикаторы полной F У L L или половинной НЯС F мощности Для вы бора мощности работы нажмите клавишу на панели управления Режимы полной половинной мощности включаются по следующей последовательности последовательность циклична 2 Нажмите клавишу для входа в настрой ки программы Так как сегодня понедель ник нажмите для подтверждения Затем войдите в настройку времени Нажимайте или 4 для смены цифр 7234567 j В Р си и о с с и Г U L L П ПС Г Г U С С Рис 10 Установка значения часа Рис 8 Пример отображения на дисплее полной слева и половинной справа мощностей Рис 11 Установка значения минут
