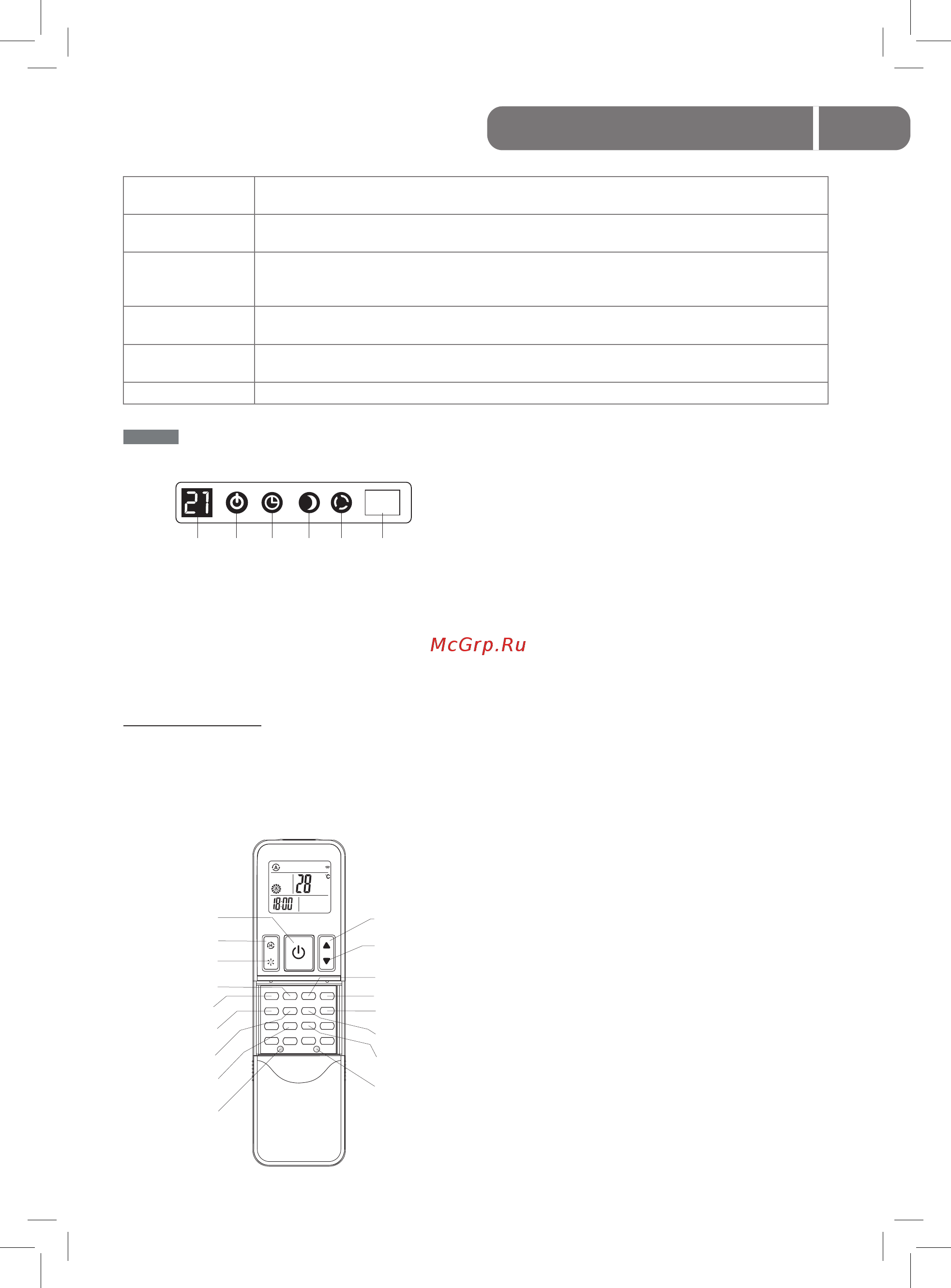

Управление кондиционером
ЖК дисплей на внутреннем блоке*
1. Индикатор температуры.
2. Индикатор включения/выключения.
3. Индикатор работы таймера.
4. Индикатор ночного режима работы.
5. Индикатор работы компрессора («спираль»
или «круг»).
6. Приемник сигналов с пульта.
* Панель управления Вашего кондиционера визуально может
отличаться. Функции дисплея при этом остаются те же.
Описание пульта дистанционного
управления
Воздухозаборная
решетка
Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр,
на котором задерживается пыль.
Воздуховыпускная
решетка
Кондиционированный воздух выходит из кондиционера через воздуховыпускную
решетку.
Пульт ДУ
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би-
рать ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав-
ли вать ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Фреоновая трасса
Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка-
ми по ко то рым те чет фре он.
Наружный блок
В на руж ном бло ке на хо дит ся ком прес сор, мо
тор вен ти ля то ра, теп ло об мен ник и дру гие
элек три че с кие ча с ти.
Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.
Управление кондиционером
1 2 3 4 5 6
10
11
12
13
3
4
1
2
6
7
5
8
9
MODE
CLOCK
TI MER O N
TI MER O FF
DIMMER
SMART
SWIN G
MUTE
TEP SWIT CH
SLEEP
I FEEL
SOFT
14
16
17
15
ПРИ МЕ ЧА НИЕ:
На рисунке пульт ДУ представлен со сдвинутой крышкой.
1. Кнопка включения/выключения
Данная кнопка включает и отключает прибор.
2. Кнопка «MODE»
С помощью данной кнопки выбираются режи-
мы работы: охлаждение (индикатор «Cool»),
осушение (индикатор «Dehumidifier»), венти-
ляция (индикатор «Fan»), функции обогрева
(«Heating»).
3. Кнопка «FAN SPEED»
С помощью данной кнопки выбирается ско-
рость вращения вентилятора: автоматичес-
кая (индикатор «Auto») высокая (индикатор
«High»), средняя (индикатор «Med»), низкая
(индикатор «Low»).
4,5. Кнопки «Вверх» и «Вниз»
С помощью данных кнопок Вы можете либо
устанавливать желаемую температуру в
помещении, либо после нажатия кнопок
«Clock» и «Timer» устанавливать время,
а также время на включение/отключение
прибора.
6. Кнопка «SMART»
Используется для включения и отключе-
ния автоматического режима работы.
7. Кнопка «SWING»
Нажмите эту кнопку для включения пока-
чивания заслонки.
8. Кнопка «SLEEP»
Кнопка используется для включения или
отключения ночного режима работы.
