SU-WH500

Для надлежащей установки см. инструкции, прилагаемые к кронштейну для

размещения на стене SU-WH500.

• Расположив телевизор экраном вниз, прикрепите принадлежности кронштейна SU-WH500.

• Нет необходимости прикреплять прокладки, прилагаемые к кронштейну SU-WH500. (3-1 в

разделе “Установка” в инструкциях к SU-WH500)

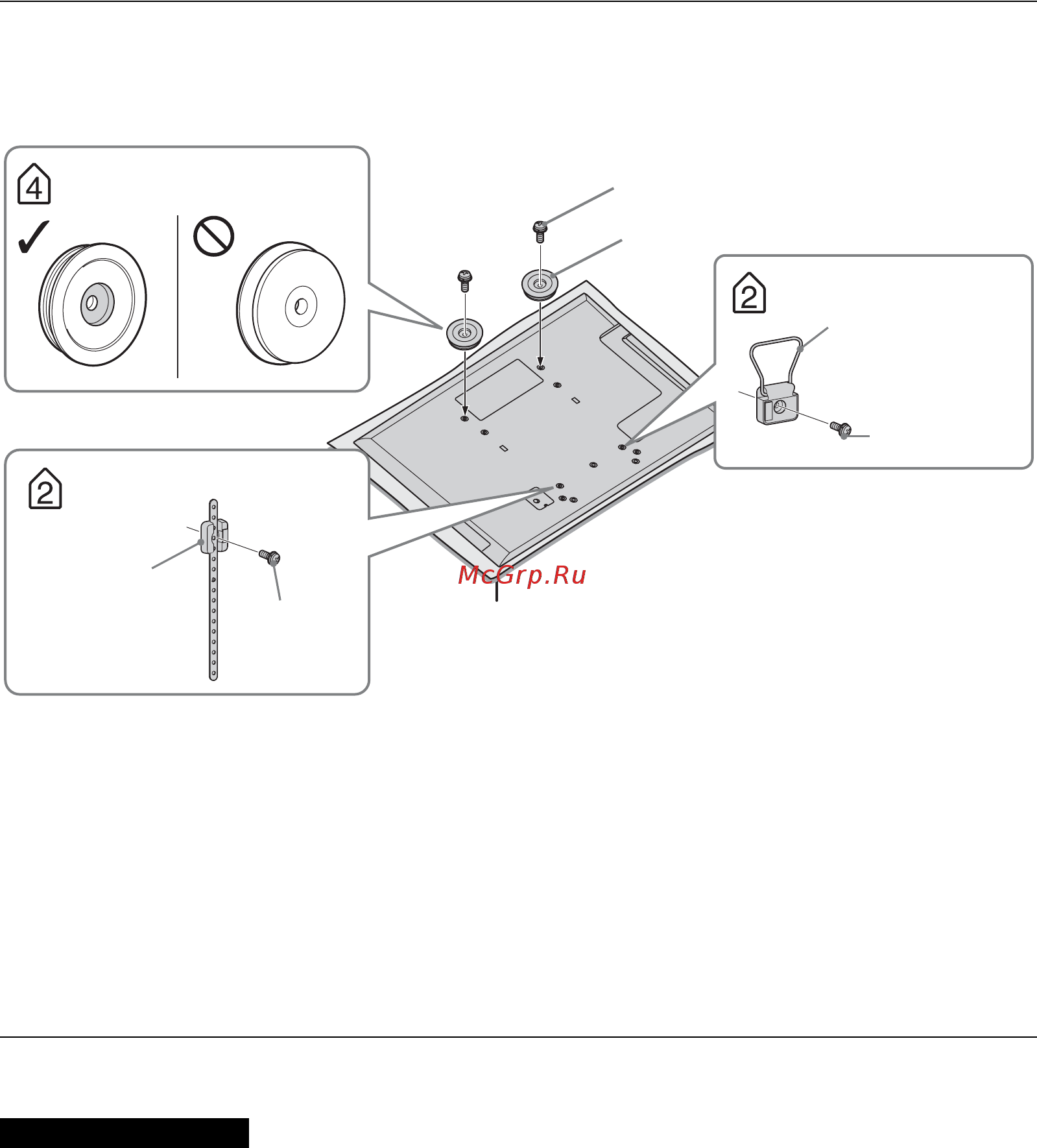

• Прикрепите шкивы к двум верхним отверстиям под винты (см. рисунок выше) с помощью

винтов, прилагаемых к кронштейну SU-WH500. (3-3 в разделе “Установка” инструкций для

кронштейна SU-WH500)

• Прикрепите отклоняемый кронштейн и поддерживающий ремень (см. рисунок) с помощью

винтов, прилагаемых к кронштейну SU-WH500. (3-4, 5 в разделе “Установка” инструкций для

кронштейна SU-WH500)

SU-WL700 (за исключением моделей KDL-60NX72x)

Обязательно надежно прикрепите монтажный кронштейн к стене, следуя инструкциям,

приведенным в настоящем руководстве, а также в руководстве, прилагаемом к настенному

монтажному кронштейну. Цифра в скобках обозначает количество шагов установки, описанных

в руководстве по эксплуатации, прилагаемом к настенному монтажному кронштейну.

1 Проверьте детали, прилагаемые к настенному монтажному кронштейну

(1).

См. руководство по эксплуатации, прилагаемое к настенному монтажному

кронштейну.

2 Определите местоположение для установки. (2-1)

См. следующие материалы: “Таблица установочных размеров телевизора”.

Обеспечьте наличие достаточного зазора между телевизором, потолком и

выступающими частями стены, как указано в руководстве.

Шкив

Винт

Наклонный упор

Винт

Поддерживающий

ремень

Меры предосторожности
