961203_02
N
L
54 52 51
Switch

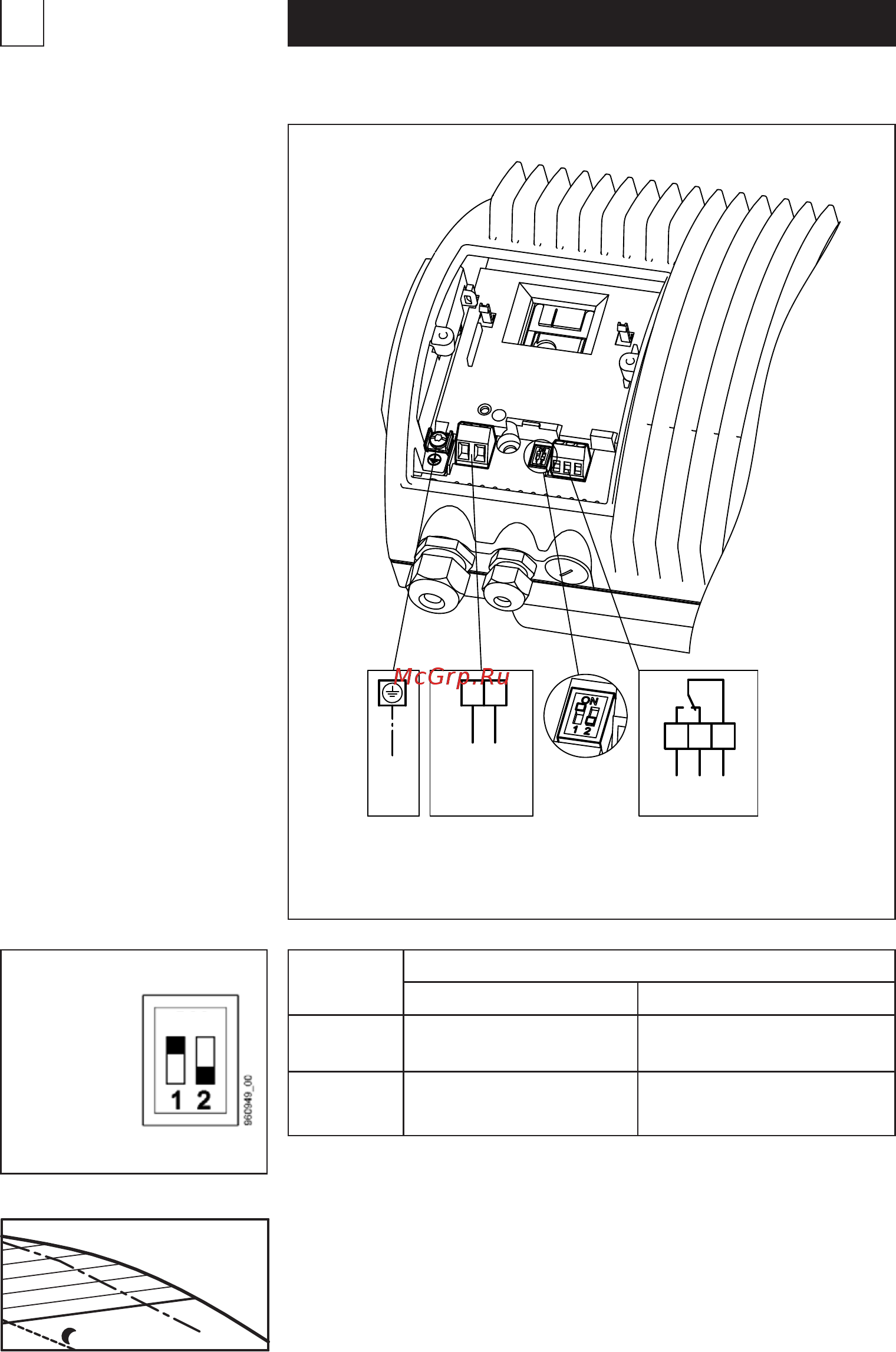

5.2 Schemat podłączenia
51-54 Sygnalizacja “praca”
i “zakłócenie” (przełączalny)
jako zestyk zwierny:
zamyka się przy
zakłóceniu/podczas pracy
Obciążenie zestyku
max 250 V~, 1 A
51-52 Sygnalizacja “praca”
i “zakłócenie” (przełączalny)
jako zestyk rozwierny
otwiera się przy
zakłóceniu/podczas pracy
Obciążenie zestyku
max 250 V~, 1 A
Zasilanie
~1× 230 V
max 250 V
1 A
polski
51
Sygnalizacja “praca” lub “zakłócenie” (przełączalny)
jako zestyk rozwierny otwiera się przy zakłóceniu/pracy
PRZEŁĄCZNIK
12
ON Ograniczenie wydajności Sygnalizacja “praca”
ZAŁ (ON) Zaciski 51, 52, 54
OFF Ograniczenie wydajności Sygnalizacja “zakłócenie”
WYŁ (ON) Zaciski 51, 52, 54
5.3 Ograniczenie mocy
Ograniczenie (P
red
) zmniejsza moc pompy do 80%
jej wartości maksymalnej, aby uniknąć szumów
w wyniku za dużej pompowanej ilości .
m
i
n
m
a
x
P
r
e
d
960945_00
Stan dostawy - patrz 7.7
Przełącznik
ZAŁ (ON)
WYŁ (OFF)
ZAŁ (ON)
