6
МОНТАЖ

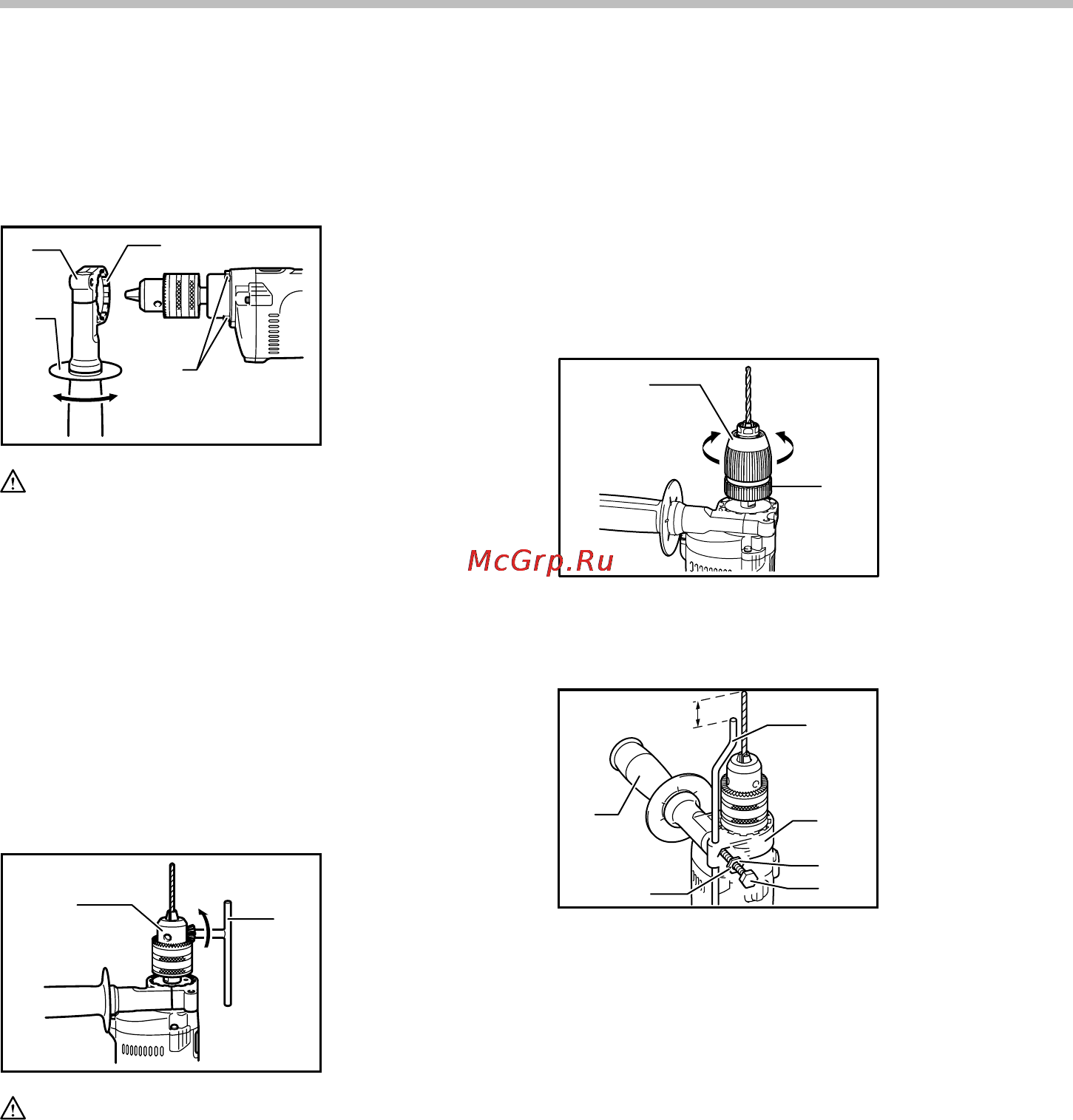

Установка боковой ручки
(вспомогательной рукоятки)
1
2
3
4
5
6
001691
ПРЕДУПРЕЖДЕНИ:
• Перед установкой и снятием боковой рукоятки
убедитесь, что инструмент выключен, а вилка
вынута из розетки.
Всегда используйте боковую рукоятку в целях
обеспечения безопасности при работе. Установите
боковую рукоятку таким образом, чтобы зубья
рукоятки вошли между выступами цилиндра
инструмента. После этого затяните рукоятку путем
поворота по часовой стрелке в желаемом положении.
Она
поворачивается на 360° для закрепления в
любом положении.
Установка или снятие сверла
1
2
001692
ПРЕДУПРЕЖДЕНИ:
• Перед установкой или снятием сверла
выключите инструмент и извлеките его вилку из
розетки сети питания.
Для моделей MT810/MT811/MT813
Для установки сверла вставьте его в зажимной
патрон до упора. Затяните патрон рукой. Установите
ключ патрона в каждое из трех отверстий и затяните
по часовой стрелке. Равномерно затяните патрон во
всех трех отверстиях. Для извлечения сверла
поверните ключ патрона против часовой стрелки,
установив его в одно отверстие. Затем ослабьте
патрон рукой
.
После использования ключа патрона не забудьте
вернуть его в первоначальное положение.
Для модели MT812
Удерживайте кольцо и поверните втулку против
часовой стрелки для освобождения кулачков
зажимного патрона. Вставьте биту в зажимной патрон
как можно глубже. Крепко удерживая кольцо,
поверните втулку по часовой стрелке для затяжки
патрона.
Для снятия биты, удерживайте кольцо и поверните
втулку против часовой стрелки.
1
2
004365
Глубиномер (дополнительная
принадлежность)
1
2
3
4
5
6
011408
Измеритель глубины является удобным для
сверления отверстий одинаковой глубины.
Установите измеритель глубины, выполнив
следующие действия.
1. Поверните боковой захват против часовой
стрелки, чтобы полностью открутить
шестигранный болт, и удалите его.
2. Вставьте шестигранный болт в отверстие
шестигранной шайбы со стороны, где на
шестигранной шайбе находится точка.
3. Вставьте шестигранный болт в боковой
захват
через основа захвата.
4. Немного завинтите боковой захват.
5. Вставьте измеритель глубины и отрегулируйте
глубину отверстия.
6. Поверните боковой захват по часовой стрелке
так, чтобы измеритель глубины и основа
захвата были полностью зафиксированы в
инструменте.
Примечание:
Глубиномер нельзя использовать в месте, где
глубиномер ударяется о корпус редуктора.
1.
Боковая ручка
2.
Глубиномер
3.
Основа рукоятки
4.
Шестигранная
шайба
5.
Болт с
шестигранной
головкой
6.
Точка
1. Втулка
2. Кольцо
1. Сверлильный
патрон
2. Ключ
зажимного
патрона
1.
Основа рукоятки
2.
Боковая рукоятка
(вспомогательная
ручка)
3.
Зубья
4.
Выступ
5.
Ослабить
6.
Затянуть
