16

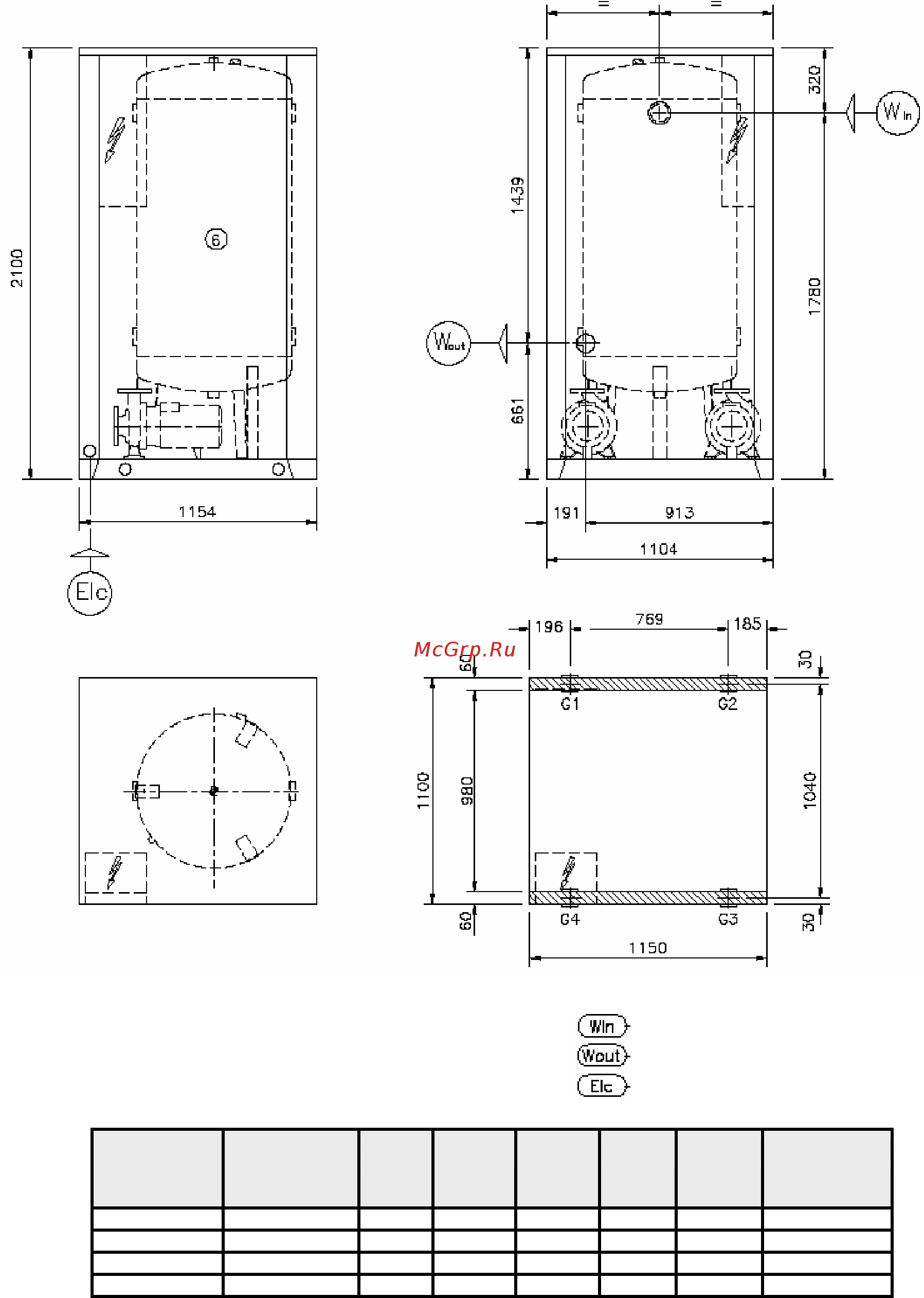

ГАБАРИТНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
PSM 200 ÷ 480
ОБОЗНАЧЕНИЯ
Вход воды
Выход воды
Ввод электропитания
Модель
Вес в рабочем
состоянии
G1 G2 G3 G4 "Win" "Wout"
Ø Ø
(кг) (кг) (кг) (кг) (кг) BSP F. BSP F.
200 1073 287 242 249 295 3" 2"
260 1118 291 261 268 298 3" 2"
310 1118 291 261 268 298 3" 2 1/2"
480 1163 294 280 287 302 3" 3"
