Параметры калибровки термостата и реле давления приведены в отдельной инструкции на
контроллер.
Для установок с конденсатором-рекуператором:
Вход и выход воды должны быть правильно подключены – смотри
указатели около штуцеров:
IN – вход воды
OUT – выход воды
Необходимо установить 3-ходовой регулирующий клапан с датчиком
температуры воды на входе для того, чтобы в установившемся режиме
температура воды на входе была не менее 20ºС.

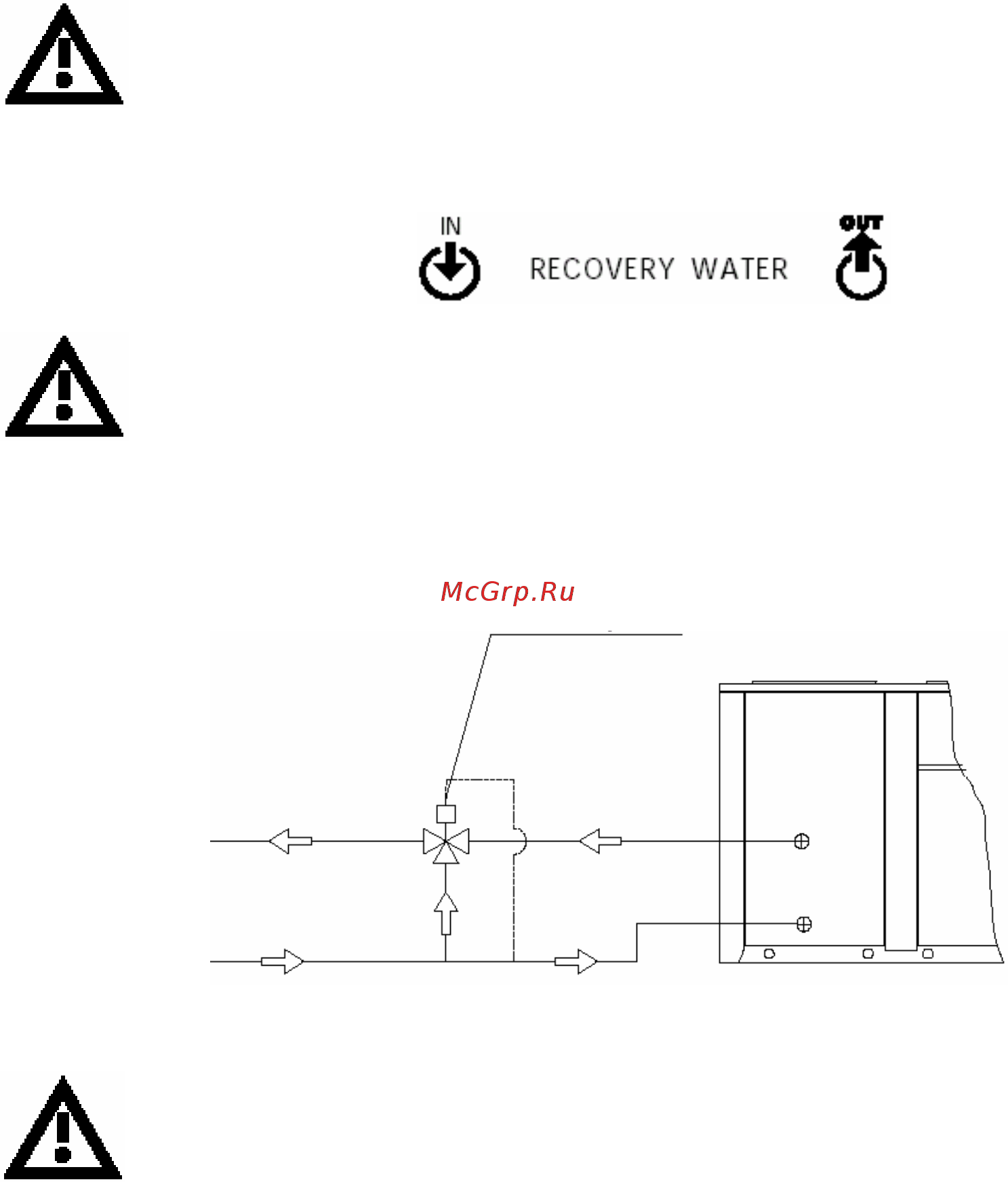

СХЕМА С 3-ХОДОВЫМ КЛАПАНОМ
выход воды
воды
3-ходовой клапан
вход
Рисунок 11
Альтернативное решение: клапан регулирования давления
конденсации в каждом контуре охлаждения гарантирует среднюю
температуру конденсации не менее 33°С.
