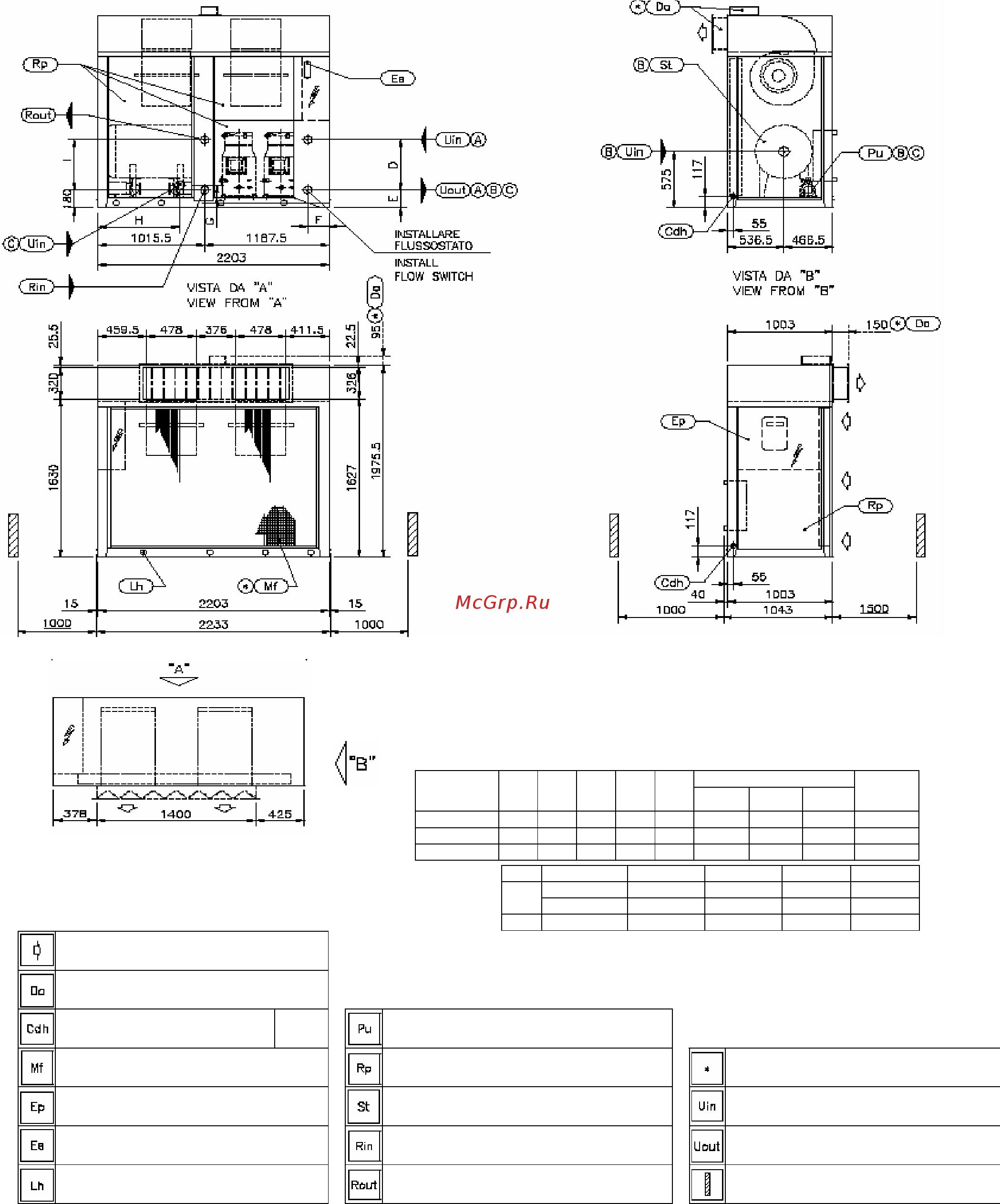

ГАБАРИТЫ, ВЕС, ГИ ИЧЕСКИЕ СОЕДИНЕНИЯ
- BETA 2002/HP – ГОРИ ТАЛЬНЫЙ ВОЗДУШНЫЙ ПОТОК
3.2 – 8.2
ДРАВЛ
BETA 2002 ЗОН
МОДЕЛИ
ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
Ⓐ БЕЗ ГИДРОМОДУЛЯ
Ⓑ ГИДРОМОДУЛЬ ST1PS – ST2PS - STS
Ⓒ ГИДРОМОДУЛЬ ST1P – ST2P
Uin
МОДЕЛЬ D E F H G
Ⓐ Ⓑ Ⓒ
Uout
3.2-4.2-5.2 466 300 127 720 220 G 1 ¼”M G 2”M G 2”F G 1 ¼”M
6.2 466 300 127 783 230 G 1 ¼”M G 2”M G 2”F G 1 ¼”M
7.2-8.2 519 180 200 783 230 G 2”M G 2”M G 2”F G 2”M
МОДЕЛЬ Rin Rout I L
3.2 – 5.2 G 1 ¼”M G 1 ¼”M 466 233
DC
6.2 – 8.2 G 2”M G 2”M 519 180
DS 3.2 – 8.2 G 1”F G 1”F 250 180
НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА
КЛАПАН РЕГУЛИРОВАНИЯ РАСХОДА
ВОЗДУХА ЧЕРЕЗ КОНДЕНСАТОР
СЛИВ КОНДЕНСАТА
ВАРИАНТ НР
G 1”M
НАСОС
ФИЛЬТР МЕТАЛЛИЧЕСКИЙ
СЪЁМНАЯ ПАНЕЛЬ
ОПЦИЯ
ЭЛЕКТРОЩИТ
ЁМКОСТЬ НАКОПИТЕЛЬНАЯ
ВХОД ВОДЫ
ВВОД ЭЛЕКТРОПИТАНИЯ
ВХОД ВОДЫ РЕКУПЕРАТОРА
ВЫХОД ВОДЫ
МЕСТА КРЕПЛЕНИЯ ПРИ ПОДЪЁМЕ
ВЫХОД ВОДЫ РЕКУПЕРАТОРА
МИНИМАЛЬНОЕ РАССТОЯНИЕ
