![Blue Box KAPPA V ECHOS 36.1 [81/83] Контур хладагента](/views2/1427424/page81/bg51.png)
81

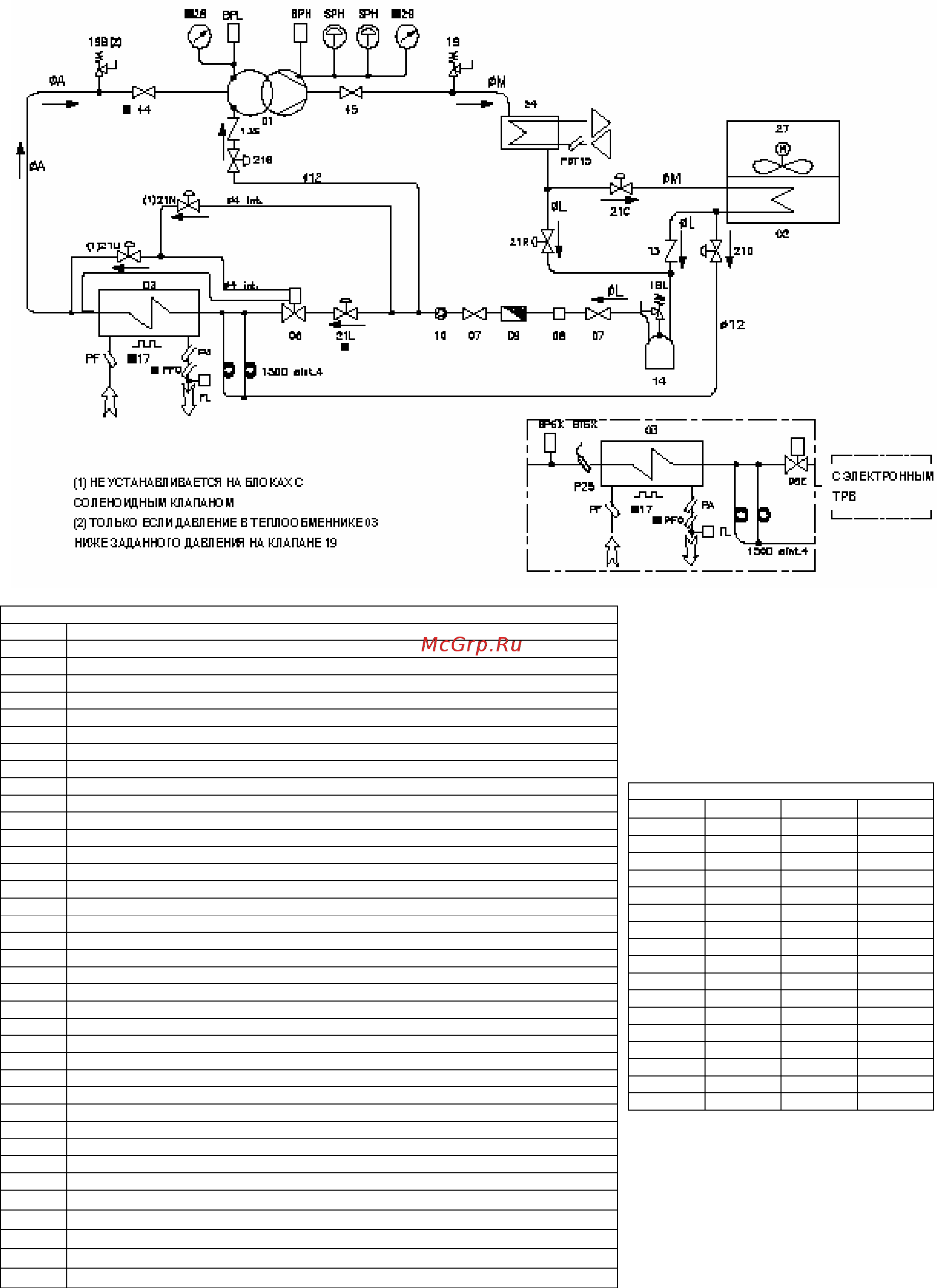

КОНТУР ХЛАДАГЕНТА
KAPPA V ECHOS/DC
НАИМЕНОВАНИЕ
01 КОМПРЕССОР
02 КОНДЕНСАТОР
03 ИСПАРИТЕЛЬ
06 КЛАПАН ТЕРМОСТАТА
ОВЕ ЭЛЕКТРОННЫЙ ТРВ
07 КЛАПАН ЖИДКОСТНОЙ ЛИНИИ
08 ЗАРЯДНЫЙ ШТУЦЕР
09 ФИЛЬТР
10 ИНДИКАТОР НАЛИЧИЯ ВЛАГИ (глазок)
13S ОБРАТНЫЙ КЛАПАН ИНЖЕКТОРА ЖИДКОСТИ В КОМПРЕССОР
14 РЕСИВЕР ЖИДКОСТНОЙ
17 ЭЛЕКТРОНАГРЕВАТЕЛЬ
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
19B ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН НИЗКОГО ДАВЛЕНИЯ
19L ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ЖИДКОСТНОГО РЕСИВЕРА
21С СОЛЕНОИДНЫЙ КЛАПАН КОНДЕНСАТОРА
21D СОЛЕНОИДНЫЙ КЛАПАН СБРОСА ИЗ КОНДЕНСАТОРА
21L КЛАПАН СОЛЕНОИДНЫЙ
21N СОЛЕНОИДНЫЙ КЛАПАН БЛОКИРОВКИ РАСШИРИТЕЛЬНОГО ВЕНТИЛЯ
21S СОЛЕНОИДНЫЙ КЛАПАН ИНЖЕКЦИИ ЖИДКОСТИ В КОМПРЕССОР
21U СОЛЕНОИДНЫЙ КЛАПАН РАСШИРИТЕЛЬНОГО ВЕНТИЛЯ РАБОЧИЙ
24 ТЕПЛООБМЕННИК ПОЛНОЙ РЕКУПЕРАЦИИ
27 ВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BP5X ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ ЭЛЕКТРОННОГО ТРВ
BPH ПРЕОБРАЗОВАТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BPL ПРЕОБРАЗОВАТЕЛЬ НИЗКОГО ДАВЛЕНИЯ
BT5X ТЕРМОДАТЧИК ЭЛЕКТРОННОГО КЛАПАНА
FL РЕЛЕ ПРОТОКА
PA КАРМАН ТЕРМОДАТЧИКА ХОЛОДНОЙ ВОДЫ
PBT15 КАРМАН ДАТЧИКА РЕКУПЕРАТОРА
PF КАРМАН ТЕРМОДАТЧИКА НА ВХОДЕ
PFO КАРМАН ТЕРМОДАТЧИКА НА ВЫХОДЕ
PZ5 КАРМАН ТЕРМОДАТЧИКА ЭЛЕКТРОННОГО КЛАПАНА
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
ОПЦИЯ
∅A ∅M ∅L
16.1 67 54 28
20.1 76 54 35
27.1 76 54 42
32.2 67 54 28
36.1 89 67 42
36.2 67-76 54 28-35
38.1 89 67 42
40.2 76 54 35
46.2 76 54 35-42
48.1 89 67 54
53.2 76 54 42
60.2 76-89 54-67 42
72.2 89 67 42
74.2 89 67 42
78.2 89 67 42
87.2 89 67 42-54
100.2 89 67 54
