23

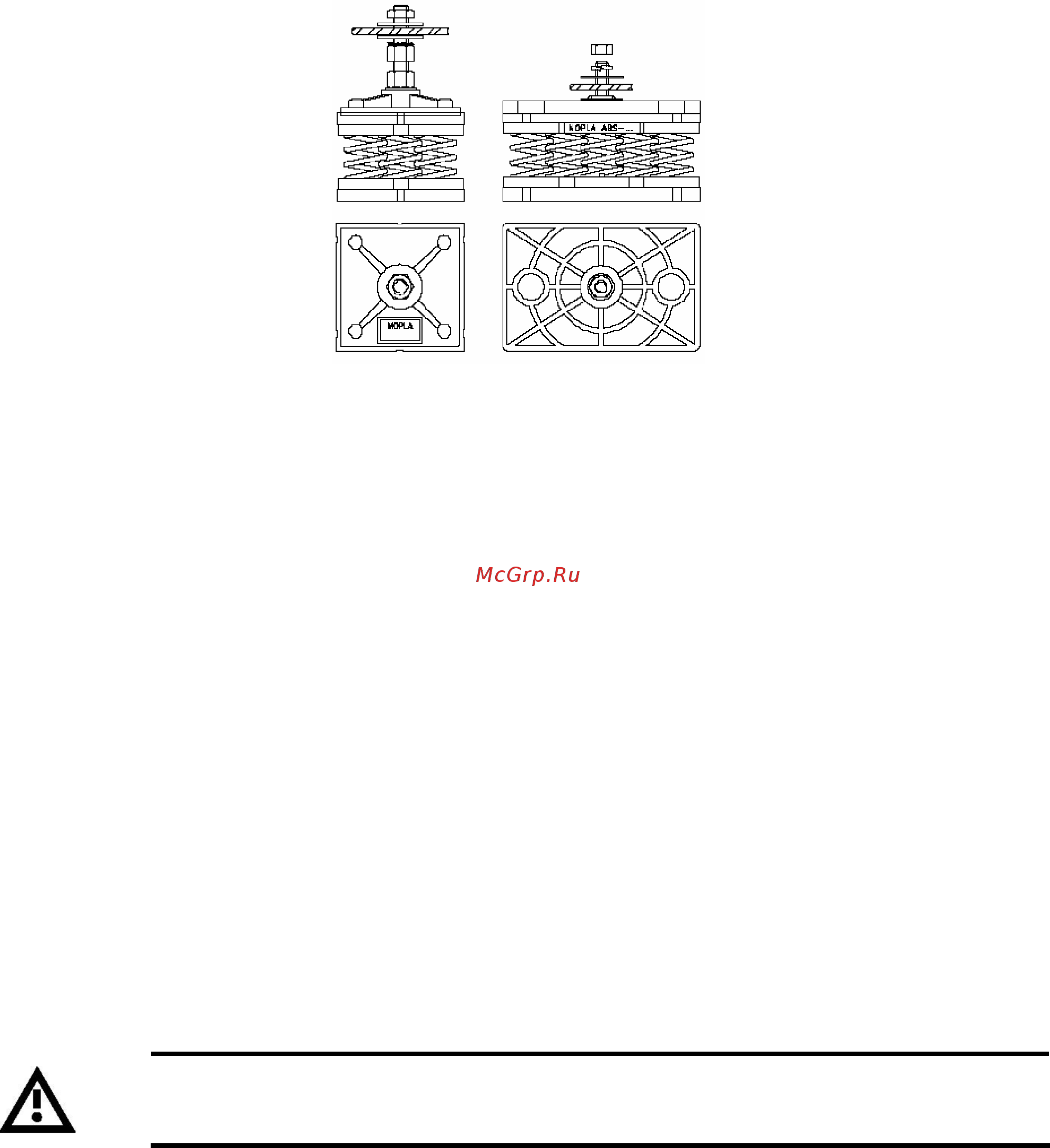

6.2.2 Опоры с пружинным элементом
Опоры с цилиндрической пружиной служат для гашения как механических, так и звуковых вибраций. На каждой
опоре имеется код, обозначающий максимально-допустимую нагрузку. При установке пружинных опор необходимо
тщательно выполнять все рекомендации и инструкции по сборке. На рисунке с габаритами машины показано
расположение точек основания и вес
с учетом каждой опоры.
Стандартная пружинная
виброгасящая опора
Крепится к основанию блока
гайкой и двумя болтами с
шайбами.
Пружинная опора с
повышенной нагрузочной
способностью
Нагрузка воспринимается всей
поверхностью опоры. Болты
крепления не нагружены.
Рис. 5
6.3 ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
Монтаж гидравлической системы должен соответствовать требованиям местных и общегосударственных
стандартов.
При самостоятельном проектировании гидросистемы придерживайтесь следующих рекомендаций (см. чертежи в
данном Руководстве).
Для исключения передачи вибрации при работе установки, а также для компенсации температурных изменений
длины, подключение трубопроводов к установке следует выполнять при помощи гибких соединителей (также и для
подключения
циркуляционных насосов).
В гидросистеме должны присутствовать следующие элементы:
- Отключающие/регулирующие вентили, термометры или карманы для термодатчиков на линиях входа и выхода
воды (при отсутствии штатных), манометры или точки подключения, необходимые при проведении сервисных
работ.
- Разборный сетчатый фильтр с размером ячейки не более 1 мм, установленный на входе в блок, для защиты
теплообменника от загрязнения.
- Продувочные вентили, устанавливаемые на самой верхней точке гидросистемы и служащие для удаления
воздуха из нее.
- Расширительное устройство с функций "подкачки" контура, компенсатор теплового расширения воды и система
для заполнения контура водой.
- Разгрузочный вентиль и, при необходимости, дренажная емкость для опорожнения контура при проведении
обслуживания и при сезонных остановках.
Рекомендуется также установить предохранительный клапан для защиты гидросистемы от
разрыва при возникновении опасной ситуации (например, при пожаре).
Сечение отводящей трубы должно быть не менее проходного сечения клапана.
Труба должна быть направлена в сторону от возможного места нахождения людей.
