![Carrier 42CXH028 [3/15] Размеры](/img/pdf.png)

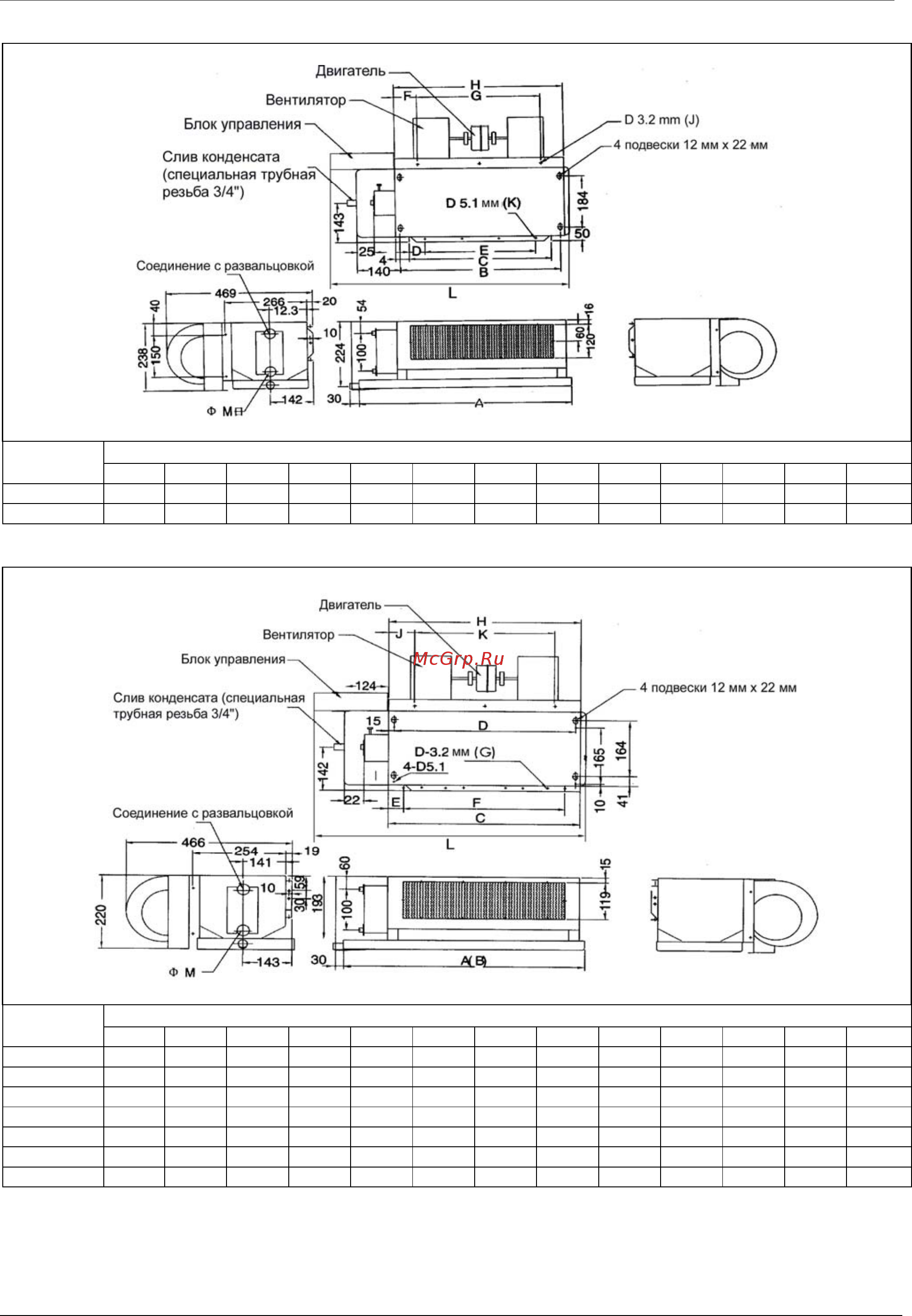

Carrier 42CXH028 [3/15] Размеры
![Carrier 42CXH028 [3/15] Размеры](/views2/1427862/page3/bg3.png)
42CXH
3
Размеры
Размеры Модель
A В С D E F G H J К M N L
U 028 1328 1158 1106 73 950 94 1000 1188 16 20 1/4
″
5/8
″
1413
U 048 1769 1599 1547 53.5 1440 114.5 1400 1529 20 28 3/8
″
3/4
″
1854
Размеры Модель
A В С D E F G H J К M N L
009 690 770 550 520 35 480 10 550 72 400 1/4
″
3/8
″
775
012 770 890 630 600 75 480 12 630 112 400 1/4
″
1/2
″
855
018 970 1090 830 800 75 720 12 830 112 600 1/4
″
5/8
″
1055
024 970 1090 830 800 75 720 12 830 112 600 1/4
″
5/8
″
1055
028 1410 1530 1270 1240 95 1080 26 1270 32 1200 1/4
″
5/8
″
1495
U 036 1530 1770 1390 1360 95 1200 28 1390 92 1200 3/8
″
3/4
″
1615
U 052 1770 2010 1630 1600 95 1440 32 1630 112 1400 3/8
″
3/4
″
1855
Содержание
- Важная информация при соединении внутреннего блока с наружным блоком необходимо произвести перечисленные ниже работы по конфигурированию и подключению в соответствии с конструкцией наружного блока электрические соединения определение типоразмера проводов конфигурирование системы процедура испытаний меры предосторожности в связи с наличием в системе кондиционирования воздуха компонентов работающих под давлением и электрических компонентов выполнение работ по установке и эксплуатации системы может оказаться опасным работы по установке ремонту и техническому обслуживанию кондиционера могут производить только имеющие специальную подготовку специалисты некоторые простые работы по техническому обслуживанию например очистка теплообменников и фильтров и замена фильтра могут выполнять рабочие не прошедшие специального обучения остальные работы должны выполняться профессионалами при работе с системой кондиционирования воздуха необходимо выполнять все предупреждения и указания помещенные на табли 2
- Меры предосторожности 2
- Подключается к наружному блоку со спиральным компрессором 2
- Примечание внутренний блок с 2
- Размеры 3
- Размеры модель 3
- Площадь необходимая для эксплуатации блока и установка 4
- Место установки 5
- Подготовка к установке 5
- Установка 5
- Трубопроводы циркуляции холодильного агента 6
- Внутренний блок с отметкой 7
- Номинальное напряжение питания наружного блока однофазное напряжение 220 в 50 гц 7
- Номинальное напряжение питания наружного блока трехфазное напряжение 380 в 50 гц 7
- Подключается к наружному блоку со спиральным компрессором таблица 3 эксплуатационные ограничения 7
- Примечания 1 устройства поставляемые по специальному заказу требуется прокладка отдельных проводов от источника питания см схемы электрических соединений 2 электропитание наружного блока от внутренних блоков 018 052 не предусмотрено 7
- Таблица 2 электрические данные 7
- Электрические данные и эксплуатационные ограничения 7
- Электрические соединения 8
- Схемы электрических соединений 9
- Электрические соединения 9
- Электрические соединения 10
- Электрические соединения 11
- Электрические соединения 12
- Ввод в эксплуатацию и техническое обслуживание 13
- Аварийные коды поиск и устранение неисправностей и заключительные рекомендации 14
