14
ИЗОЛЯЦИЯ всасывающего трубопровода – установите пористый теплоизолирующий материал для труб
на трубопровод всасывания между штуцером теплообменником испарителя и сервисным клапаном
всасывания блока AU38.
БАЙПАС ГОРЯЧЕГО ГАЗА – Перепуск горячего газа, если он применяется, должен иметь вход до
испарителя (если перепускная труба обходит также и испаритель, это может привести к накоплению
масла в контуре
испарителя при небольшой нагрузке и впоследствии к образованию перемежающегося
потока масла и хладагента при повышении нагрузки на испаритель). Модели 38AU не имеют штуцер для
подключения байпасной трубы горячего газа; необходимо самостоятельно приобрести и установить
тройник в нагнетательную линию компрессора. Проложите трубу наружным диаметром ½ дюйма между
наружным блоком и входом теплообменника испарителя.
Установите дополнительный боковой штуцер
на испаритель между расширительным клапаном и распределителем (соблюдайте инструкцию,
прилагающуюся к штуцеру). Установите изоляцию на трубку горячего газа.
38AUD: как правило, применяется одна система байпаса горячего газа на двухконтурном блоке.
Подсоедините систему байпаса горячего газа к контуру А (Первым включился – последним выключился,
подключен к нижнему контуру змеевика
испарителя).
СОЕДИНЕНИЕ ТРУБ 38AUD – Два контура блока 38AUD обозначаются «контур А» и «контур В». Контур
А контролируется контактом термостата Y1 (или ТС1); этот контур включается первым, а отключается
последним. Контур В контролируется контактом термостата Y2 (или ТС2); этот контур всегда
«запаздывает».
Расположение сервисных клапанов контуров А и В, а также подключение труб показано на
рисунке 5.
Контур А находится в правой части отделения сервисных клапанов, контур В – в левой.

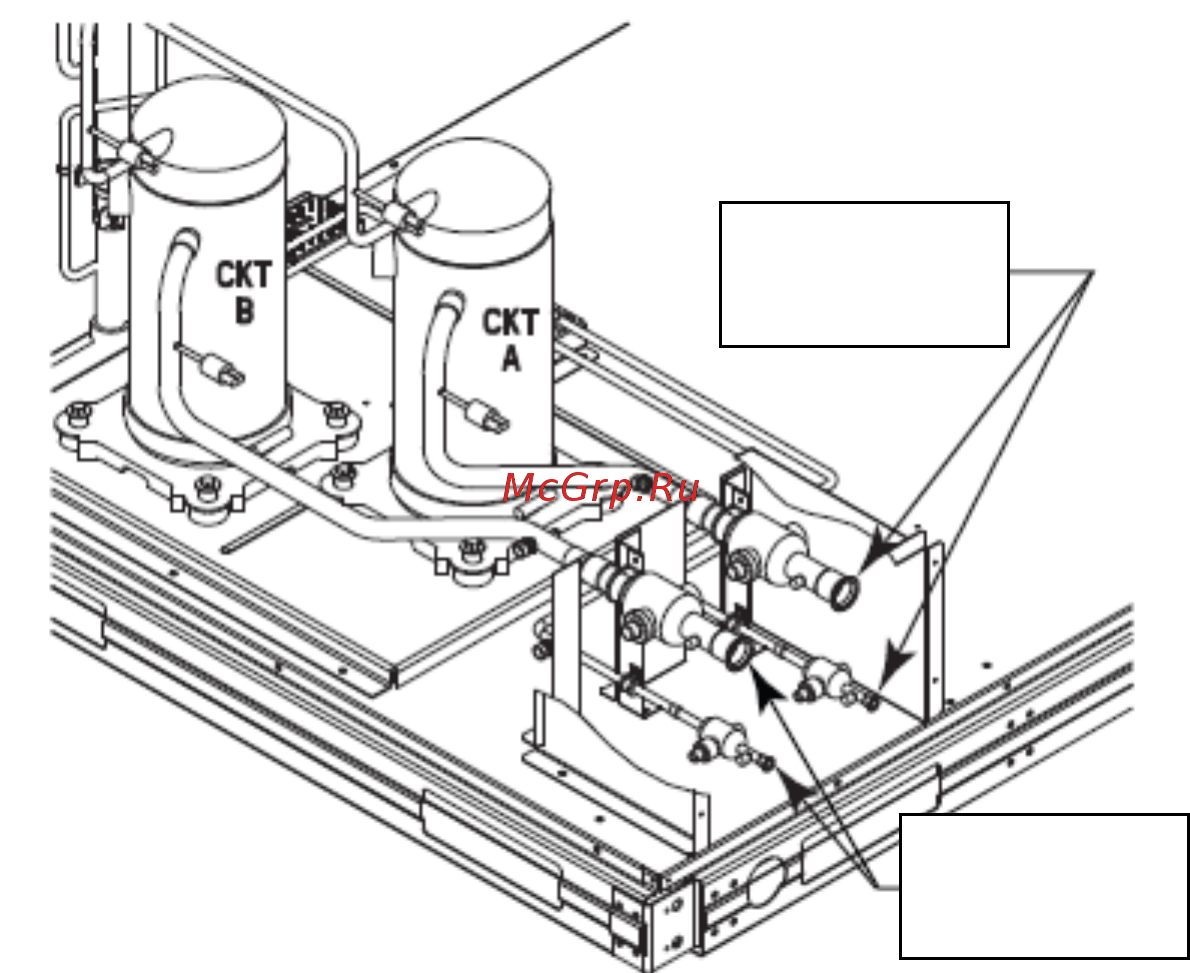

Рисунок 5. Расположение сервисных клапанов блока 38AUD
Если к блоку 38AUD присоединяется единый теплообменник испарителя с двумя раздельными
контурами, нижний контур теплообменника следует подключать к контуру А блока 38AUD, чтобы нижний
сегмент контура испарителя включался в работу первым, а выходил из нее последним (во избежание
повторного испарения конденсата на сухих сегментах нижнего контура
змеевика).
Тщательно спланируйте длины труб контуров А и В, разметьте каждый участок трассы и постоянно
контролируйте сборку трубопроводов во избежание ошибок.
Подключение блока 38AUD в качестве одноконтурной / тандемной системы невозможно.
Подключение 40RU к 38AUD – Фанкойл (вентиляторный доводчик) 40RU типоразмером 12, 14 и 16 – это
блок с разделенными контурами змеевика; его контуры также обозначаются А и В, см. рис
. 6. Обратите
внимание, что нижние сегменты змеевика меняются при изменении конструкции 40RU. В вертикальной
конструкции нижним сегментом змеевика 40RU является сегмент В; его следует подключать к контуру А
блока 38AUD. В горизонтальной конструкции нижним сегментом змеевика 40RU является сегмент А; его
следует подключать к контуру А блока 38AUD.
штуцеры
контура А
штуцеры
контура B
