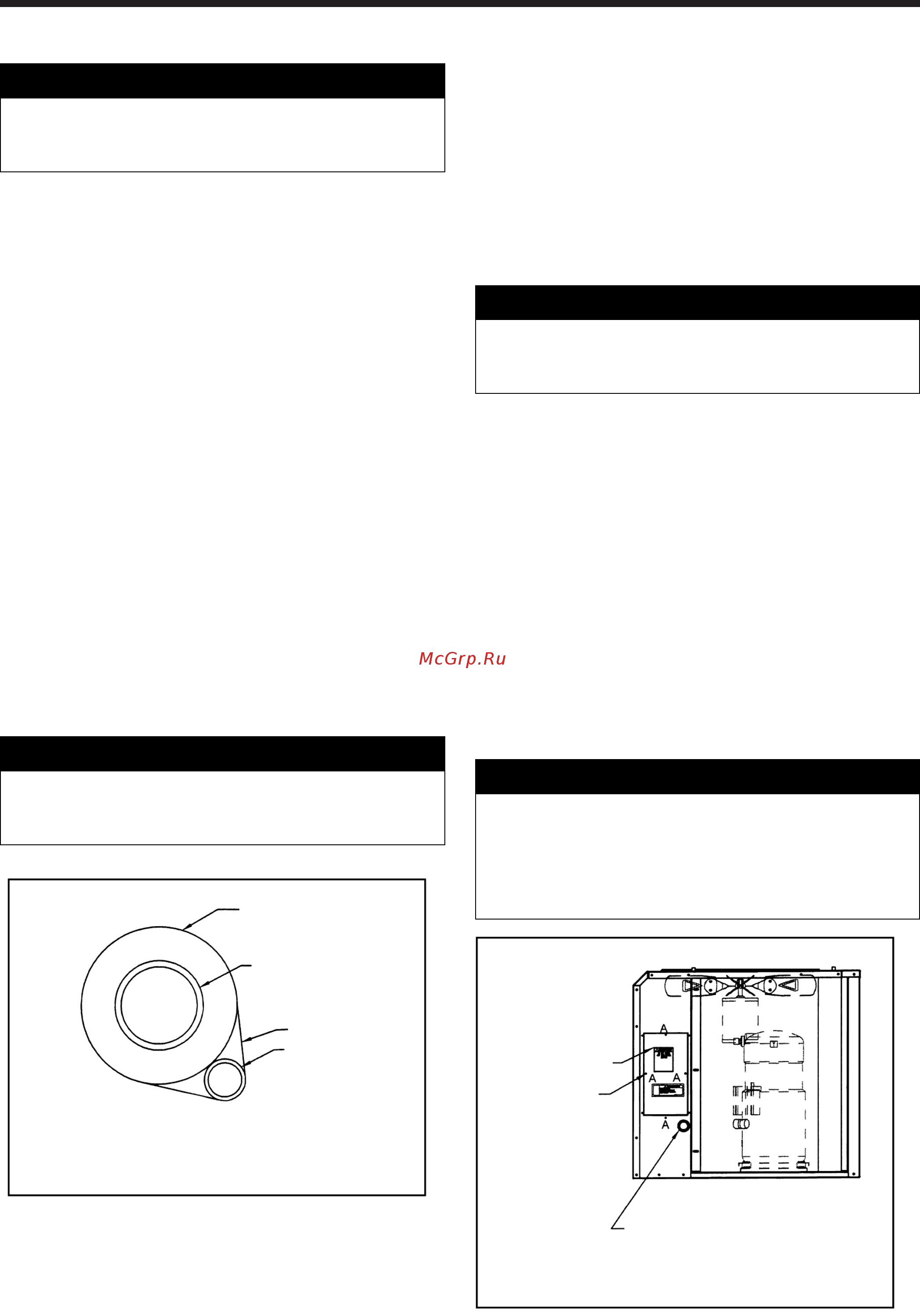

Подключение трубопровода Удаление примесей вакуумирование Перед заправкой холодильного контура фреоном нужно полностью удалить неконденсирующиеся примеси и влагу из системы Для этого выполняется глубокое вакуумирование системы Внимание Если Вы измените конструкцию холодильной системы внутри компрессорно конденсаторного блока то Carrier прекращает действие своих гарантийных обязательств 1 Агрегат предварительно заправлен фреоном П22 на заводе изготовителе Не открывайте клапан Шредера Вам понадобится вакуумный насос создающий вакуум до 1000 микрон и оснащенный вакуумным манометром Глубокое вакуумирование гарантирует что в системе не осталось ни влаги ни воздуха 2 Пайкой трубопровода должны заниматься опытные квалифицированные специалисты Вакуумирование холодильного контура производится одновременно через линии высокого и низкого давления 3 Соедините трубами внутренний и внешний блоки кондиционера Перед пайкой оберните патрубки блока мокрой тканью чтобы панели и внутренняя изоляция агрегата не перегрелись Заполните трубы азотом или другим инертным газом перед пайкой чтобы на них не образовался оксид меди только Внимание Не включайте электропитание кондиционера и не используйте мегаомметр пока система вакуумирована и не заполнена хладагентом 4 После окончания пайки холодильного контура нужно проверить его герметичность методом измерения давления используя фреон П22 под давлением около 170 кПа дополненный азотом до общего давления не более 1690 кПа 5 Электрическое подключение Компрессорно конденсаторный блок поставляется с клеммной коробкой рассчитанной на напряжение питания указанной в таблице технических характеристик и на самом агрегате Рядом с агрегатом в удобном но недоступном для детей месте нужно установить общий выключатель питания Искать места утечки хладагента рекомендуется электронным течеискателем но можно использовать и мыльный раствор образование пузырьков указывает на место утечки На время обслуживания и ремонта кондиционера нужно заблокировать выключатель питания в разомкнутом положении чтобы кто нибудь случайно не включил питание агрегата Фильтр осушитель Фильтр осушитель надо приобрести отдельно и устано вить в кондиционер во время монтажа Если холодильный контур вакуумируется в процессе обслуживания рекомендуется заменить фильтр осушитель Резиновая втулка на боковой панели блока служит для пропускания проводов к клеммной коробке Чтобы подключить провода откройте крышку клеммной коробки рис 10 Блок обязательно должен быть заземлен Внимание Внимание Если фильтр осушитель не установлен перед запуском кондиционера то Carrier прекращает действие своих гарантийных обязательств Подключение кондиционера к линии электроснабжения с неподходящими параметрами опасно и влечет за собой прекращение гарантийных обязательств Carrier Не подключайте кондиционер если напряжение в электросети колеблется выходя за допустимые пределы см таблицу 1 Крышка клеммной коробки Винты ЕЕ шл Резиновая втулка для сигнальных проводов Теплоизоляция труб Линию всасывания нужно теплоизолировать подходящим материалом резиной с закрытыми порами Слой теплоизоляции должен составлять не менее 10 мм рис 9 Рис 10 Электрическое подключение компрессорно конденсаторного блока 6 На схеме А винты крепящие крышку клеммной коробки
