Подключение внешних устройств

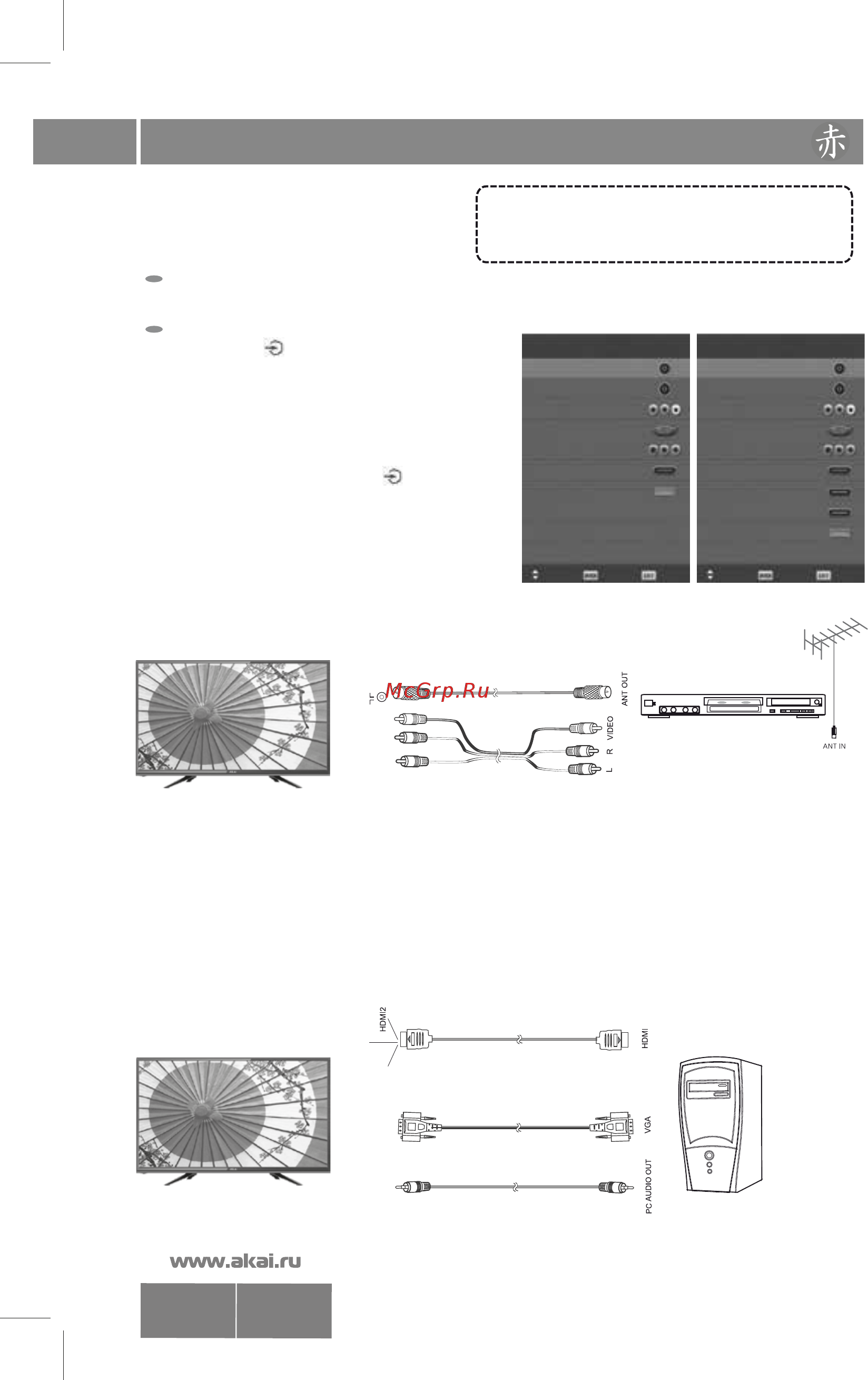

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Для подключения внешнего устройства
через низкочастотный вход:
Соедините выходы внешнего устройства с
аудио/видео входами телевизора специальным ка-
белем (не входит в комплект поставки телевизора).
Нажмите кнопку SOURCE на ПДУ или кратко-
временно кнопку на панели телевизора для вы-
зова на экран меню режимов AV. Нажмите кнопку
▼▲ на ПДУ или кнопку «+» (или «-») на панели те-
левизора для выбора нового источника из списка.
Перед подключением ознакомьтесь с руководством
по эксплуатации подсоединяемого оборудования.
Для воспроизведения сигнала от внешнего устрой-
ства, правильно выберите соответствующие аудио,
видео входы.
Подключение видеомагнитофона и видеоплеера
Внимание!
Прежде чем подключить какое - либо
внешнее устройство к телевизору,
отключите оба устройства от сети.
Подключение компьютера
Компьютер
Видеомагнитофон
Видеоплеер
Для подтверждения нажмите кнопку OK на ПДУ.
Для возврата в режим просмотра телевизионных
станций повторно нажмите на кнопку SOURCE на
VGA(PC) PC Audio In
ANT(T/T2)
AV IN
VIDEO L R
аудио-видеокабель
Выполните следующие действия:
1. Подключите антенну к видеомагнитофону
(ANT IN). Подсоедините антенный кабель к
антенному разъему телевизора DVB-T/T2
Настройтесь на выходной канал видеомаг-
нитофона, пользуясь указаниями раздела
“Ручная настройка”. Выберите номер кана-
ла, выделенный Вами для выходного сигна-
ла от видеомагнитофона, на экране теле-
визора появится изображение с видеомагни-
тофона.
2. Подключая внешнее устройство ко входу
AV IN телевизора используйте аудио-видео-
кабель (в комплект поставки не входит).
(ANT(T/T2) и видеомагнитофона (ANT OUT).
ПДУ или кратковременно кнопку на панели те-
левизора, выберите АТV, подтвердите свой выбор
кнопкой OK на ПДУ.
антенный кабель
LEA-24D98M LEA-32D98M LEA-40D98M
Двигать Выбор Выход
ВХОДНОЙ ИСТОЧНИК
Мультимедиа
HDMI 1
HDMI 2
ATV
AV
Component
DTV
PC
HDMI 3
Двигать Выбор Выход
ВХОДНОЙ ИСТОЧНИК
Мультимедиа
HDMI
ATV
AV
Component
DTV
PC
модель LEA-24D98M модели LEA-32D98M,
LEA-40D98M
DVB-T/T2
HDMI3
HDMI1(ARC)
