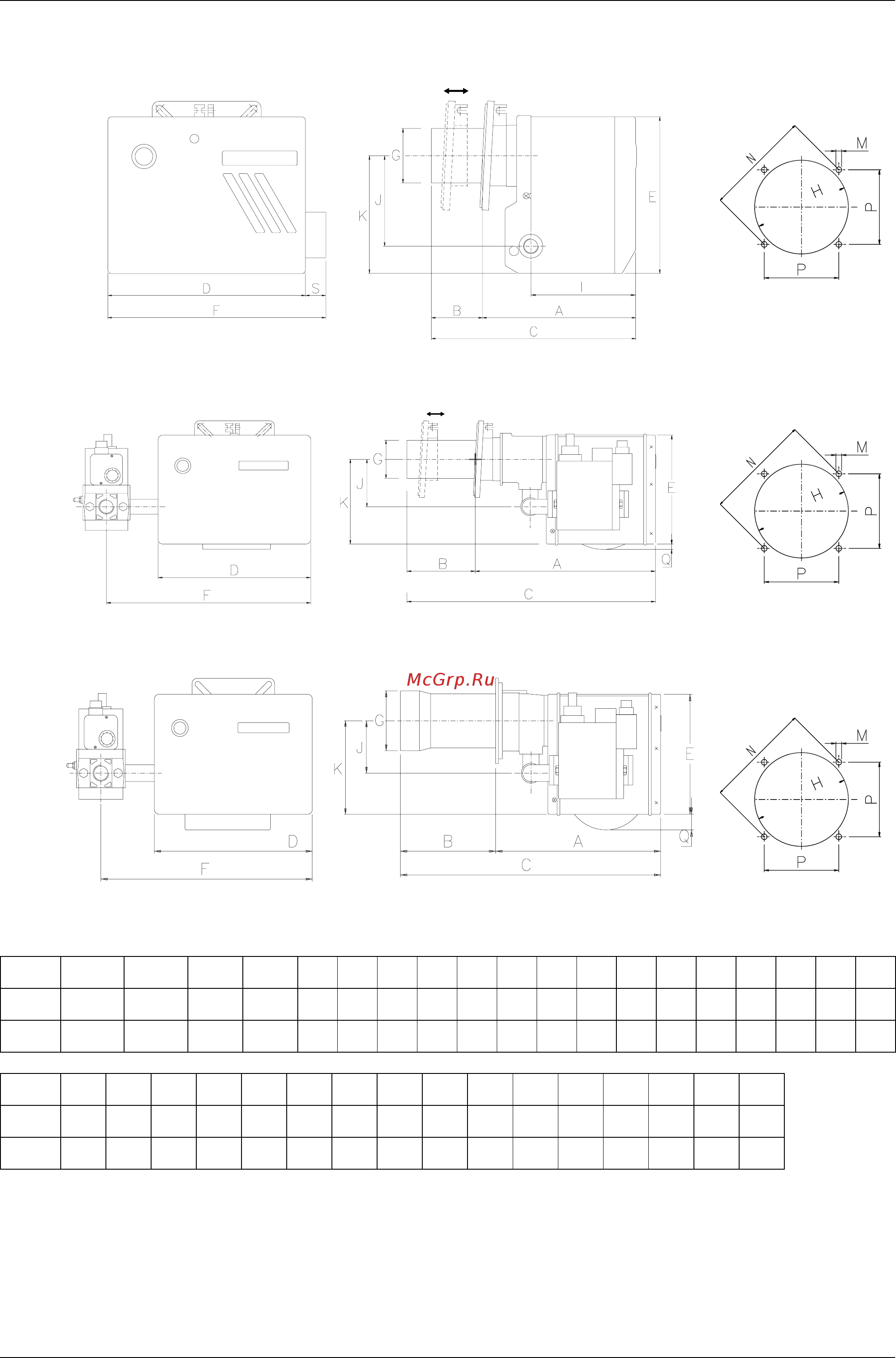

ГАБАРИТНЫЕ РАЗМЕРЫ

Рис. 1a

Рис. 1b

Рис. 1c

S10 - S18

AALBBLCCLDEFGKJIHSPMNQ

SS3 225÷300 225÷375 75÷0 150÷0 300 375 290 420 320 80 175 135 155 90 30 110 M8 155.5 -

SS5 325÷405 325÷505 80÷0 180÷0 410 510 310 420 395 80 180 85 - 90 - 110 M8 155.5 7

ABBLCCLDEFGKJHPMNQ

SS10 355 180 275 535 630 340 255 455 108 200 110 125 120 M8 169.7 30

SS18 355 205 300 560 655 340 255 455 126 200 110 132 120 M8 169.7 30
