CIB Unigas URB30-G [11/28] Диапазон регулирования давления

ВНИМАНИЕ: снятие 4 винтов BS ведёт к выходу из строя регулятора!

Диапазон регулирования давления

Диапазон регулирования давления, перед клапанной группой меняется, в зависимости от типа пружины, входящей в комплект

клапанной группы.

После монтажа газовой рампы выполнить электрические подсоединения ее компонентов: клапанной группы, реле давления и

блока контроля герметичности.

Рис. 2

Рис. 3 Рис. 4

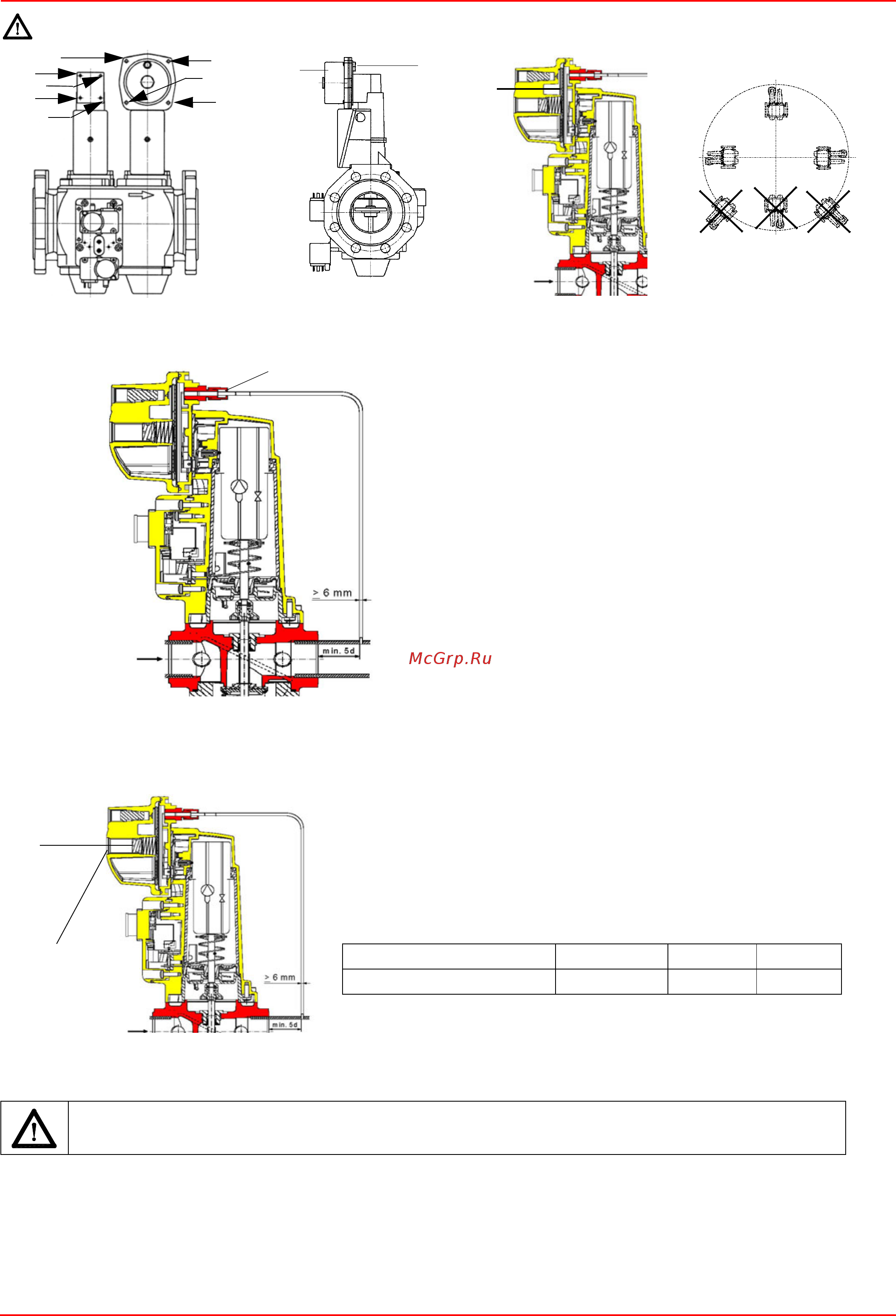

ПОЗИЦИИ ПРИ МОНТАЖЕ SIE-

MENS VGD..

Рис. 5

Рис. 6

Исполнительный механизм "SKP"

ВНИМАНИЕ: после монтажа газовой рампы согласно схеме

на Рис. 1, необходимо провести тестирование

на герметичность газового контура, согласно требований действующих нормативов.

SKP1. SKP2.

7631z05/0101

Обозначения

1 пружина

2 заглушка

Гpуппа газовых клапанов SIEMENS VGD с исполнительныx

механизом "SKP":

Диапазон работы (мбар) 0 - 22 15 - 120 100 - 250

Цвет пружины нейтральный желтый красный
