C.I.B. UNIGAS - M039136NC
11
ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ.

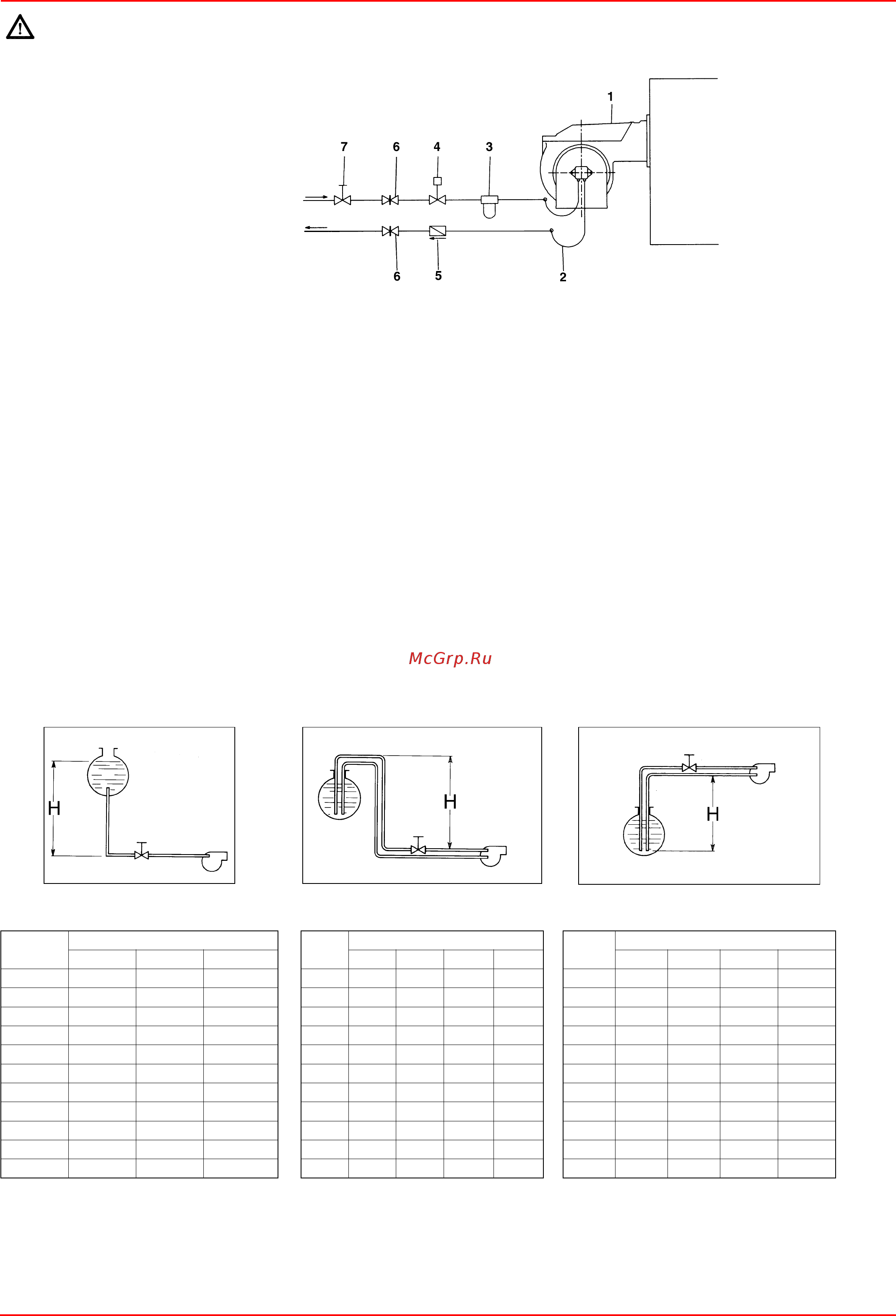

Определение диаметра трубопроводов дизельного топлива
L= Максимальная длина трубопровода, в зависимости от его диаметра и расположения цистерны.
Рис. 7 - Двухтрубная система
В комплекте поставки предусмотрены фильтр и топливные шланги, вся часть оборудования, которая должна
устанавливаться перед фильтром и за шлангом обратного хода топлива, должна обеспечиваться потребителем. Для
подсоединения топливных шлангов прочитать соответствующий параграф.
Описание
1 Горелка
2 Гибкие шланги (в комплекте)
3 То
пливный фильтр (в комплекте)
4 Автоматическое отсечное устройство (*)
5 Обратный клапан (*)
6 Затвор
7 Затвор быстрого закрытия (вне помещения, где находятся
топливный резервуар и котёл)
(*) Требуется в Италии, только в системах с
гравитационной, сифонной или
принудительной подачей. Если установленное
устройство является электроклапаном,
установите таймер для задержки его закрытия.
Прямое подсоединение устройства
автоматического отсечения топлива (4), без
та
ймер
а, может вывести насос из строя.
Гравитационная система подачи
топлива (однотрубная)
Сифонная система подачи
топлива
Двухтрубная система подачи
топлива
Tab. 1 Tab. 2 Tab. 3
H
(m)
L (m)
H
(m)
L (m)
H
(m)
L (m)
Ø 6 Ø 8 Ø 10 Ø 6 Ø 8 Ø 10 Ø 12 Ø 6 Ø 8 Ø 10 Ø 12
0 41 100 100 0 19 77 100 100 0 18 73 100 100
0.5 70 100 100 1 24 90 100 100 0.5 15 66 100 100
1 100 100 100 2 30 100 100 100 1 13 59 100 100
1.5 100 100 100 3 34 100 100 100 1.5 10 52 100 100
2 100 100 100 4 39 100 100 100 2 7 44 100 100
2.5 100 100 100 5 44 100 100 100 2.5 5 44 100 100
3 100 100 100 6 48 100 100 100 2.5 - 37 100 100
3.5 100 100 100 7 52 100 100 100 3 - 30 85 100
4 100 100 100 8 56 100 100 100 3.5 - 23 68 100
4.5 100 100 100 9 55 100 100 100 4 - - - 100
5 100 100 100 10 51 100 100 100 4.5 - - - -
От топливного резервуара
К топливному резервуару
