C.I.B. UNIGAS - M039136NC
22

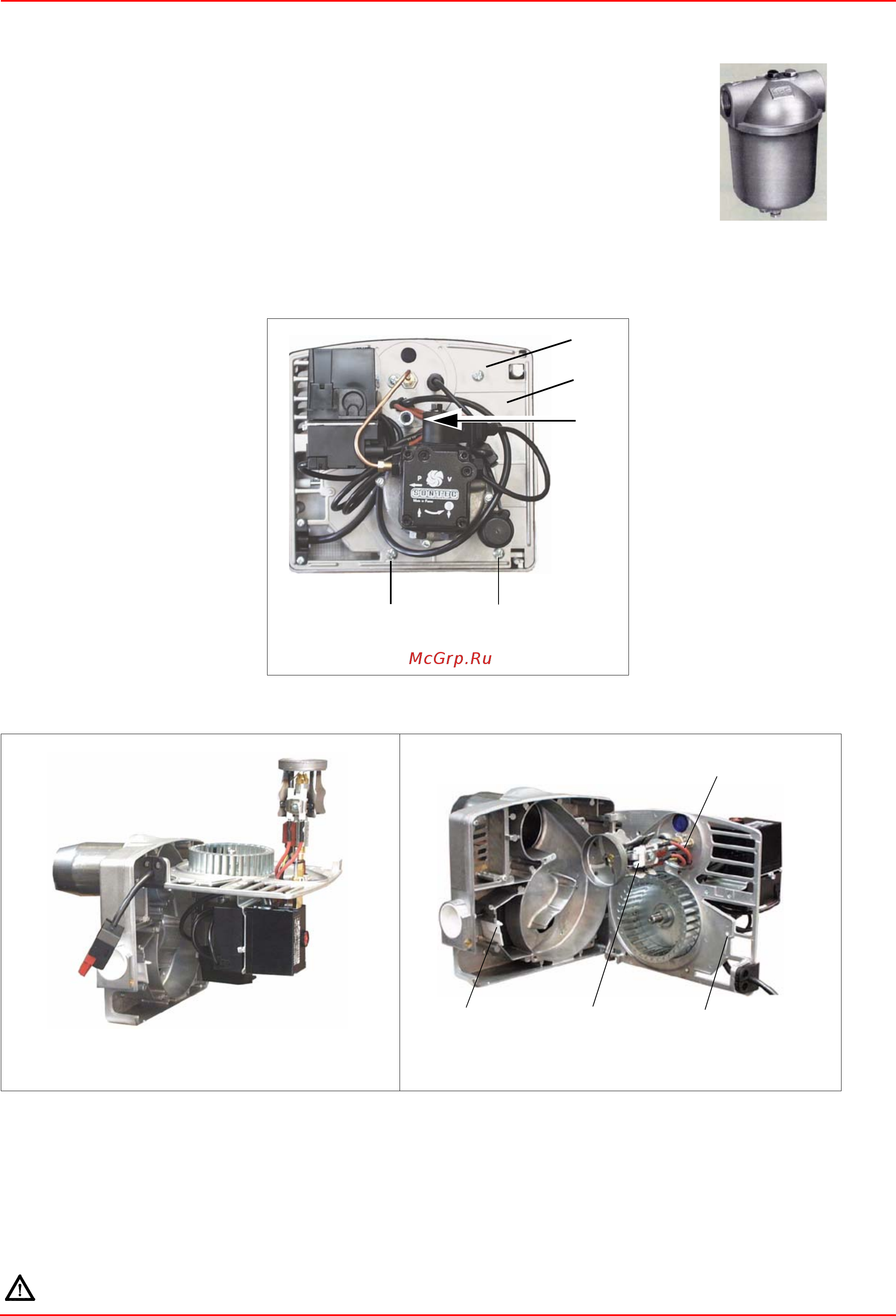

Снятие компонентной плиты горелки - снятие головы сгорания - чистка электродов и форсунки
Перед началом операций техобслуживания снять компонентную плиту горелки P, открутив 3 винта V1, V2, V3 и стопорный
штифт F.
1 Зацепить плиту одним из способов, показанных на Рис. 22 и Рис. 23 для облегчения операций техобслуживания.
2 После снятия компонентной плиты можно снять голову сгорания следующим образом:
Ïрежде чем приступать к демонтажу форсунки и электродов, отсоединить кабели CV (Рис. 21), снять р
азмеры, указанные на
Рис. 22.
и записать в таблице Таб. 6.
3d отсоединить кабели СV; открутить крепежные гайки и вынуть голову сгорания из гнезда;
4 отрегулировать электроды; для того, чтобы их заменить, при необходимости, отвинтить крепежный винт электродов;
5 почистить голову сгорания и вентилятор методом всасывания грязи, для удаления жестких отложений использовать
металлическую щетку.
6 выполн
ить повторный монтаж
горелки, выполняя все действия в обратном порядке, уделяя внимание положению
электродов (см. следующий параграф)
При снятии форсунки обязательно использовать два ключа, как показано на Рис. 22, во избежание повреждения
Обслуживание дизельного фильтра
Для того, чтобы выполнить обслуживание топливного фильтра, действовать следующим
образом:
1 отсечь интересующий тракт;
2 открутить корпус фильтра;
3 снять фильтрующий катридж и промыть его бензином, при необходимости - заменить его;
проверить прокладки и, при необходимости - заменить их тоже;
4 установить корпус на место и ввести в действие линию.
Рис. 21
Рис. 22
Рис. 23
F
C
V3
V2
V1
E
CV
P
B
