C.I.B. UNIGAS - M039122NC
15

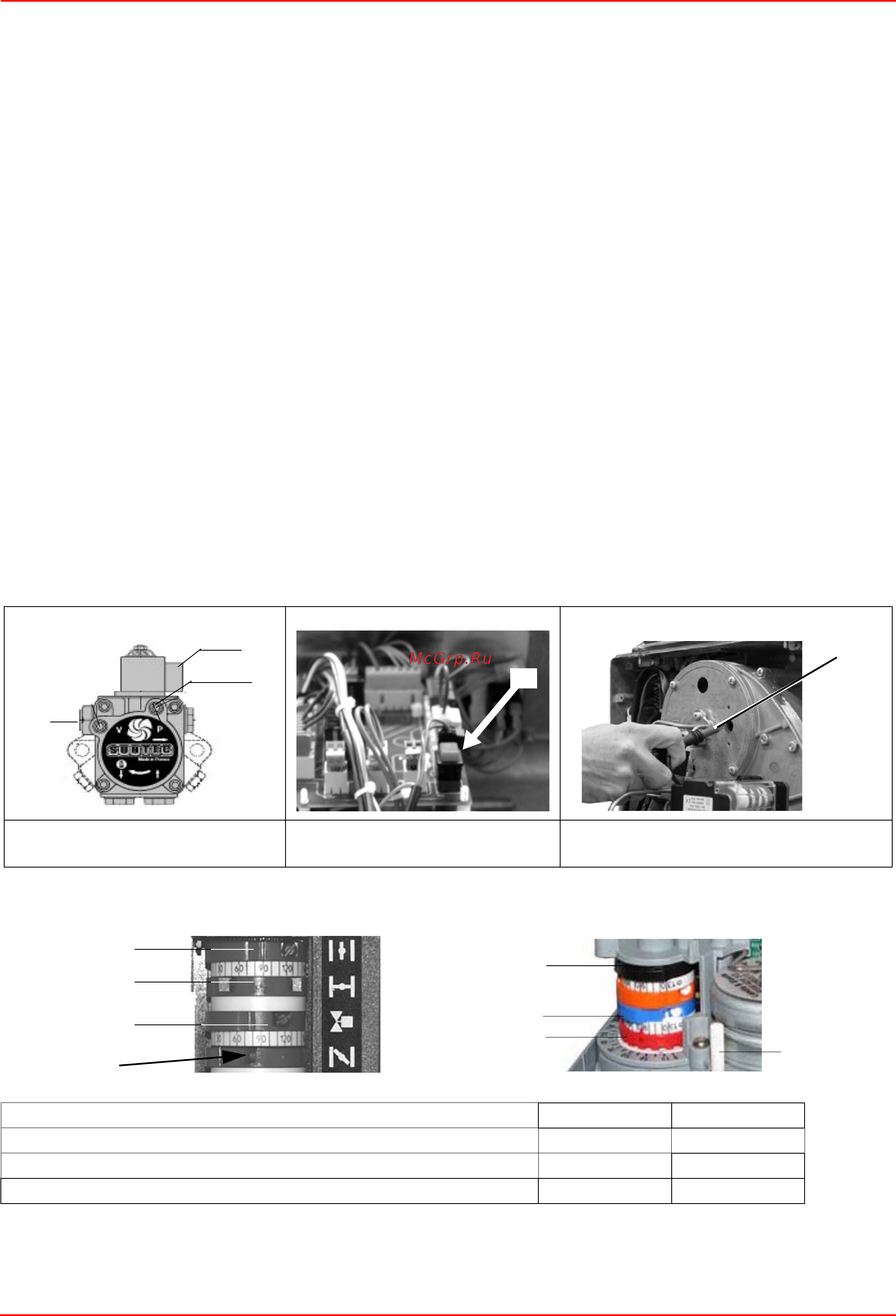

Ввод в действие насоса и регулировка горелки в случае двухступенчатых горелок
Прежде чем перейти к регулировкам, необходимо ввести в действие насос, действуя, как описано ниже:
1 снять крышку горелки;
2 вынуть соединительный разъем катушки В на насосе (Рис. 16), во избежание нежелательногопопадания дизельного
топлива в камеру сгорания;
3 запустить горелку с помощью выключателя, находящейся на контрольной панели (переключить на ON - Рис. 20) и серию
термостатов/реле дав
ления;
4 выну
ть фоторезистор FR (Рис. 18) и осветить его;
5 выпустить воздух через штуцер манометра M насоса, расслабив слегка заглушку, но не снимая ее (Рис. 20).
6 Отключить горелку;
7 Вставит обратно на свое место фоторезистор;
8 заново подсоединить катушку В к насосу (Рис. 16);
9 включить горелку; если горелка будет блокироваться, нажать на кнопку разблокировки, распо
ложенную в верхней части
горелк
и и повторить операцию.
10 ;когда появится пламя, нажать на кнопку P1 (Рис. 17) на несколько секунд, для заполнения трубки второго сопла
ПРИМЕЧАНИЕ: Расход дизельного топлива зависит от типа выбранной форсунки. Регулировка расхода воздуха
осуществляется за счет воздействия на кулачки сервопривода воздушной заслонки (см. нижеследующее фото)
11 Кулачок, который управляет ра
зрешительным сигналом на открытие топливного клапана II –ой ступени (клапан EVG2),
должен быть отрегулирован на промежуточное положение между двумя остальными кулачками
12 вывести горелку в режим большого пламени с помощью термостата ТАВ (если термостат ТАВ отсутствует, соединить с
помощью перемычки клеммы Т6 и Т8 на соединительном разъеме (стр.9)
13 воздействуя на соответствующий кулачок, отрегулировать ра
сход воздуха в ре
жиме большого пламени , таким образом,
чтобы получить оптимальные параметры горения
14 Затем, вывести горелку в режим малого пламени с помощью термостата TAB (или же разомкнуть перемычку между
клеммами T6 и T8);
15 воздействуя на соответствующий кулачок, отрегулировать расход воздуха в режиме малого пламени, fino ad таким
образом, чтобы получить оптимальные параметры горения
16 Установить на мест
о крышку сервопривода и затем кожух горелки.
Для настройки обратиться к таблице Таб. соответствия, касающуюся функций кулачков.
.Примечание: для смещения кулачков сервоприводов воспользоваться:
z Berger STA12:
На сервоприводе не предусматривается ручной орган управления воздушной заслонкой.
Регулирование кулачков производится
с помощью отвертки, за счет воздействия на винт VS, расположенный внутри кулачка
.
z Siemens SQN72: в комплекте имеется ключик для кулачков I и IV, на остальных кулачках - регулировочный винт. На сервоприводах
Siemens предусмотрена возможность настройки АВТ/РУЧ (AUTO/MAN - см. фото)
Suntec AL
Рис. 16
Рис. 17 - Кнопка подключения второго
сопла на двухступенчатых горелках
Рис. 18
Berger STA4.5 Siemens SQN72
BERGER STA Siemens SQN72
Кулачок регулирования воздуха на большом пламени I
I (красный)
Кулачок регулирования воздуха на малом пламени - паузе - розжиге II
II (синий)
Вспомогательный кулачок для открытия 2-го топливного клапана III
IV (черный)
M
VR
B
P1
FR
I
II
III
VS
IV
II
I
AUTO/MAN
