Технические характеристики
Напряжение переменного тока 230 В +10 % / -15 % переменного тока
120 В +10 % / -15 %
Частота 50...60 Гц ±6 %
Внешний плавкий предохранитель (Si) 6.3 A (медленное плавление)
Потребляемая мощность 12 ВА
Монтажное положение любое
Масса ок. 200 г
Класс защиты IP 40
Максимально допустимая длина кабелей, макс. 3 м
емкость линии 100 пФ/м
Длина кабеля детектора 10 м, отдельная прокладка
Дистанционная разблокировка 20 м, отдельная прокладка
LMO14 LMO24 LMO44
Клемма 1 5 A 5 A 5A
Клеммы 3 и 8 3 A 5 A 5A
Клеммы 4, 5 и 10 1 A 1 A 1A
Клемма 6 1 A 1 A 2A
Ко
нтрол
ь пламени при помощи QRB и QRC
QRB QRC
Мин. необходимая сила тока улавливания (с пламенем)
45 мкА 70 мкА
Мин. необходимая сила тока улавливания (без пламени)
5.5 мкА 5.5 мкА
Максимально возможная сила тока )
100 мкА 100 мкА

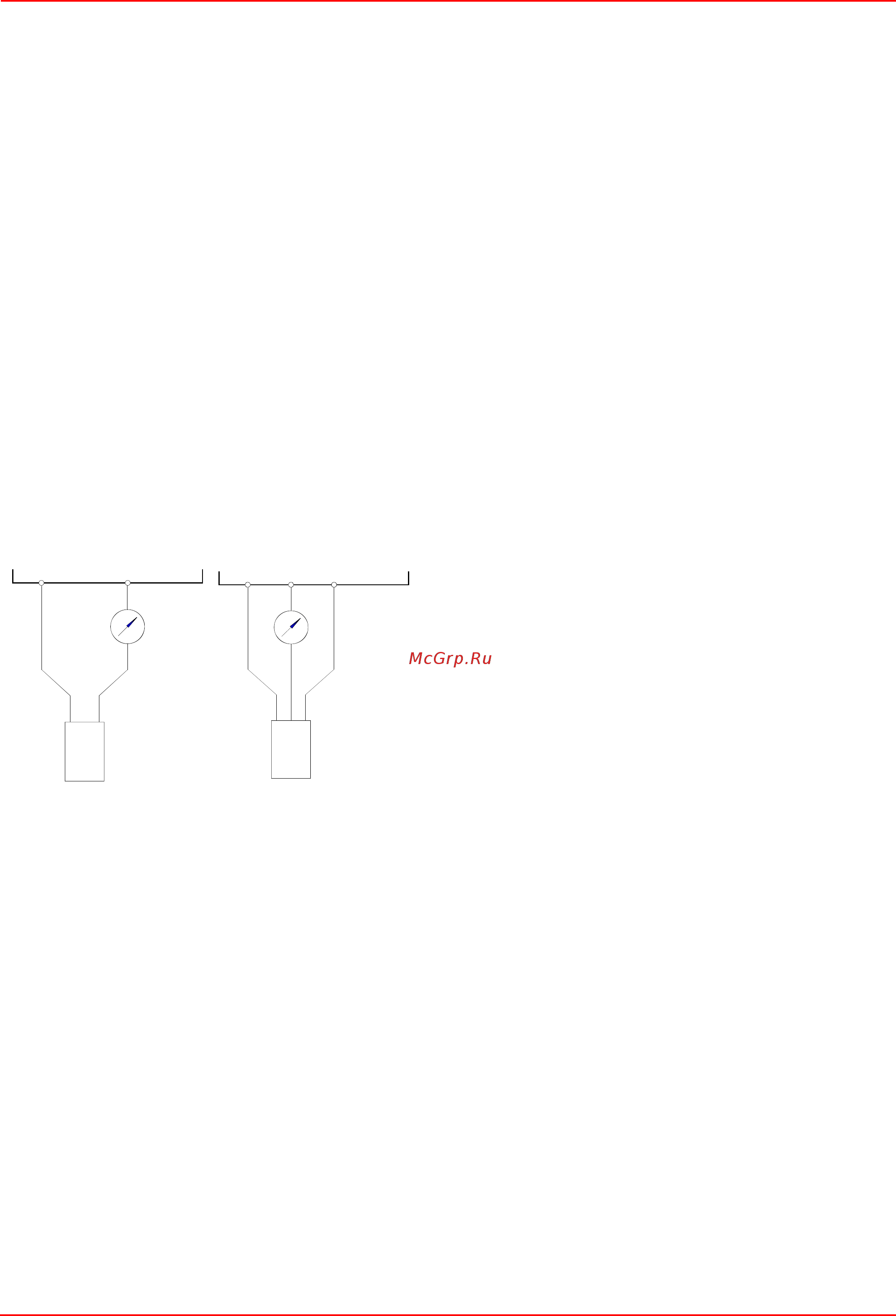

Цепь измерения тока обнаружения
Условные обозначения
µA Микроамперметр постоянного тока с внутренним резистором 5
кВт макс.
bl Синий
sw Черный
br Коричневый
12
11
LMO...
bl
µA DC
+
QRB...
7130v01/0700
sw
1211
LMO...
1
sw
bl
br
µA DC
+
QRC1...
7130v02/0700
