CIB Unigas Novanta RG92 G-.MD.S.RU.A.EA [34/48] Проверка тока улавливания пламени
![CIB Unigas Novanta RG92 G-.MD.S.RU.A.EA [34/48] Проверка тока улавливания пламени](/views2/1430061/page34/bg22.png)
34
Проверка тока улавливания пламени

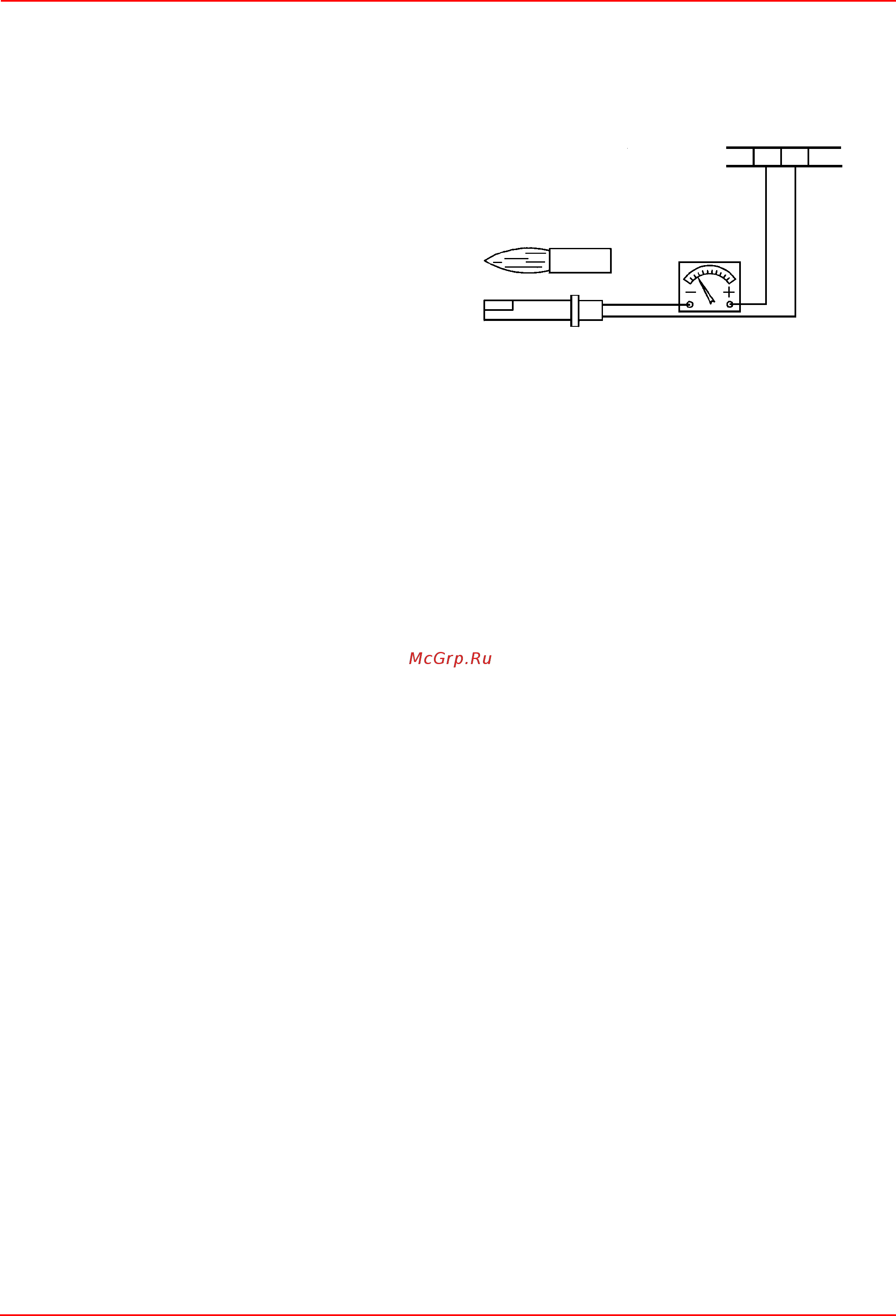

Для того, чтобы замерить контрольный сигнал, действовать согласно схеме на Рис. 30. Если сигнал не соответствует
указанным параметрам, проверить электрические контакты, чистоту головки сгорания, положение фоторезистора и, при
необходимости, заменить его.
Сезонная остановка
Для того, чтобы отключить горелку на летний период, действовать следующим образом:
1 перевести главный выключатель в положение OFF (отключено)
2 отсоединить линию электрического питания
3 перекрыть кран подачи топлива на распределительной линии
Утилизация горелки
В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации
материалов.
серия 9x: LMO
серия 5xx: LAL25
Минимальная интенсивность тока с пламенем
LMO: 45µA
LAL25: 8µA
Максимальная интенсивность тока без пламени:
LMO: 5.5µA
LAL25: 0.8µA
Максимально возможная интенсивность тока с пламенем:
LMO: 100µA
LAL25: 30µA
Рис. 30
КЛЕММНИК MC
34 35
ШКАЛА µA DC
