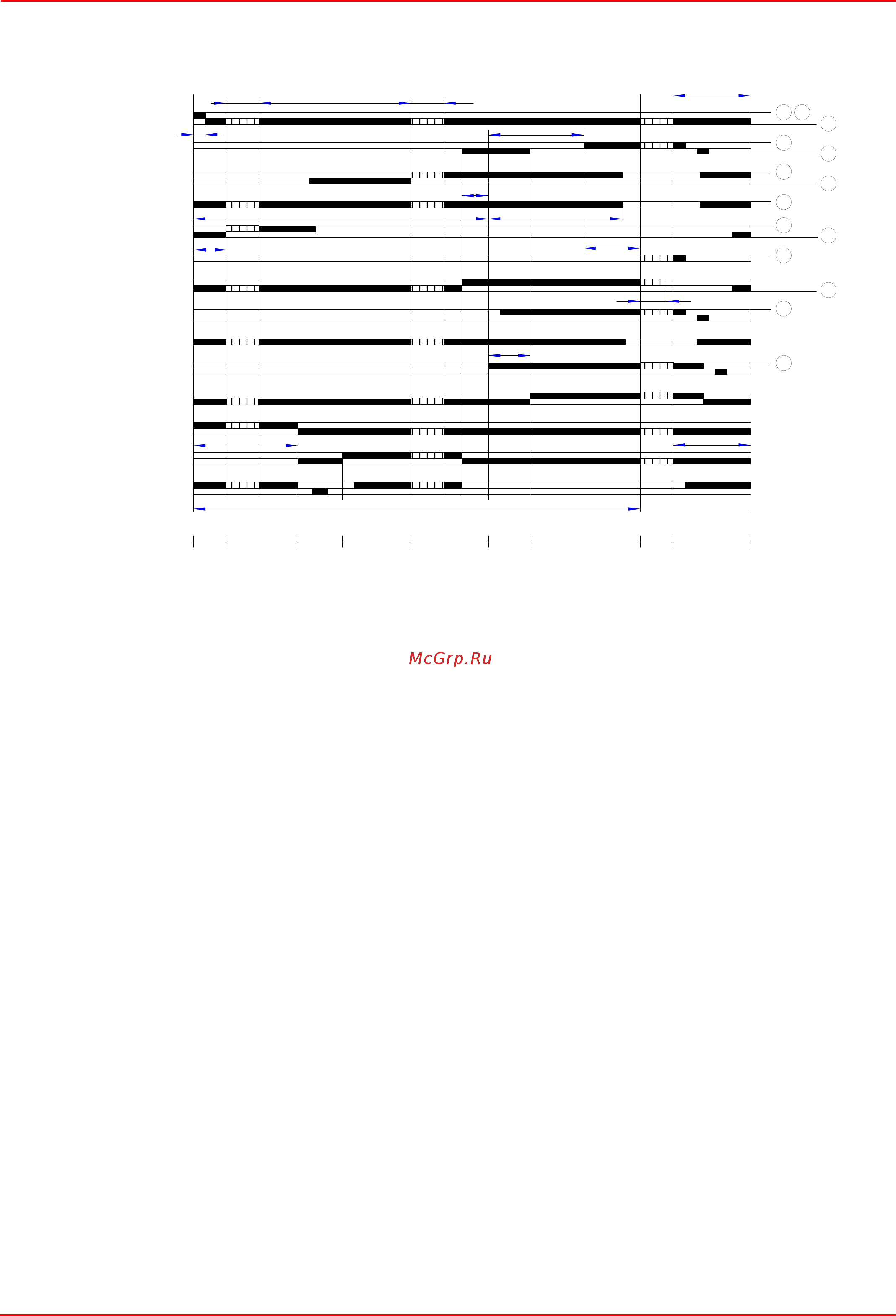

График работы программирующего устройства
Описание времен
t1 Время продувки при открытой заслонке
t2 Бремя безопасной работы
t3 Время предрозжиговое короткое (запальный
трансформатор на клемме 16)
T3’ Время предрозжиговое длительное (запальный
трансформатор на клемме 15
t3n Послерозжиговое время (запальный трансформатор на
клемме 15)
t4 Интервал подачи напряжения между клеммами 18 и 19
(BV1 - BV2)
t5 Интервал подачи напряжения между клеммами 19 и 20
(BV2 - управление мощностью)
t6 Послевент
иляционное время (с M2)
t7 Интервал между разрешением на пуск , поступлением
напряжения на клемму (пуск с задержкой для двигателя
вентилятора M2)
t8 Длительность пуска (без t11 и t12)
t10 Интервал до начала контроля давления воздуха
t11 Время хода заслонки при открытии
t12 Время хода заслонки в положение низкого пламени (MIN -
МИН)
t13 Время, допускаемое после отключения горелки
t16 Начальная задержка р
азрешительной команды на открытие
воздушной заслонки
t20 Интервал времени вплоть до автоматического отключения
программирующего устройства (без всех команд горелки)
