MARSA RK-07MTA/RK-07MTAE [25/33] Монтажная электросхема

Пожалуйста, сначала ознакомь

тесь с схемой электрических соединений внутреннего и наружного блоков.

провода кабеля питания подключены к плате управления внутреннего блока производителем в зависимости

23 24

ИНСТРУКЦИЯ ПО МОНТАЖУ --- ИНФОРМАЦИЯ ДЛЯ МОНТАЖНИКА

МОНТ

АЖНАЯ Э

ЛЕКТР

ХЕМА

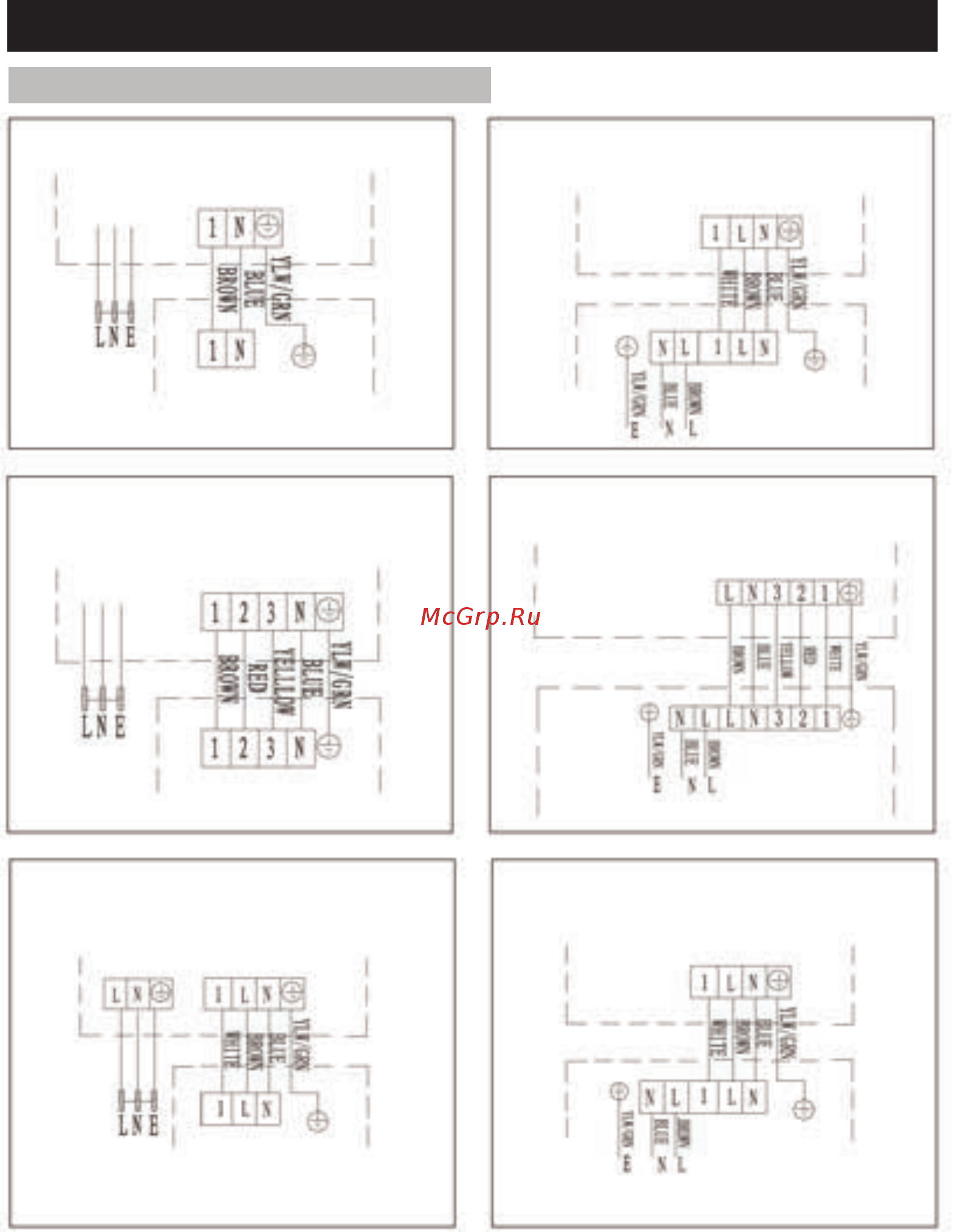

ВНУТРЕННИЙ БЛОК

ПИТАНИЕ

ПИТ

АНИЕ

ПИТАНИЕ

НАРУЖНЫЙ БЛОК НАРУЖНЫЙ БЛОК

НАРУЖНЫЙ БЛОК

Для моделей 22K-24K-28K-30K с тепловым насосом

Для инверторного типа 24K-28K-30K с тепловым насосом

Для моделей 7K-9K-12K-18K с тепловым насосом

Для инверторного типа 9K-12K-18K-22K с тепловым насосом

Примечание:

от модели без клеммной к

олодки, см. схему подключения на правой части устройства под передней панелью и

задней крышкой наружного блока

Только для моделей без теплового насоса 5K-7K-9K-12K-18K

Только для мо

делей без теплового насоса 22K-24K-28K-30K
