Sony KDL-40 EX710 [15/20] Таблица установочных размеров телевизора
![Sony KDL-40 EX710 [15/20] Таблица установочных размеров телевизора](/views2/1043074/page15/bgf.png)
15
RU

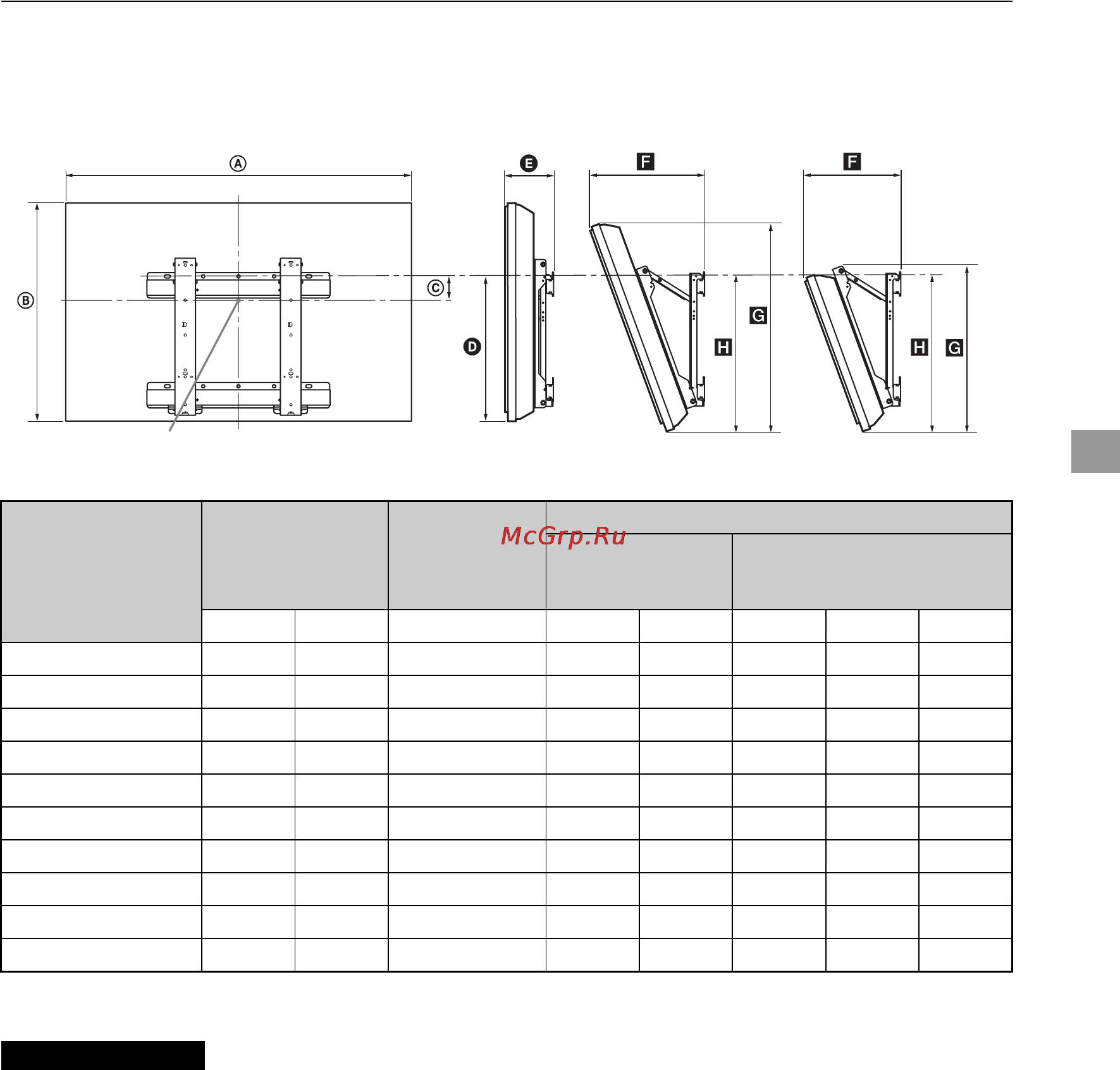

Таблица установочных размеров телевизора
Единица измерения: см
Рисунки над таблицей могут немного отличаться в зависимости от установки.
Стена, на которую будет устанавливаться телевизор, должна быть достаточно
прочной, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес
устанавливаемого телевизора. Для определения веса см. раздел “Технические
характеристики” (стр. 11).
Название модели
KDL-
Размеры
экрана
Координата
положения
центра
экрана
Длина для каждого угла установки
Угол (0°) Угол (20°)
AB C DEFGH
55EX71x
127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,2
52EX70x
125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,1
46EX71x
108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,4
46EX70x
111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,1
40EX71x
95,2 58,1 13,3 43,1 12,1 29,7 54,6 45,4
40EX70x
98,5 62,3 15,8 48,3 11,4 28,7 58,5 50,1
40EX60x
95,2 58,1 13,3 43,1 12,0 29,7 54,6 45,4
32EX71x
76,4 47,5 18,5 43,1 12,1 26,0 47,3 45,4
32EX70x
81,1 50,7 19,7 45,9 11,5 25,7 49,7 47,8
32EX60x
76,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4
Центральная точка экрана
Kроме модели
KDL-32EX71x/
EX70x/EX60x
Только для модели
KDL-32EX71x/
EX70x/EX60x
ПРЕДУПРЕЖДЕНИЕ
Дополнительные сведения
(Продолжение)
