CIB Unigas Mille KR1030 MD.PR.S.RU.A.1.100 [7/60] Рабочие диапазоны

Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать сохранять инструкцию на протяжении всего срока эксплуатации аппарата 2

Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 2

Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 2

Cст 12 e при 50 c d мазутное топливо вязкость 4

Cст 15 e при 80 c 4

Kr1025 4

N мазутное топливо вязкость 4

P нефть вязкость 89 cст 12 e при 50 c 4

Горелки различаются по типу и модели маркировка моделей следующая 4

Примечание 1 4

Примечание 2 4

Примечание для расчета форсунки под жидкого топливо принять значение теплотворной способности равное 40 3 мджоуль кг 4

Примечание по типу работы горелки согласно требований европейского норматива по безопасности работы горелка должна автоматически отключаться каждые 24 часа на несколько секунд а затем вновь автоматически включаться в связи с этим все клиенты обязаны соблюсти эти требования 4

Характеристики горелок маpкиpовка гоpелок 4

Часть i инструкция по монтажу 4

Категории газа и страны их применения 5

Dn ду диаметр газовых клапанов примечание габаритные размеры даны на горелки с клапанами siemens модели vgd 6

Габаpитные pазмеpы в мм 6

Рекомендуемая амбразура котл 6

Фланец гоpелки 6

3000 4000 5000 6000 7000 8000 9000 10000 7

Kr1025 2 7

Kr1025 dn65 dn80 dn100 7

Kr1030 dn65 7

Kr1030 dn80 dn100 7

Kr1040 7

Квт 7

Противодавление в камере сгорания мбар 7

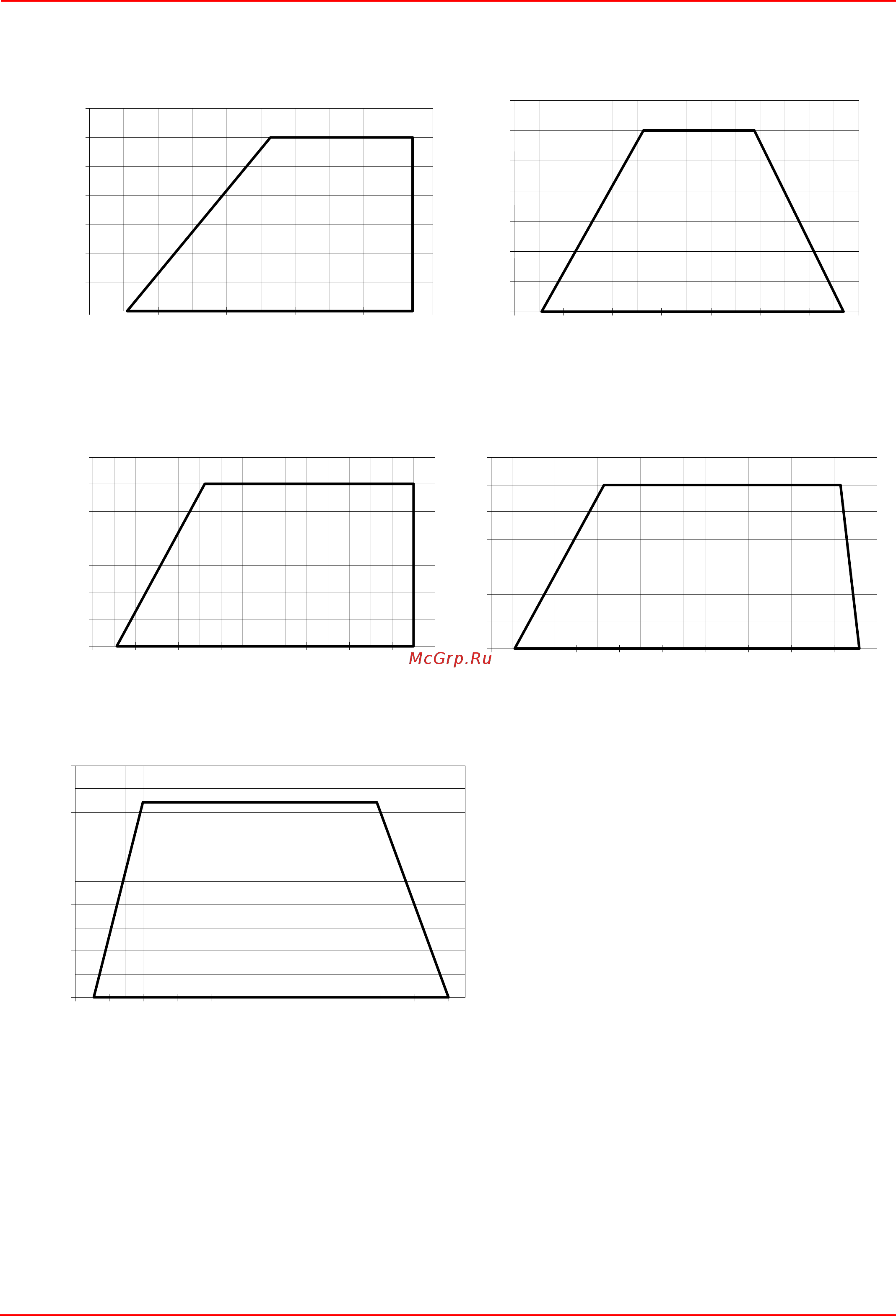

Рабочие диапазоны 7

Чтобы получить мощность в ккал ч умножьте значение в квт на 860 эти данные относятся к стандартным условиям при атмосферном давлении в 1013 мбар и температуре окружающей среды в 15 c предупреждение диапазон работы представляет собой диаграмму которая отображает результаты достигнутые на заводе во время сертификации или лабораторных испытаний но не представляет собой диапазон регулирования горелки точка максимальной мощности на таком графике обычно достигается при установке головы сгорания в положение max см параграф регулирование головы сгорания а точка минимальной мощности наоборот при установке головы сгорания в положение min так как голова сгорания регулируется раз и навсегда во время первого розжига таким образом чтобы найти правильный компромисс между топочной мощностью и характеристиками теплогенератора это вовсе не означает что действительная минимальная рабочая мощность будет соответствовать минимальной мощности которая читается на рабочем графике 7

Кpивые соотношения давление газа в сети pасход газа 8

Монтаж горелки на котел 9

Монтаж и подключения 9

Подъем и перенос горелки 9

Подсоединение газовых рамп 10

Подсоединение горелки к котлу 10

Siemens vgd40 dungs mbc3100 5000se 11

Газовые клапаны siemens vgd20 и vgd40 вариант с skp2 встроенным стабилизатором давления 12

Сборка газовой рампы 12

Диапазон регулирования давления 13

В зависимости от вязкости используемого мазутного топлива в нижеследующей таблице даны примерные значения температуры и давления на которые надо регулировать топливо в контуре примечание диапазоны температуры и давления приемлемые компонентами топливного контура должны быть сверены с техническими характеристиками применяемых компонентов 15

В зависимости от вязкости мазутного топлива которое используется в нижеследующей таблице даны примерные значения температуры и давления на которые должны быть настроены приборы горелки температуру мазутного топлива необходимо устанавливать на термостате резисторов tr она должна быть такова чтобы иметь вязкость на форсунке равную примерно 1 e 15

Максимальное рабочее давление насоса как контура подачи топлива так и горелки 15

Минимальное давление на всасывании насоса как контура подачи топлива так и горелки 15

Необходимо помнить также что насосы и все компоненты всей системы в которой циркулирует мазутное топливо имеют также и максимальные пределы читать внимательно техническую документацию касающуюся каждого компонента схемы на рис 14 и рис 15 составленные согласно нормы uni 9248 линии подачи жидкого топлива от емкости к горелке демонстрируют каким образом должен быть реализован топливный контур для других стран придерживаться нормативов действующих в этих странах расчет трубопроводов обогревательной системы трубопроводов и другие конструкторские детали входит в компетенцию проектировщика системы 15

Обязателен подогрев трубопроводов то есть требуется иметь систему подогрева трубопроводов и компонентов системы подачи топлива чтобы поддерживать вязкость в пределах возможности нагнетания чем выше вязкость топлива и чем ниже температура окружающей среды тем более обязательна эта система 15

Подогрев трубопроводо 15

Регулировка контура питания 15

Регулировки горелки 15

Рекомендации по выполнению систем подачи мазутного топлива 15

Слишком низкое давление вызывает эффект кавитации о чем дает знать характерный шум производитель насосов декларирует величину минимального давления поэтому необходимо проверять технические характеристики насосов в общем при увеличении температуры мазутного топлива должно увеличиться также и минимально давление на всасывании насоса именно во избежание газификации составляющих мазутного топлива закипающих при низкой температуре а значит и кавитации эффект кавитации кроме ухудшения работы горелки преждевременно выводит из строя топливный насос график на рис 12 дает общее представление о том каким образом должно возрастать давление на всасывании насоса вместе с температурой используемого топлива 15

Таб 1 15

Таб 2 15

Это параграф имеет целью дать рекомендации по выполнению систем подачи топлива на горелки которые используют мазутное топливо для того чтобы добиться нормальной работы горелок очень важно выполнить систему подачи топлива на горелки согласно определенных критериев ниже приведены некоторые из них которые естественно не могут быть исчерпывающими до конца нужно учитывать что термин жидкое топливо и даже мазутное топливо очень обобщенный потому что он включает в себя большую разновидность топлива с разными физико химическими свойствами и в первую очередь это касается вязкости поэтому целью системы подачи топлива является нагнетание и подогрев топлива вязкость топлива выражается в разных единицах измерения самыми распространенными являются e сстt шкалы сайболта и редвуд таблица 3 демонстрирует конверсию вязкости из одной единицы измерения в другую например вязкость в 132 сст равна вязкости в 17 e график на рис 10 отображает каким образом меняется вязкость мазутного топлива в зависимости от и 15

Рис 10 17

C i b unigas m039123nd 18

Минимальная температура подачи топлива в зависимости от его вязкости 18

Ориентировочная таблица температуры распыления мазутного топлива в зависимости от вязкости 18

Ориентировочный график давления мазутного топлива в зависимости от его температуры 18

Пример если имеется мазутное топливо вязкостью равной 50 e при температуре 50 c температура распыления мазутного топлива будет составлять значение от 145 до 160 c см график 18

Пример если имеется мазутное топливо с вязкостью 50 e при температуре 50 c температура мазутного топлива подаваемого на насос должна равняться 80 c см график 18

Рис 11 18

Рис 12 18

Рис 13 18

Гидравлические схемы 19

Рис 14 3id0023 система подачи мазута при наличии одной горелки гидравлическая схема 19

Гидравлический контур 21

Пpавила использования топливных насосов 22

Сброс воздуха 22

Насосы 23

Подсоединения выполняемые к фурме 23

Регулятор давления suntec tv 23

Подсоединение горелки к группе подачи жидкого топлива 24

Направление вращения двигателя вентилятора и двигателя н 25

Присоединение нагревательных злементов для подогрева мазута 25

Электрические соединения 25

Регулировка мазутных термостатов 26

Регулировка термостатов для нефтяных горелок 26

Регулировки 26

Регулиpование расхода воздуха и газа 27

Замер давления на голове сгорания 28

Кpивые давления газа в голове сгоpания в зависимости от его pасхода 28

Блок контроля герметичности vps504 29

Газовый фильтр 29

Кpивые соотношения давление газа в голове сгоpания pасход газа 29

Клапан регулирования стабилизатор давления 30

Процедура регулирования 30

Регулирование общее описание 30

Регулирование расхода газа запальной горелки клапан вrahma eg12 r и стабилизатор давления 30

Регулировка реле давления 32

Горелки модулирующие 33

Регулировка реле давления воздуха 33

Регулировка реле максимального давления газа там где оно присутствует 33

Регулировка реле минимального давления газа 33

20 7 8 рекомендуется 34

Давление на обратном ходе на большом пламени макс бар 34

Давление на обратном ходе на малом пламени мин бар 34

Давление топлива на форсунке бар 34

Пример 80 номинального расхода на форсунке можно получить если установлены форсунки с расходом более 100 кг час при давлении на обратном ходе примерно равном 18 бар см график на рис 20 34

Расход жидкого топлива регулируется за счет выбора форсунки противопоточного типа соответствующего мощности котла и типу применения размера а также регулировки давления на прямом и обратном ходе жидкого топлива согласно данных указанных в таблице и на графике на рис 20 для считывания давления читайте последующие параграфы 34

Регулировка расхода мазутного топлива 34

Рис 20 34

Таб 4 34

Угол распыления топлива в зависимости от давления на обратном ходе топлива _________ расход 34

Контуp жидкого топлива 38

Работа горелки 39

Работа на газе 39

Работа на мазутном топливе 39

Лицевой щит управления горелки 40

Обозначения 40

Газовог 41

Периодически выполняемые операции 41

Техническое обслуживание газового фильтpа 41

Самоочищающийся фильтр 42

Снятие головы сгорания 42

Регулиpовка положения электpодов 43

Снятие фурмы замена форсунки и электродов 44

Чистка и замена фотоэлемента контроля пламени 44

Проверка тока ионизации 45

Сезонная остановка 45

Утилизация горелки 45

Причина мера устранения 46

Таблица неполадок меры устранения 46

Запасные части 47

Взрывная схема горелки 48

См прилагаемые схемы 50

Электросхема se12 082 гоpелки модулиpующие 50

Электросхема прогрессивные горелки 50

Электросхемы 50

Приложение 54

C i b unigas s p a 60
