C.I.B. UNIGAS - M039238NA

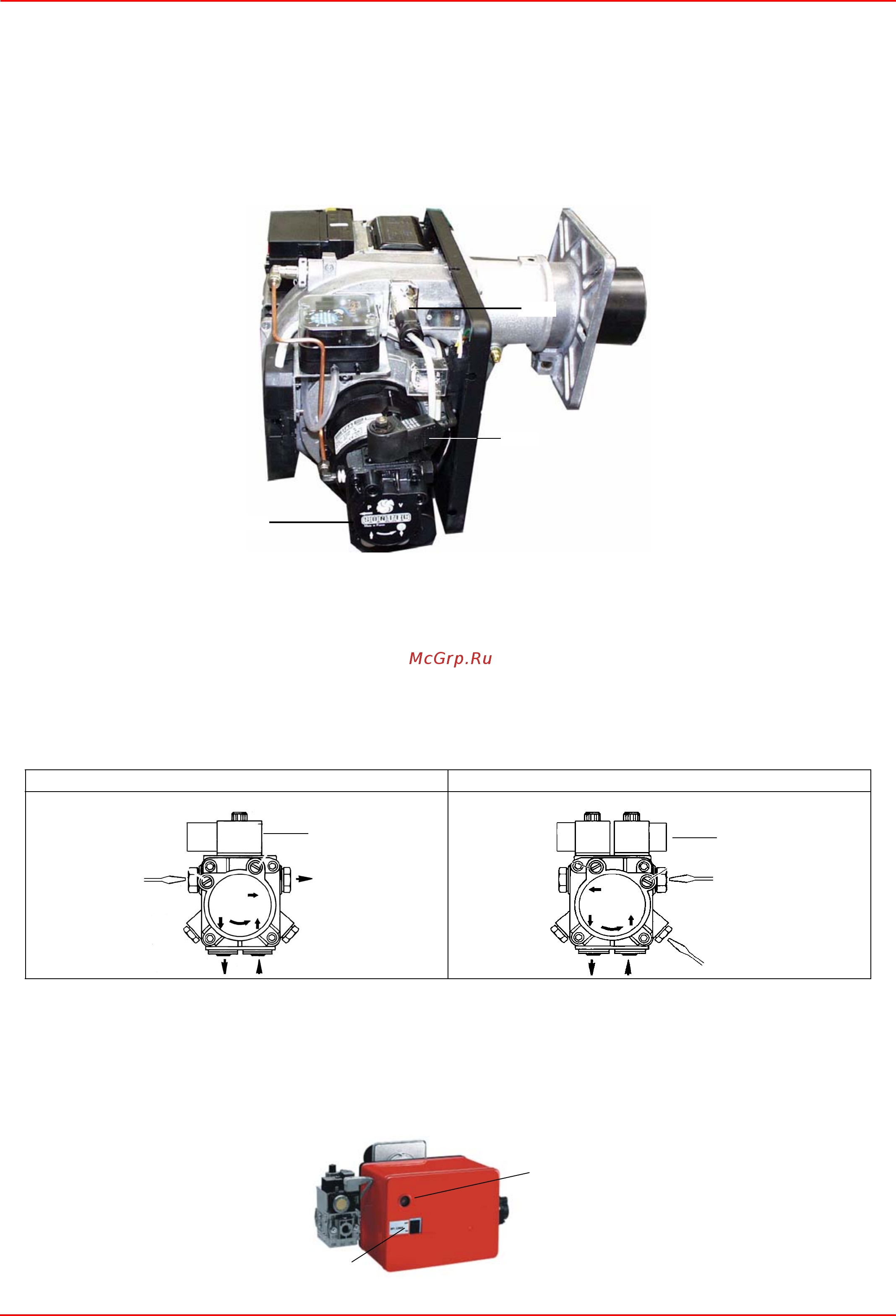

Прежде, чем приступить к регулировке, необходимо запустить топливный насос, действуя следующим образом:

1 снять крышку горелки;

2 вынуть соединительный разъем катушки В на насосе Р (Рис. 20), во избежание нежелательногопопадания дизельного

топлива в камеру сгорания;

3 запустить горелку с помощью выключателя MS, находящейся на контрольной панели (переключить на ON - Рис. 50) и

серию термостатов/реле

давления;

4 вынуть фоторезистор FC (Рис. 20) и осветить его;

5 выпустить воздух через штуцер манометра M насоса (Р), расслабив слегка заглушку, но не снимая ее (Рис. 20).

6(только для горелок HS18) ля того, чтобы отрегулировать запуск на уменьшенной мощности, на фазе предварительной

продувки отрегулировать давление на насосе с помощью винта VR1 (Рис. 21), на

основании расхода, требуемого при

розжиге (например 9-10 бар), никогда не опускаясь ниже 8 бар.

Внимание: Расход на форсунке при давлении 8 бар должен быть выше расхода топлива при работе горелки на

минимальной мощности.

7(только для горелок HS18) после фазы розжига, электронный блок контроля пламени дает команду на ввод в действие

второй ступени (пламя в режиме

): отрегулировать давление на насосе с помощью винта VR2 (Рис. 21), на основании

требуемого расхода, (например 17-18 бар), никогда не превышая давление свыше 18 бар.

Рис. 21

8 Отключить горелку;

9 установить на место фотоэлемент;

10 заново подсоединить катушку В к насосу (Рис. 21);

11 включить горелку; если горелка будет блокироваться, нажать на кнопку разблокировки (PS - Рис. 22), расположенную в

верхней части горелки и повторить операцию.

12 Расход дизтоплива зависит от выбранного типа форсунки

Suntec AS47 Suntec AT2

Рис. 20

VR1

VR2

Рис. 22
