D-Link DGS-1005D/GE [3/4] Индикаторы

A. Разъем питания

Питание подается через внешний адаптер питания постоянного тока. В

технических характеристиках приведены допустимые диапазоны рабочих

температур и влажности. Поскольку DGS-1005D не имеют кнопки питания

(Power), подключение адаптера питания непосредственно к розетке питания

включит устройство.

B. Порты Gigabit Ethernet

Эти порты поддерживают скорость передачи 10 Мбит/с, 100 Мбит/с или 1000

Мбит/с и могут работать в полу- и полнодуплексном режимах. А также эти порты

поддерживают автоматическое определение полярности MDI/MDIX и технологию

”plug and play”. Подключите любой сетевой кабель между коммутатором и

устройством, и коммутатор автоматически обнаружит параметры устройства и

установит свои соответствующие настройки.

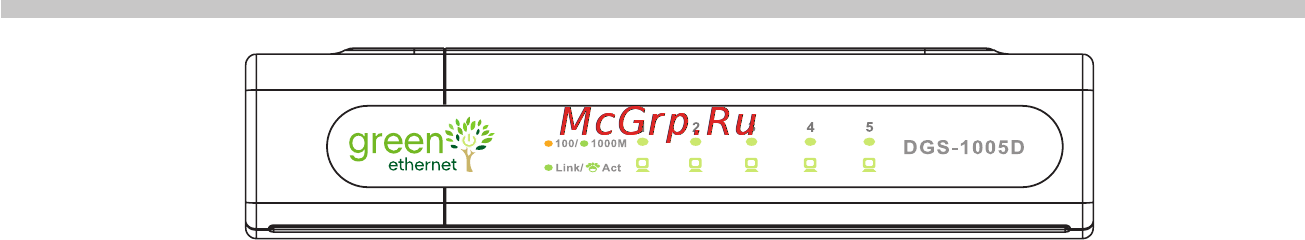

Индикаторы

Индикаторы позволяют управлять, обнаруживать и выявлять некоторые возможные

проблемы коммутатора или подключенных устройств.

A. Power

Индикатор горит зеленым светом при включенном питании коммутатора, и не

горит – в противном случае.

B. Link / Act

Индикаторы загораются зеленым при успешном соединении (Link) с

подключенными к ним устройствами. Индикаторы мигают зеленым при приеме

или передаче данных по соответствующему порту (Act).

Индикатор горит зеленым при подключении устройства 1000 Мбит/с Ethernet,

желтым – при подключении устройства 100 Мбит/с 100M Fast Ethernet, или не

горит при подключении устройства 10 Мбит/с Ethernet.

D.Диагностика кабеля - индикаторы

Функция диагностики кабеля сначала сканирует 5 портов Ethernet с целью

проверки, находятся ли кабели Ethernet в рабочем состоянии. Этот процесс

отражается индикатором Speed, мигающим зеленым светом последовательно

для каждого из 5 портов. Первоначальное сканирование портов потребует

около 10 секунд. При обнаружении повреждения кабеля индикатор Speed

соответствующего порта будет гореть ярким оранжевым светом в течение

5 секунд после первоначальной проверки порта. Если подключение кабеля

правильное, индикатор Speed соответствующего порта будет гореть ярко

зеленым светом в течение 5 секунд. После отображения состояния кабелей,

коммутатор перейдет в нормальный режим работы.

Speed 1000/100/10Mbps
