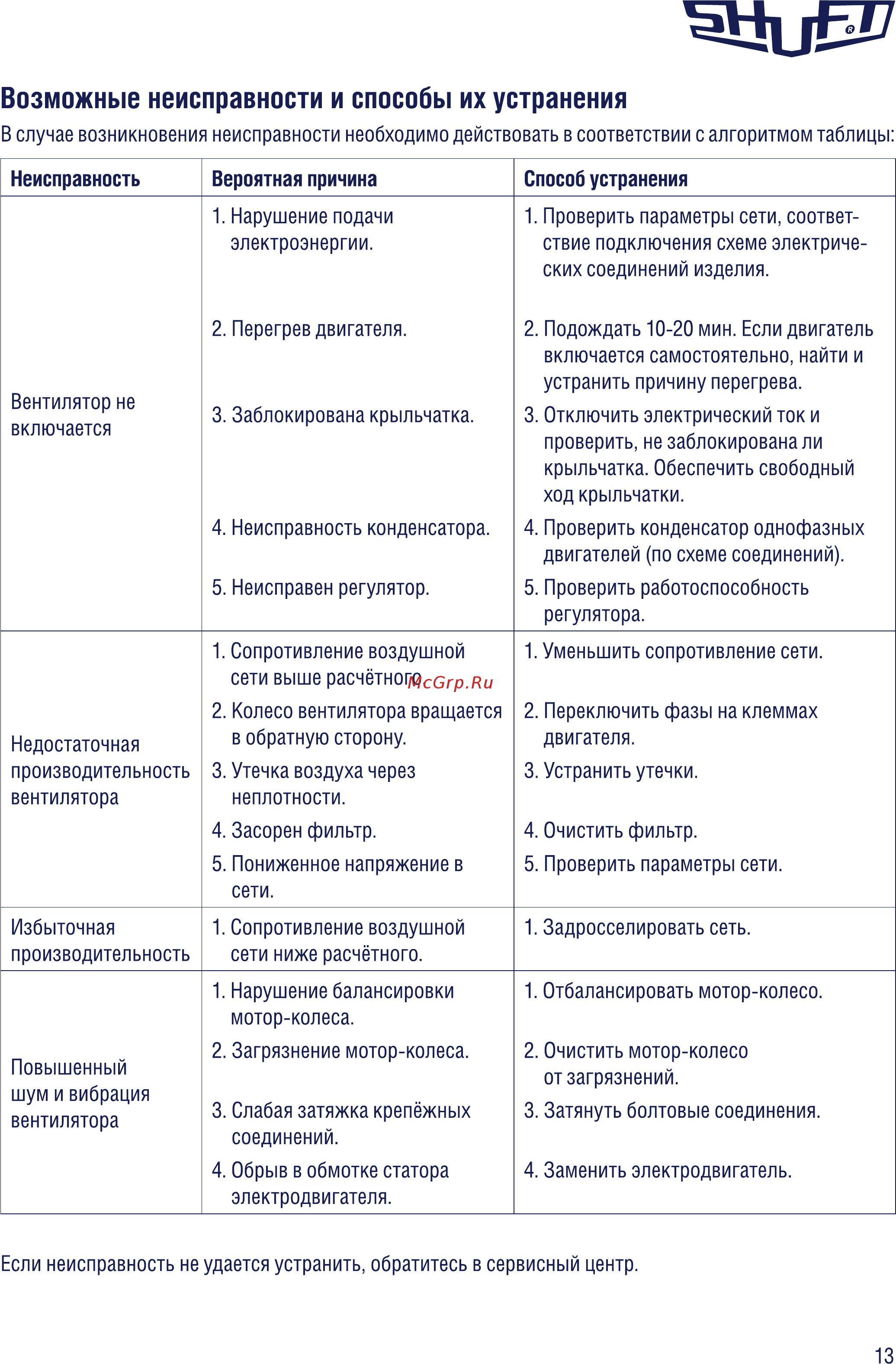

о Возможные неисправности и способы их устранения В случае возникновения неисправности необходимо действовать в соответствии с алгоритмом таблицы Неисправность Вентилятор не включается Недостаточная производительность вентилятора Избыточная производительность Повышенный шум и вибрация вентилятора Вероятная причина Способ устранения 1 Нарушение подачи электроэнергии 1 Проверить параметры сети соответ ствие подключения схеме электриче ских соединений изделия 2 Перегрев двигателя 2 Подождать 10 20 мин Если двигатель включается самостоятельно найти и устранить причину перегрева 3 Заблокирована крыльчатка 3 Отключить электрический ток и проверить не заблокирована ли крыльчатка Обеспечить свободный ход крыльчатки 4 Неисправность конденсатора 4 Проверить конденсатор однофазных двигателей по схеме соединений 5 Неисправен регулятор 5 Проверить работоспособность регулятора 1 Сопротивление воздушной сети выше расчётного 1 Уменьшить сопротивление сети 2 Колесо вентилятора вращается в обратную сторону 2 Переключить фазы на клеммах двигателя 3 Утечка воздуха через неплотности 3 Устранить утечки 4 Засорен фильтр 4 Очистить фильтр 5 Пониженное напряжение в сети 5 Проверить параметры сети 1 Сопротивление воздушной сети ниже расчётного 1 Задросселировать сеть 1 Нарушение балансировки мотор колеса 1 Отбалансировать мотор колесо 2 Загрязнение мотор колеса 2 Очистить мотор колесо от загрязнений 3 Слабая затяжка крепёжных соединений 3 Затянуть болтовые соединения 4 Обрыв в обмотке статора электродвигателя 4 Заменить электродвигатель Если неисправность не удается устранить обратитесь в сервисный центр 13
