Shuft CMFD 560 [6/16] Массогабаритные показатели и присоединительные размеры

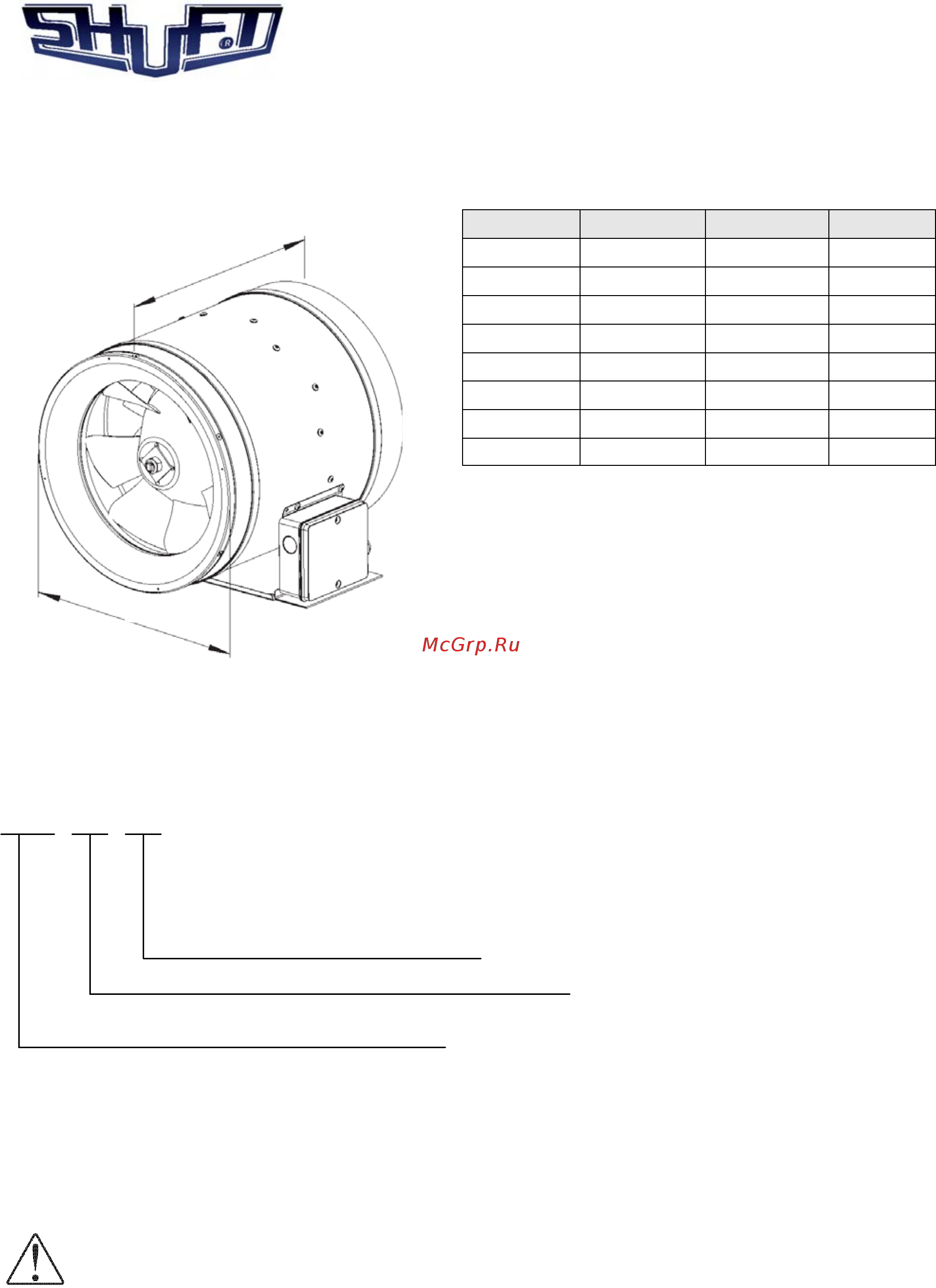

![Shuft CMFE 250 [6/16] Массогабаритные показатели и присоединительные размеры](/views2/1431150/page6/bg6.png)
6
Массогабаритные показатели и
присоединительные размеры
______________________________________________________
Массогабаритные показатели и присоединительные
размеры
Расшифровка обозначения
CMF E 250
Диаметр воздушного канала, мм
Электропитание: E - 230 В, D – 400 В, 3 ф., 50 Гц
Канальный энергосберегающий вентилятор
Реализация
Устройства реализуются через специализированные и розничные торговые организации.
Транспортировка и хранение
Транспортирование и хранение агрегата должно выполняться квалифицированными
специалистами с соблюдением требований инструкции по эксплуатации и действующих
нормативных документов. Проверьте комплектность поставки по накладной и убедитесь
в отсутствии дефектов. Недопоставка или повреждение груза должны быть письменно
подтверждены перевозчиком. В противном случае гарантия аннулируется. Изделие следует пере-
мещать в заводской упаковке с помощью
подходящего подъемного оборудования или транспорт-
ного средства. Будьте осторожны. Не повредите корпус. Во время разгрузки и хранения постав-
ляемых устройств пользуйтесь, при необходимости, подходящей подъемной техникой, чтобы из-
бежать повреждений и ранений.
Модель D, мм L, мм Вес, кг
CMFE 250 250 215 5,4
CMFE 315 315 308 8,4
CMFE 315S 315 351 14,2
CMFE 355 354 396 17,3
CMFD 400 403 417 20,3
CMFD 560 564 582 28,0
CMFD 630 634 654 39,3
CMFD 710 714 732 49,0
ØD
L
