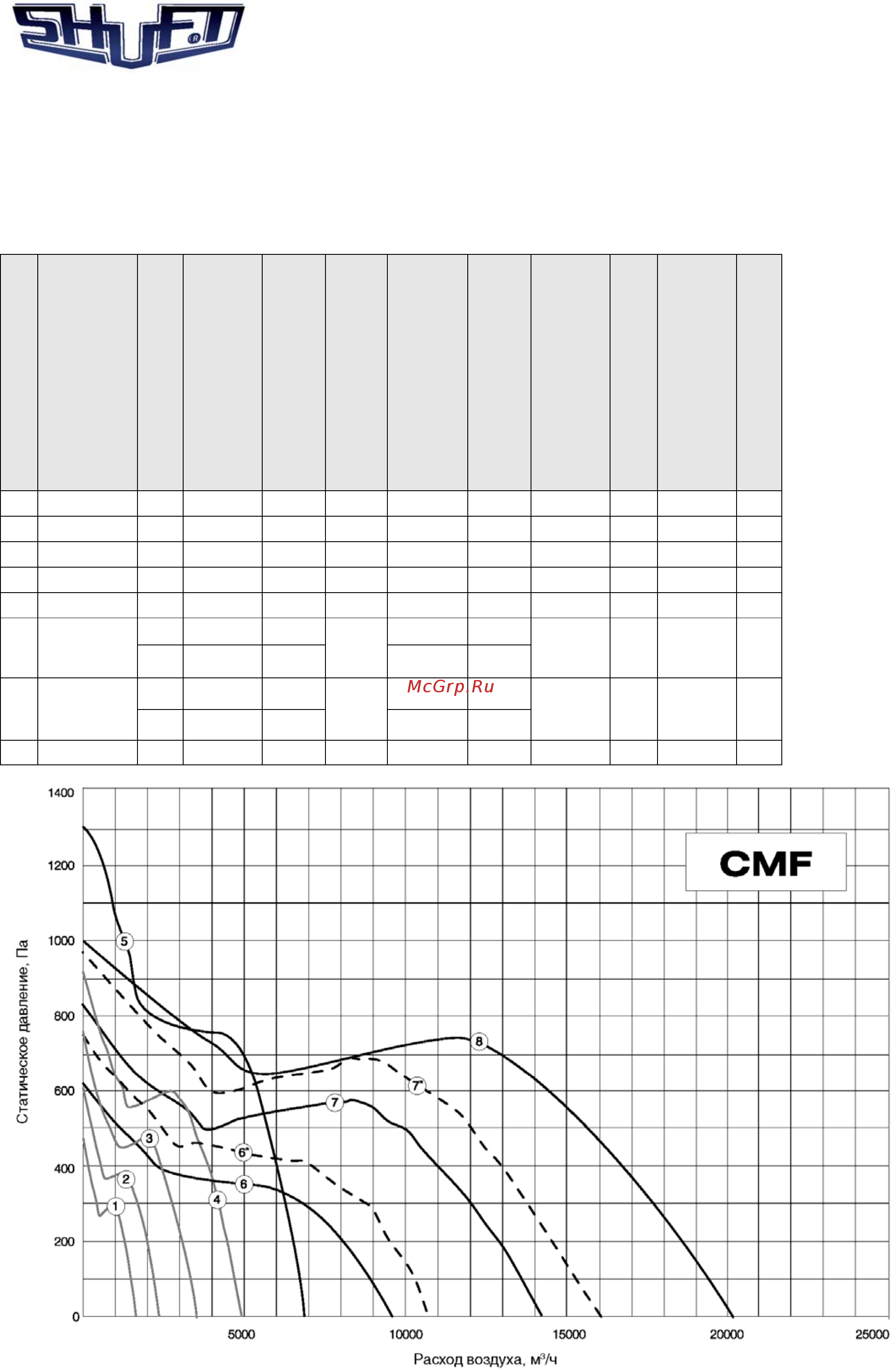

Технические данные
________________________________________________
Технические данные
Класс защиты I.
Степень защиты IPX4.
Класс изоляции двигателя F.
Минимальная температура перемещаемого воздуха для моделей CMFE -25°С.
Минимальная температура перемещаемого воздуха для моделей CMFD -30°С.
№ Модель
Рабочая частота, Гц
Рабочая точка при макси-
мальном расходе, м3/ч/Па
Рабочая точка при макси-
мальном напоре, м3/ч/Па
Напряжение, В, ф
Электропотребление,
кВт/рабочий ток, А
Частота вращения, об./мин.
Уровень звуковой мощности ко
в
ходу/выходу/через корпус, дБ(А
)
Максимальная температура
перемещаемого воздуха, °С
Конденсатор двигателя, мкф,
В
Схема электрических соеди-
нений
1 CMFE 250 50 1625/0 0/452 230, 1 0,16/0,8 2830 74/79/56 50 5, 450 1
2 CMFE 315 50 2360/0 0/638 230, 1 0,27/1,6 2840 75/79/56 55 8, 450 2
3 CMFE 315S 50 3490/0 0/746 230, 1 0,52/3,2 2750 76/82/61 70 10, 400 2
4 CMFE 355 50 4960/0 0/906 230, 1 0,96/5,4 2830 79/84/63 45 22, 400 2
5 CMFD 400 50 6910/0 0/1285 400, 3 1,57/3,2 2894 89/95/88 80 - 3
6 CMFD 560
50 9684/0 0/638
400, 3
1,06/2,4 1410
89/93/82 70 - 3
55 10384/0 0/743 1,07/2,7 1535
7 CMFD 630
50 14377/0 0/795
400, 3
2,17/4,47 1434
86/89/78 70 - 3
55 15878/0 0/964 2,75/5,07 1555
8 CMFD 710 50 20242/0 1004 400, 3 3,74/7,7 1419 90/93/81 55 - 3
