Пусконаладочные работы

_____________________________________________

Направление потока воздуха, перемещаемого рабочим колесом, должно совпадать с маркировкой

на агрегате!

Место монтажа должно быть легко доступно для проведения технического обслуживания, чистки и

демонтажа устройства!

Для агрегатов, оснащенных тепловыми реле с внешними выводами: Двигатели должны быть

оснащены тепловыми реле для защиты от перегрева, в противном случае гарантийные

обязательства аннулируются. Повреждения, возникшие в результате перегрева, будут устраняться

за счет потребителя.

Подключение электропитания

Подключение должно производиться квалифицированным персоналом

соответ

ствующими инструментами согласно соответствующей схеме соединений

Для подключения к электрической сети используется клеммная коробка. Кабель

электропитания должен соответствовать мощности вентилятора.

Автоматический выключатель подбирается так, чтобы его ток срабатывания был в 1,5 раза

больше номинального тока устройства (указанного на наклейке изделия).

Когда скорость вращения регулируется понижением напряжения, ток мотора при низких

напряжениях может превысить указанный номинальный ток.

Необходимо:

проверить соответствие электрической сети данным, указанным на вентиляторе;

проверить электрические провода и соединения на соответствие требованиям

электробезопасности;

проверить направление движения

воздуха.

Важно: вентилятор необходимо заземлить.

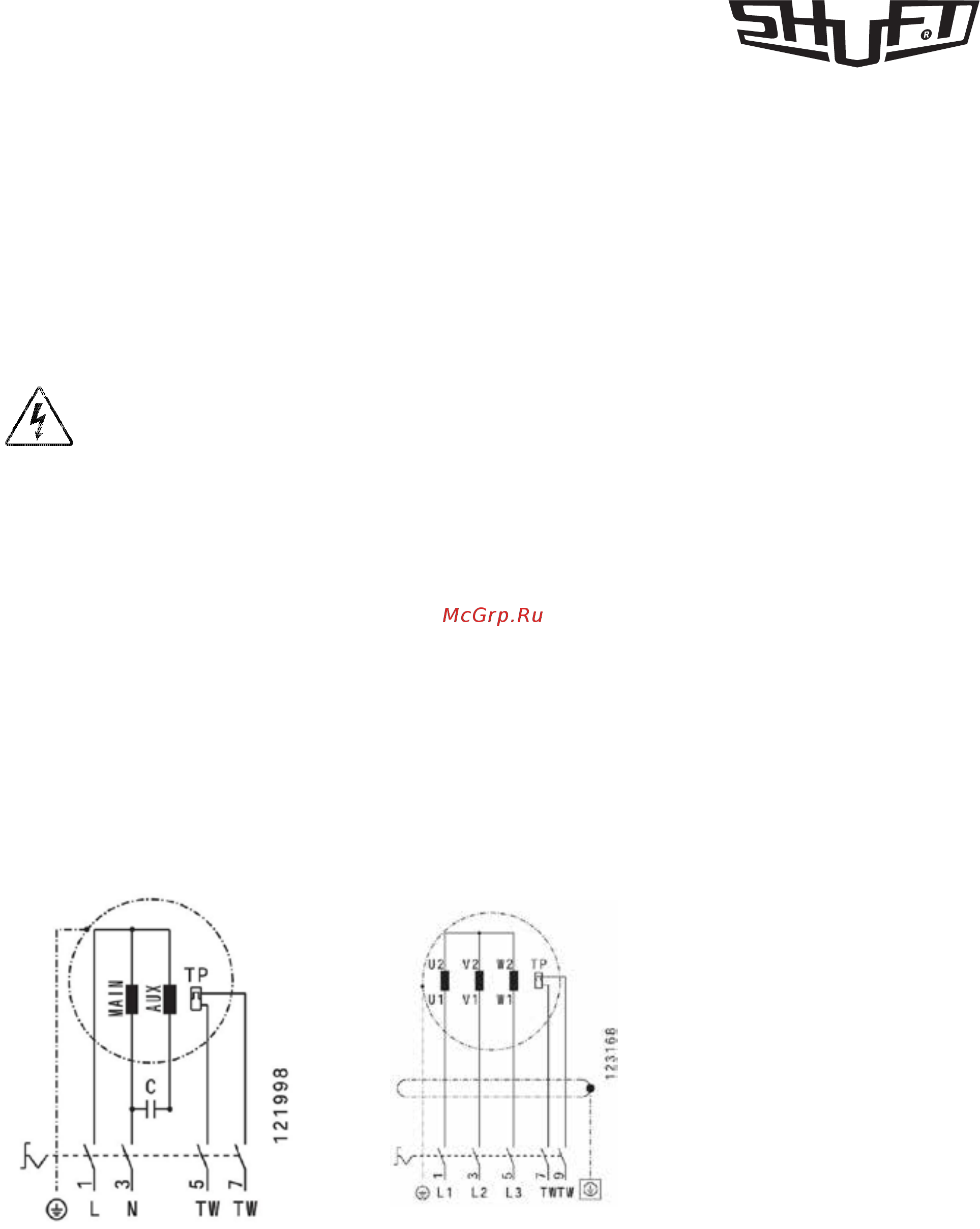

Схемы электрических

соединений (1~230 В)

Схемы электрических

соединений (400 В)

Пусконаладочные работы

Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в

соответствии с действующими нормами и занести в таблицу «Сведения о монтажных и пуско-

наладочных работах» в конце руководства (либо зафиксировать в акте) следующие параметры.

1) Напряжение сети электропитания. Оно должно соответствовать указанному на устройстве.

Напряжение фаз в 3-фазных сетях должно варьироваться по фазам в пределах 10%.

MAIN – основная цепь

UX – вспомогательная цепь

TP – термореле (термоконтакты)
