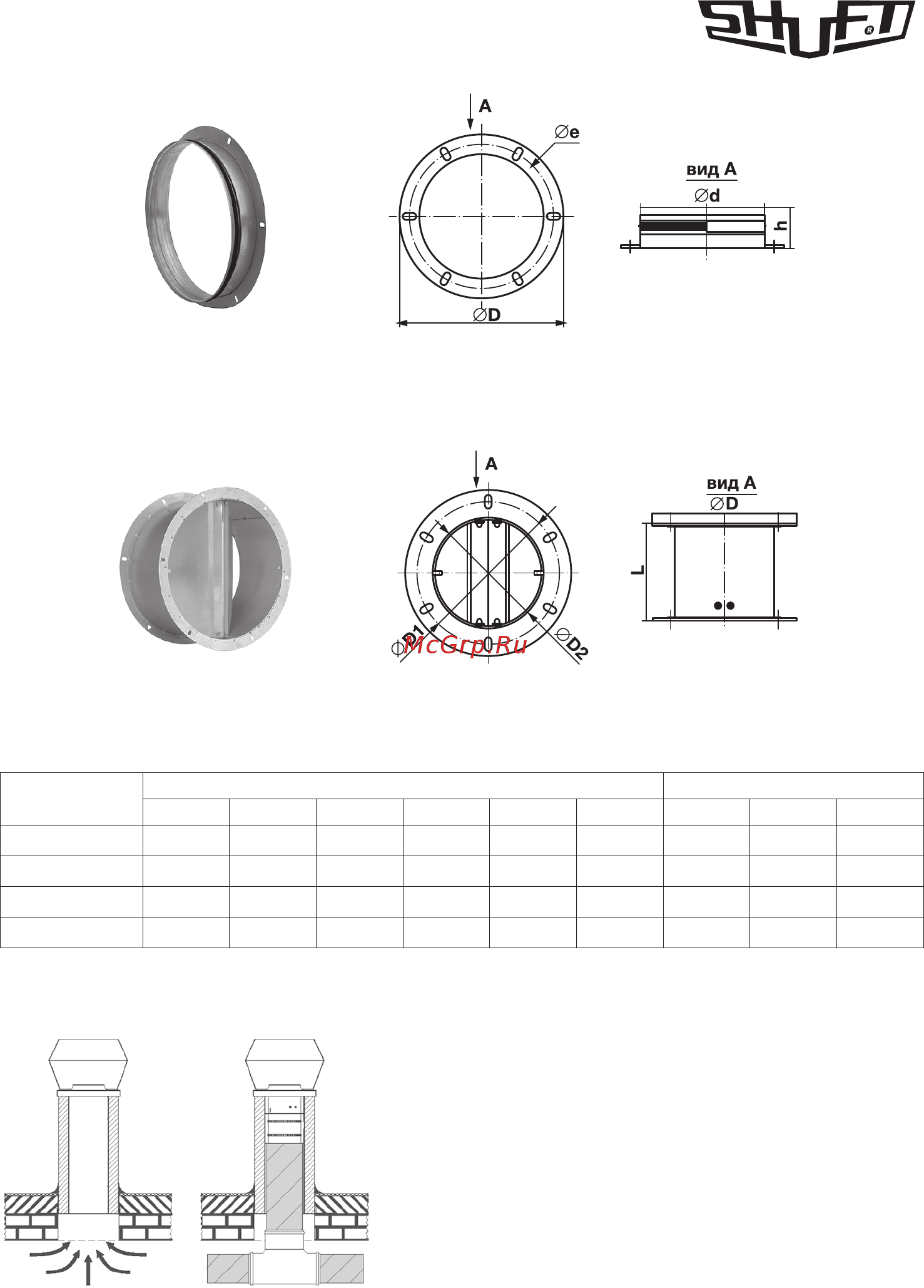

Фланцы FGV с резиновым уплотнителем для присоединения вентиляторов к воздуховодам. Изготов-
лены из оцинкованной стали.
Обратные клапаны BDD из оцинкованной стали с алюминиевыми створками.
Размеры и вес фланцев FGV, гибких вставок FCV и обратных клапанов BDD
Порядок монтажа
Оборудование можно подключить таким образом,
чтобы оно вытягивало воздух непосредственно из
вентилируемого помещения или по системе возду-
ховодов. Не подключайте колена рядом с вентилято-
ром. Присоединяя воздуховоды, обратите внимание
на направление воздушного потока, указанного на
корпусе оборудован
ия.
Модель
аксессуара
Размеры, мм Вес, кг
d e, D1 D h D2 L FGV FCV BDD
311 250 285 306 55 256 156 0,5 1,2 1,8
355–500 400 438 464 75 402 220 0,9 1,5 2,1
560–630 560 605 639 75 569 255 1,4 1,9 2,4
710 630 674 708 75 634 250 2 2,3 2,7
