Технические данные
________________________________________________
Технические данные
Класс защиты I.
Степень защиты IPX4.
Класс изоляции двигателя F.
Минимальная температура перемещаемого воздуха -25°С.
Минимальное допустимое напряжение 80 В.
* Температура может быть увеличена по согласованию с поставщиком.
№ Модель
Рабочая
точка при
максималь
ном
расходе,
м
3
/ч/Па
Рабочая
точка при
максималь
ном
напоре,
м
3
/ч/Па
Напря
жение,
В, ф.
(50 Гц)
Энерго-
потреб-
ление,
кВт
Частота
вращен
ия,
об./мин
.
Уровень
звуковой
мощности ко
входу/выходу
/через корпус,
дБ(А)
Максималь
ная
температу
ра
перемещае
мого
воздуха, °С
Максимальн
о
допустимая
температура
окружающей
среды, °С

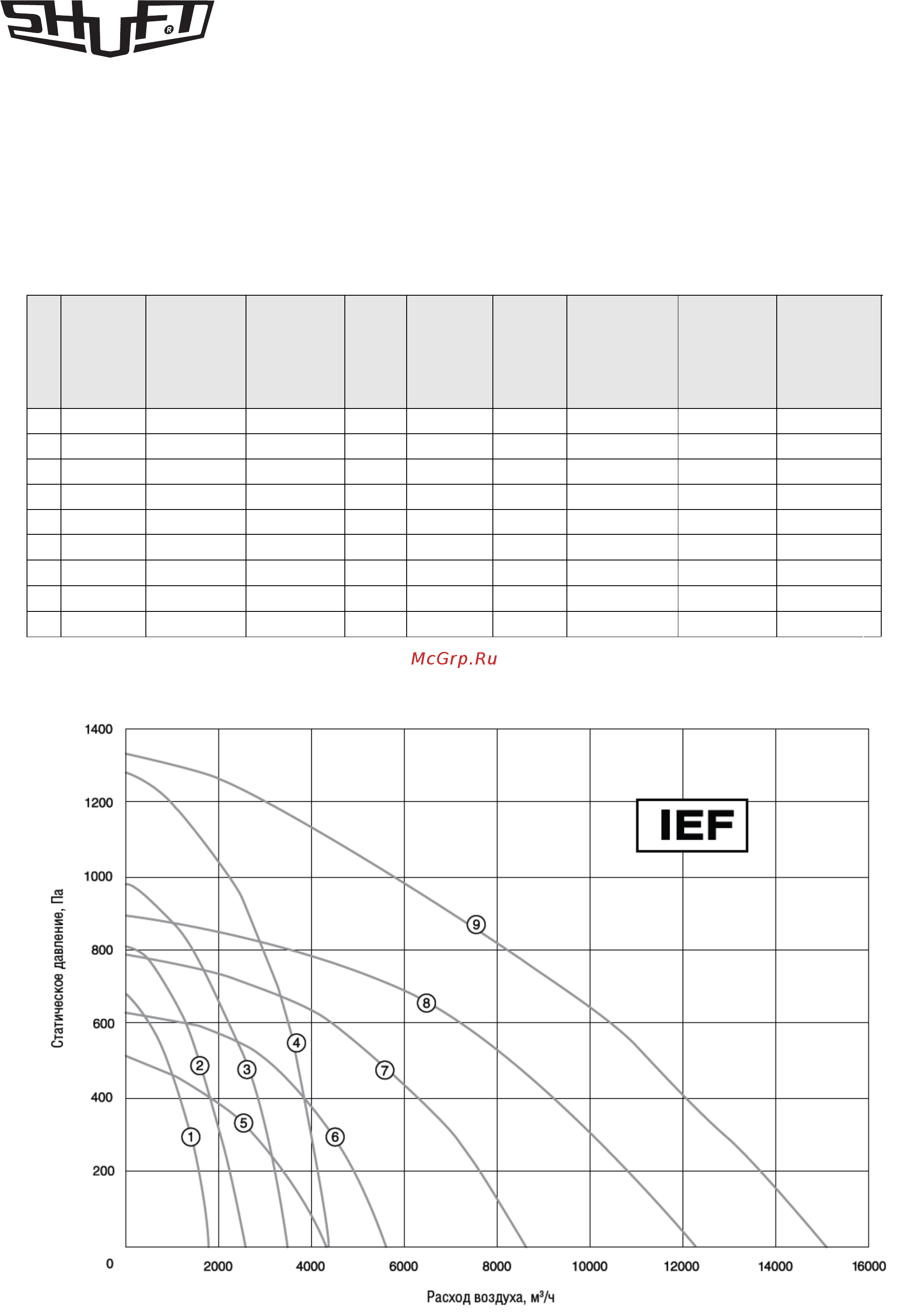

1 IEF 225 1730/0 0/670 230, 1 0,266/1,9 2850 71/74/66 80 80
2 IEF 250 2610/0 0/790 230, 1 0,454/3,4 2850 74/77/70 80 80
3 IEF 280 3340/0 0/980 230, 1 0,703/4,1 2740 77/80/73 80 75*
4 IEF 315 3810/0 0/1230 230, 1 1,319/7,62 2840 84/87/78 80 60*
5 IEF 400 4340/0 0/510 230, 1 0,501/2,8 1380 73/75/64 80 80
6 IEF 450 5960/0 0/640 230, 1 0,793/4,5 1350 76/79/70 65* 65*
7 IEF 500 8593/0 0/796 230, 1 1,323/7,91 1360 81/83/68 40* 40*
8 IEF 560 12183/0 0/906 400, 3 2,39/5,01 1450 83/85/66 80 80
9 IEF 630 15100/0 0/1350 400, 3 4,077/7,68 1410 87/89/73 50 50
/Макси-
мальный
