Shuft WHC 200x200-3 [5/16] Поставляемое устройство

1 2 3

5 6

4 9

— поставляемое устройство

Обозначение

Элемент Применение

Рекомендуемые

принадлежности

(поставляются отдельно)

1 воздухозаборная решетка * решетки PG, PGC, SA

сеть воздуховодов * воздуховоды DFA, ISODFA

3 заслонка * воздушные клапаны DCA, DCGA с приводом GRUNER

4 гибкая вставка * быстросъемные хомуты FCC

5 приточный фильтр * фильтры FBCr

6 нагреватель + воздухоотводчик

7 приточный вентилятор * вентиляторы СF, SF, ICF, RF, RF-B, IRF, LINE, TUBE, MIXFAN

9 шумоглушитель * шумоглушители SCr, SONODFA-S

воздухораспределительные

устройства

* решетки 1WA, WA, 4CA, диффузоры DVS-P, DVK-S

11 система управления *

канальные датчики температуры ETF, контактные

или погружные датчики температуры ALTF, ETF

термостаты TF, смесительные узлы MST

Применение:

+ — входит в состав поставляемого устройства,

- — не используется в поставляемом устройстве,

* — используется как принадлежность

Конфигурация системы вентиляции и использование отдельных элементов определяются про-

ектной документацией

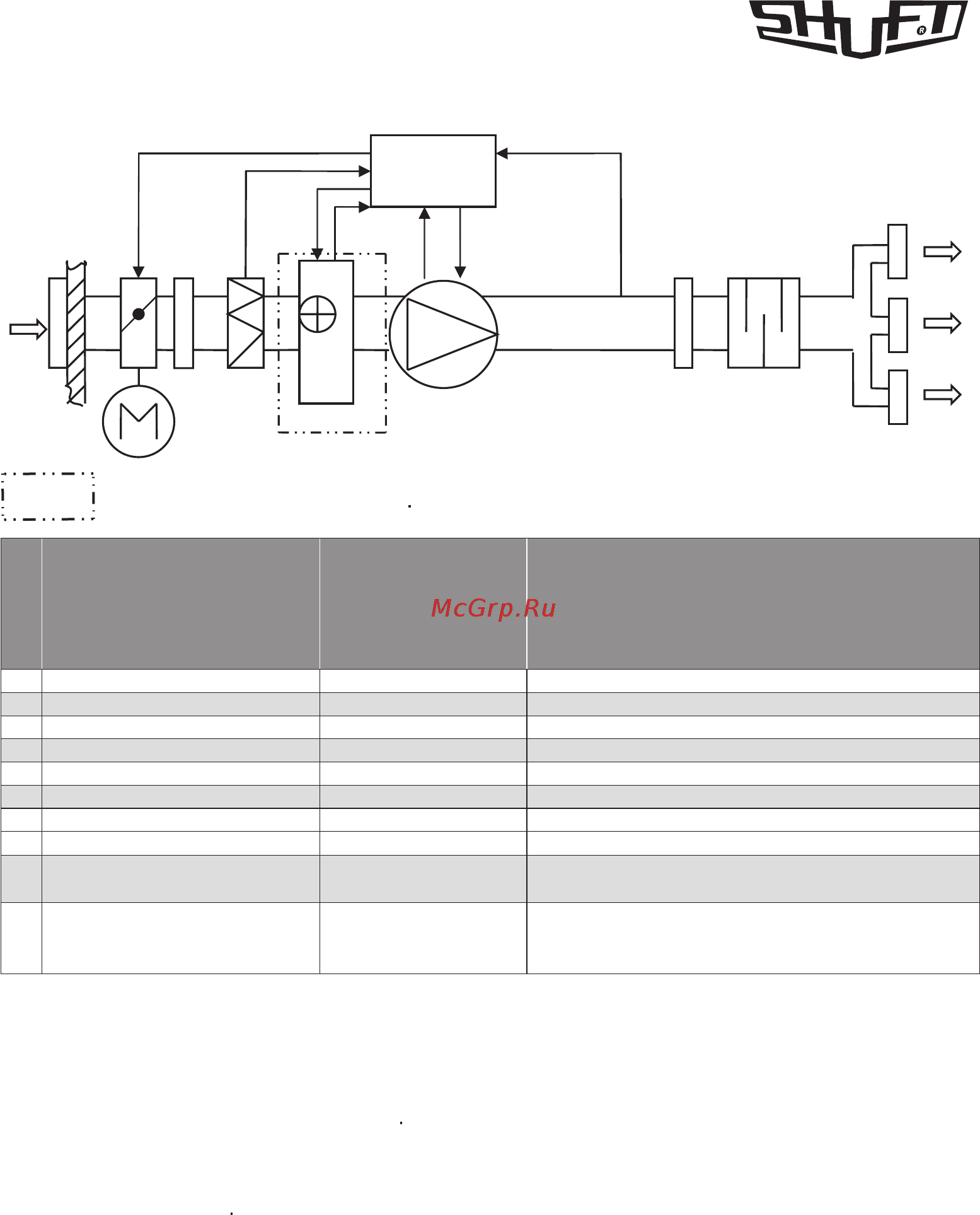

Рекомендуемая структура и состав системы вентиляции
