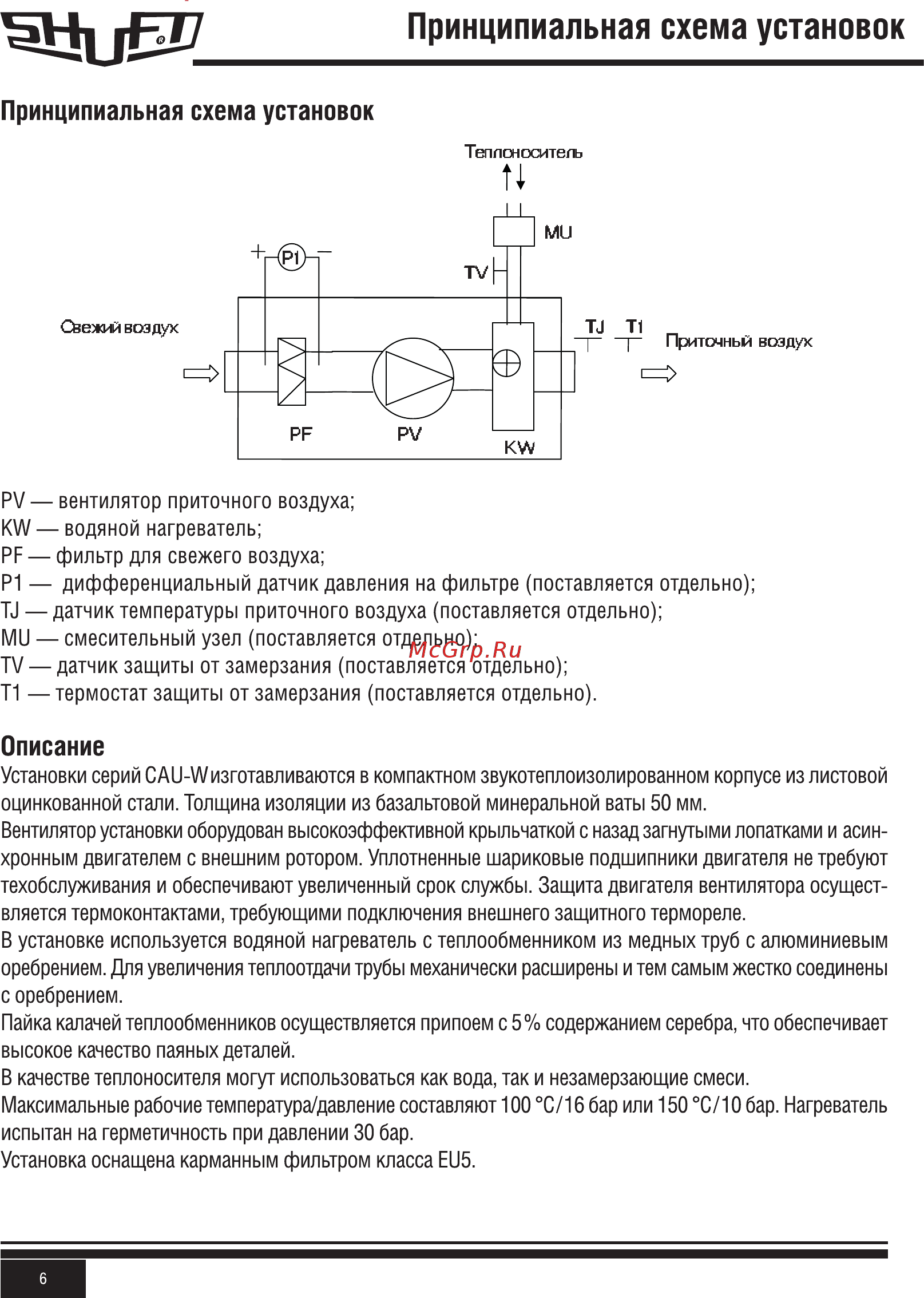

Принципиальная схема установок Принципиальная схема установок РУ вентилятор приточного воздуха KW водяной нагреватель РР фильтр для свежего воздуха Р1 дифференциальный датчик давления на фильтре поставляется отдельно и датчик температуры приточного воздуха поставляется отдельно М11 смесительный узел поставляется отдельно ТУ датчик защиты от замерзания поставляется отдельно Т1 термостат защиты от замерзания поставляется отдельно Описание Установки серий СAU W изготавливаются в компактном звукотеплоизолированном корпусе из листовой оцинкованной стали Толщина изоляции из базальтовой минеральной ваты 50 мм Вентилятор установки оборудован высокоэффективной крыльчаткой с назад загнутыми лопатками и асин хронным двигателем с внешним ротором Уплотненные шариковые подшипники двигателя не требуют техобслуживания и обеспечивают увеличенный срок службы Защита двигателя вентилятора осущест вляется термоконтактами требующими подключения внешнего защитного термореле В установке используется водяной нагреватель с теплообменником из медных труб с алюминиевым оребрением Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением Пайка калачей теплообменников осуществляется припоем с 5 содержанием серебра что обеспечивает высокое качество паяных деталей В качестве теплоносителя могут использоваться как вода так и незамерзающие смеси Максимальные рабочие температура давление составляют 100 С 16 бар или 150 С 10 бар Нагреватель испытан на герметичность при давлении 30 бар Установка оснащена карманным фильтром класса Е115 6
