ЧАСТЬ III: ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

11 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие (для

модулирующих горелок - смотреть соответствующий параграф);

12 смещать кулачок малого пламени в сторону минимального значения, с тем, чтобы сервопривод начал закрываться до тех

пор, пока два подшипничка не окажутся в соответствии с регулировочным винтом, относящимся к следующей ниже точке:

закр

учи

вать винт V2 - для увеличения расхода, откручивать - для уменьшения.

13 Вновь сместить кулачок III в сторону минимальной мощности, до следующего винта и повторить все, что описано в

предыдущем пункте, продолжать до тех пор, пока не получите желаемое значение минимальной мощности (малое

пламя).

14 Положение кулачка в режиме малого пламени никогда не должно совпадать с по

ложением ку

лачка при розжиге горелки и

по этой причине кулачок должен быть настроен хотя бы на 20-30° больше значения кулачка при розжиге.

Отключить и вновь включить горелку. Если расход жидкого топлива требует дополнительной регулировки, повторить предыдущие

пункты настройки.

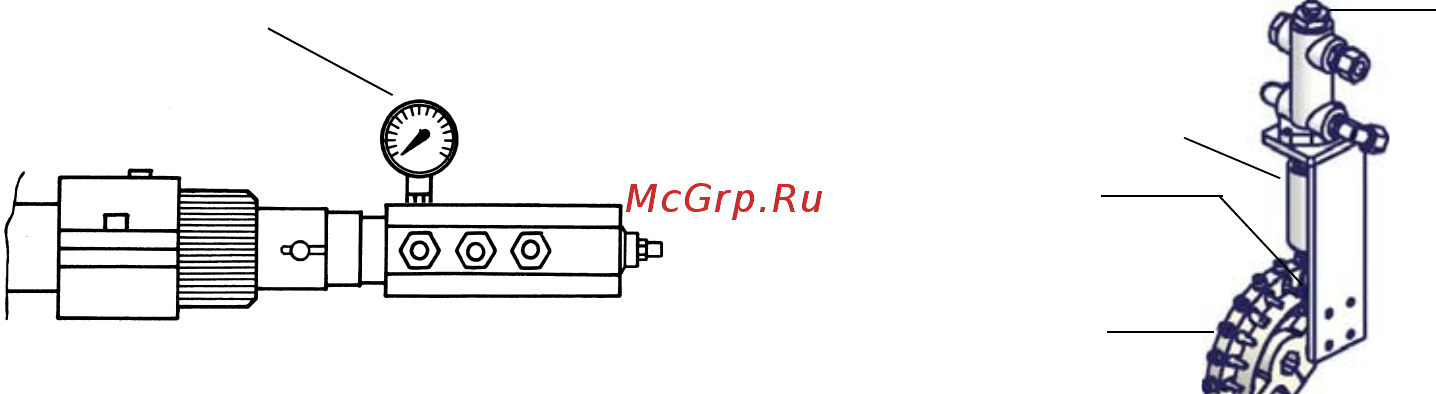

Штуцер для манометра

SV2
