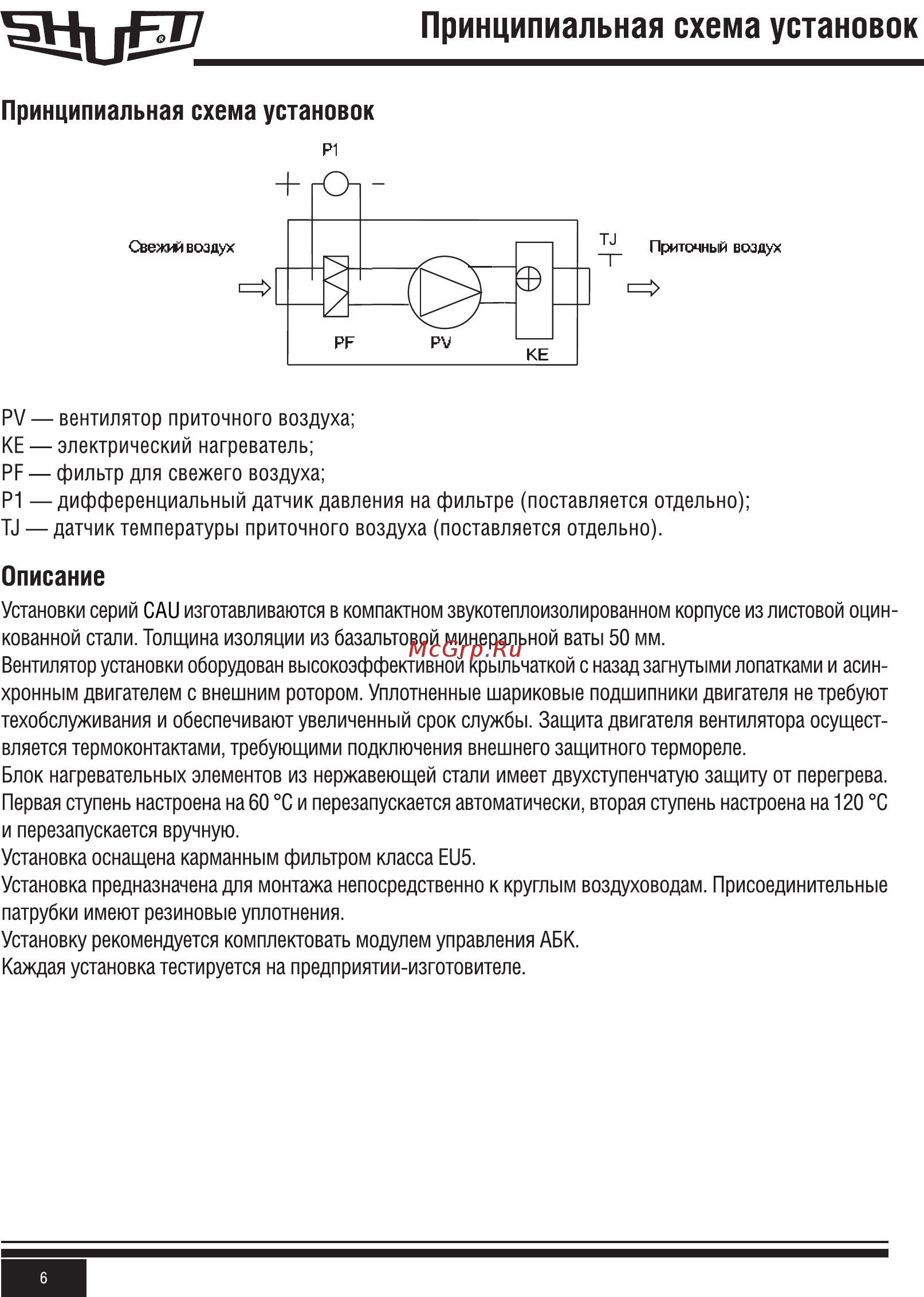

Принципиальная схема установок Принципиальная схема установок PI Свежий воздух Приточный воздух PV вентилятор приточного воздуха КЕ электрический нагреватель PF фильтр для свежего воздуха Р1 дифференциальный датчик давления на фильтре поставляется отдельно TJ датчик температуры приточного воздуха поставляется отдельно Описание Установки серий CAU изготавливаются в компактном звукотеплоизолированном корпусе из листовой оцин кованной стали Толщина изоляции из базальтовой минеральной ваты 50 мм Вентилятор установки оборудован высокоэффективной крыльчаткой с назад загнутыми лопатками и асин хронным двигателем с внешним ротором Уплотненные шариковые подшипники двигателя не требуют техобслуживания и обеспечивают увеличенный срок службы Защита двигателя вентилятора осущест вляется термоконтактами требующими подключения внешнего защитного термореле Блок нагревательных элементов из нержавеющей стали имеет двухступенчатую защиту от перегрева Первая ступень настроена на 60 С и перезапускается автоматически вторая ступень настроена на 120 С и перезапускается вручную Установка оснащена карманным фильтром класса EU5 Установка предназначена для монтажа непосредственно к круглым воздуховодам Присоединительные патрубки имеют резиновые уплотнения Установку рекомендуется комплектовать модулем управления АБК Каждая установка тестируется на предприятии изготовителе 6
