C.I.B. UNIGAS - M039329NA
12
KP60, KP72

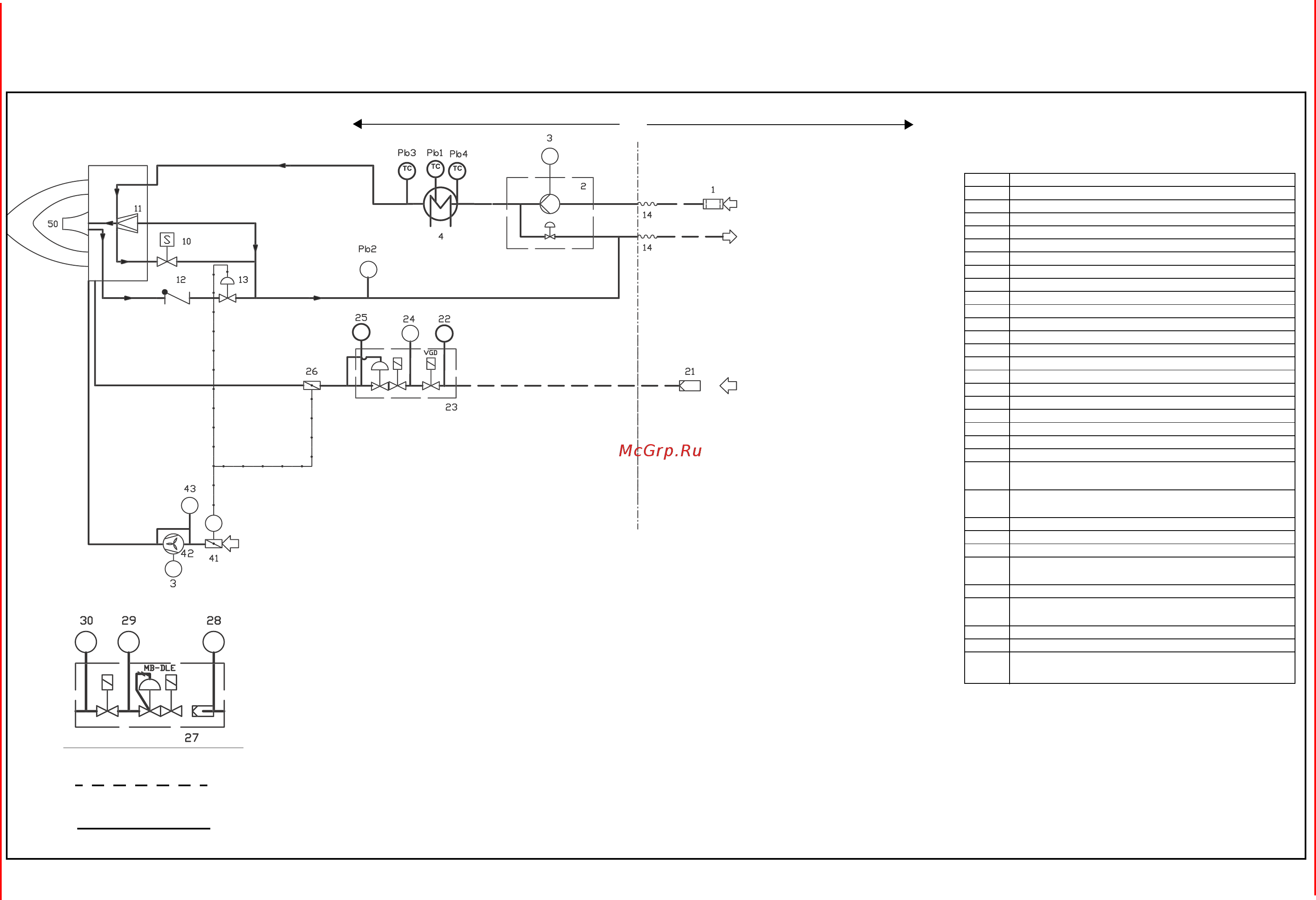

Рис. 2 Гидравлическая схема 3I2MD21 v1
M
P
S
M
M
TC
P
S
PSL
PSL
PSH
PSH
P
S
PSH
PSH
PSL
вход воздуха горения
КОМПОНЕНТЫ, ПОСТАВЛЯЕМЫЕ РАЗДЕЛЬНОВСТРОЕННЫЕ В ГОРЕЛКУ КОМПОНЕНТЫ
вход газа
НЕ ПОСТАВЛЯЕТСЯ
ПРОИЗВОДИТЕЛЕМ ГОРЕЛОК
ПОСТАВЛЯЕТСЯ
ПРОИЗВОДИТЕЛЕМ ГОРЕЛОК
.В зависимости от типа горелки и размера газовой рампы,
клапаны MB-DLE поставляются вместо клапанов VGD. См.
следующую схему.
вход жидкого топлива
обратный ход жидкого топлива
ОБОЗНАЧЕНИЯ
РАМПА МАЗУТНОГО ТОПЛИВА
1 ФИЛЬТР
2 НАСОС С РЕГУЛЯТОРОМ ДАВЛЕНИЯ
3 ЭЛЕКТРОДВИГАТЕЛЬ
4 БАЧОК-ПОДОГРЕВАТЕЛЬ
Pb4 ТЕМПЕРАТУРНЫЙ ДАТЧИК
Pb1 ТЕМПЕРАТУРНЫЙ ДАТЧИК
Pb3 ТЕМПЕРАТУРНЫЙ ДАТЧИК
10 ЭЛЕКТРОКЛАПАН
11
Игла для закрытия отверстия подачи на форсунке
Pb2 ТЕМПЕРАТУРНЫЙ ДАТЧИК
12 ОБРАТНЫЙ КЛАПАН
13 РЕГУЛЯТОР ДАВЛЕНИЯ
14 ГИБКИЙ ШЛАНГ
РАМПА ВОЗДУХА ГОРЕНИЯ
41 ВОЗДУШНАЯ ЗАСЛОНКА С СЕРВОПРИВОДОМ
43 РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА - PA
42 ВЕНТИЛЯТОР
С ЭЛЕКТРОДВИГАТЕЛЕМ
ОСНОВНАЯ ГАЗОВАЯ РАМПА
21 ФИЛЬТР
22 РЕЛЕ ДАВЛЕНИЯ - PGMIN
23 ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ С
РЕГУЛЯТОРОМ ДАВЛЕНИЯ
24 РЕЛЕ ДАВЛЕНИЯ ДЛЯ КОНТРОЛЯ
ГЕРМЕТИЧНОСТИ
25 РЕЛЕ ДАВЛЕНИЯ - PGMAX
26 ДРОССЕЛЬНЫЙ КЛАПАН
26 РЕЛЕ ДАВЛЕНИЯ
27 ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ С
РЕГУЛЯТОРОМ ДАВЛЕНИЯ
28 РЕЛЕ ДАВЛЕНИЯ - PGMIN
29 РЕЛЕ ДАВЛЕНИЯ ДЛЯ КОНТРОЛЯ
ГЕРМЕТИЧНОСТИ
30 РЕЛЕ ДАВЛЕНИЯ
СЛЕДУЮЩИЕ КОМПОНЕНТЫ ЯВЛЯЮТСЯ
ОПЦИЯМИ:
25,30
ВНИМАНИЕ: обратный ход мазутного топлива подсоединяется к дезаэратору (Норма UNI 9248),
как показано в параграфе "Рекомендации по выполнению систем подачи мазутного топлива"
